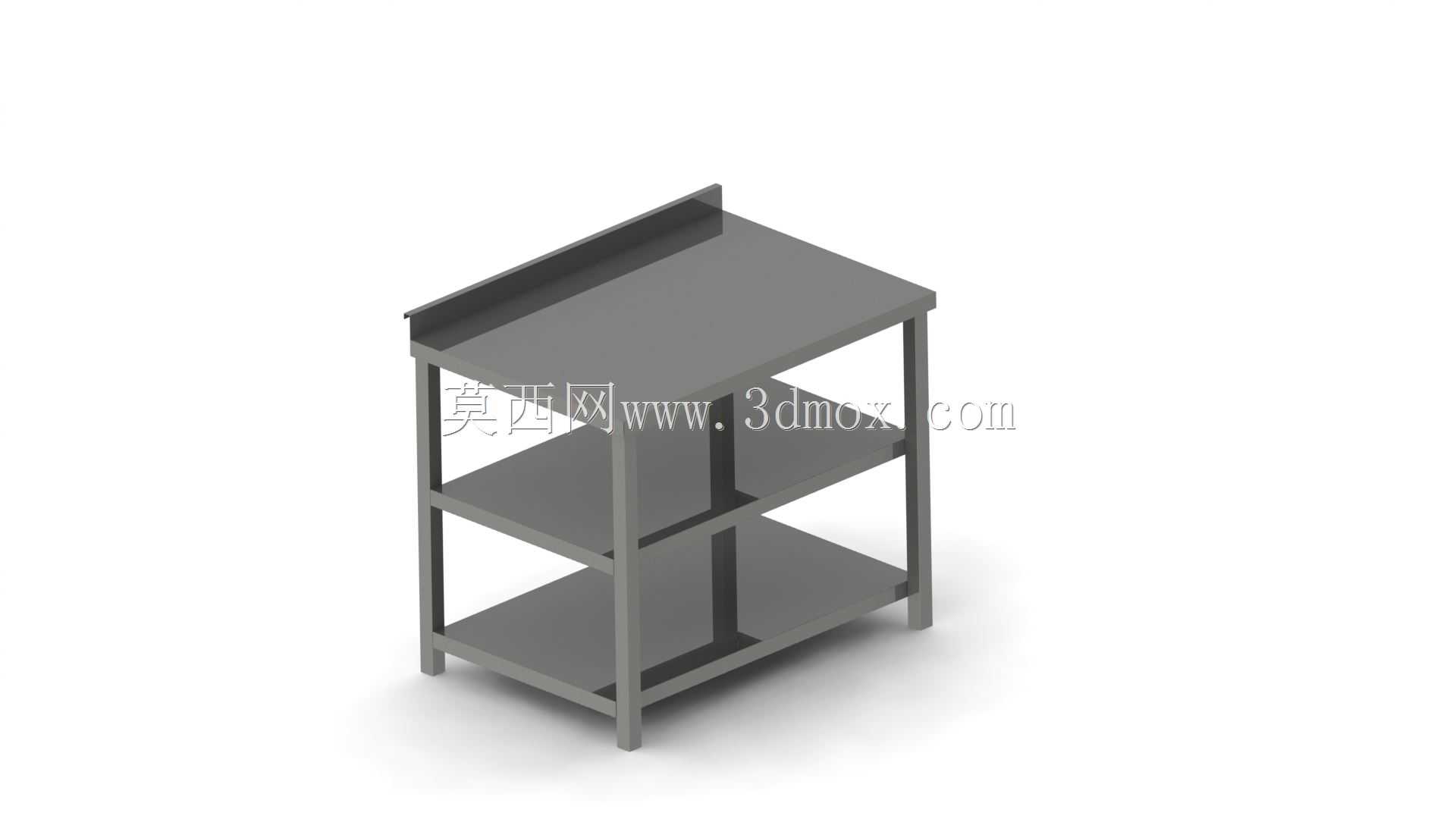

开放式三层带挡边参数化作业工作台

　　这款开放式三层带挡边的作业工作台，主要面向生产车间装配工位、质检工位、小型零件加工工位以及实验室样品处理场景设计，区别于封闭式柜体工作台，其开放式层架结构无侧板遮挡，操作人员可从三个方向快速取放层板上的工装夹具、待加工工件、检测量具或作业辅料，大幅减少工位操作时的转身、探身幅度，降低长时间重复作业的疲劳感。

　　从实际使用需求出发，台面后侧设置的一体式挡边结构，是针对工位作业时小件物料、工具易从台面后侧滑落的痛点设计，挡边高度控制在50mm区间，既能够阻挡直径10mm以上的滚珠、螺丝、小型接头类零件滚落，又不会遮挡操作人员对台面后侧设备接线、工位后方物料架的视线，避免挡边过高带来的操作干涉。三层置物结构的层板间距经过实际作业场景测算，中层预留280mm净空高度，可放置常用的手动工具盒、中型量具包装盒，底层预留320mm净空高度，能够容纳重量较大的毛坯件、待周转工件箱，层板与框架采用一体式焊接结构，单层层板均布载荷可达到150kg，满足常规机加工、装配工位的承重需求，避免层板受压变形导致放置物品滑落。

　　参数化设计的核心逻辑围绕工位尺寸适配展开，设计时将台面长度、台面宽度、整体高度、层板间距、挡边高度、支腿方管规格、层板厚度均设置为可驱动参数，结构设计人员只需根据现场工位的预留安装空间、作业人员平均身高、待放置物料的尺寸规格，直接修改对应参数即可快速生成对应规格的工作台模型，无需重新绘制草图、重新搭建装配约束，大幅缩短非标工位器具的设计周期。比如针对电子装配工位，可将台面宽度调整为600mm适配流水线侧边安装，针对重型零件修配工位，可将支腿规格从4040方管调整为5050方管、层板厚度从1.5mm调整为2.0mm，快速提升整体结构强度。

　　外形尺寸的基准参数设置上，默认状态下台面向外伸出支腿外侧20mm，避免支腿磕碰操作人员脚部，支腿底部预留10mm的调节脚安装空间，可搭配M12规格的尼龙调节脚，应对车间地面不平整的情况，保证工作台放置平稳无晃动。安装边界方面，这款工作台无外凸的安装结构，整体占地尺寸与台面长宽尺寸一致，多台并排布置时，相邻工作台可直接贴合摆放，无需预留额外安装间隙，能够最大化利用车间的工位空间；台面默认采用2mm厚冷轧钢板折弯成型，折弯边向下翻边20mm，既提升台面的抗弯折强度，又能避免台面边缘的锐边划伤操作人员手臂。

　　在结构细节处理上，支腿与层板、台面的连接位置均设置三角加强筋焊接，避免长期承重后焊缝开裂，整体框架的所有外露锐边均做R3圆角打磨处理，符合车间工位器具的安全设计要求。开放式的结构也便于日常工位清洁，清扫时可直接从侧面将层板上的碎屑、杂物扫出，无需挪动工作台或打开柜门，减少工位5S整理的工作量。针对需要在台面上安装小型台钳、气动攻丝机等轻型加工设备的场景，参数化模型中预留了台面安装孔的参数驱动位，可根据设备的安装孔位尺寸快速生成对应的安装通孔，无需二次在模型上绘制孔位特征，进一步提升设计效率。
