集成式流体控制先导阀组结构设计

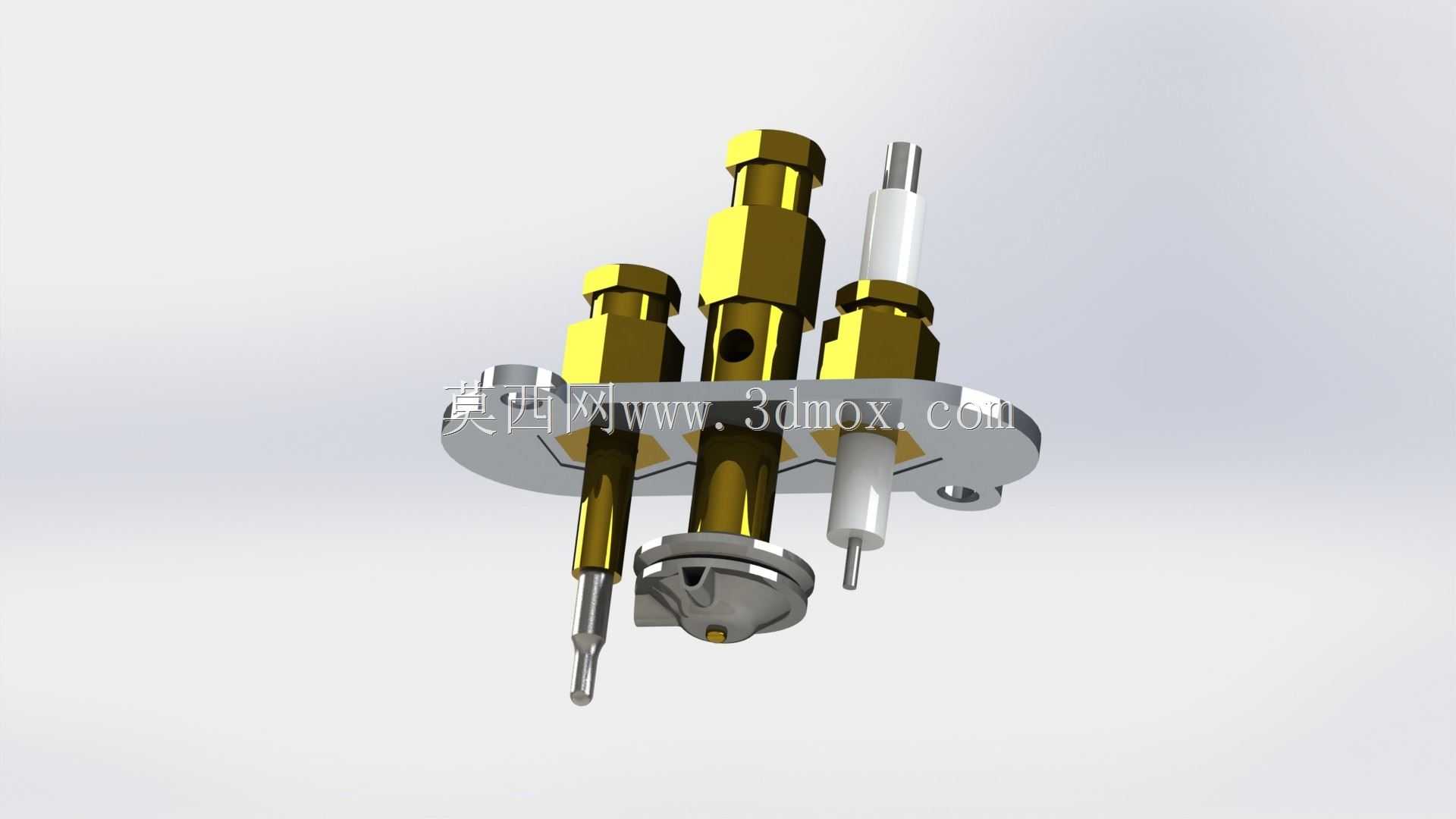

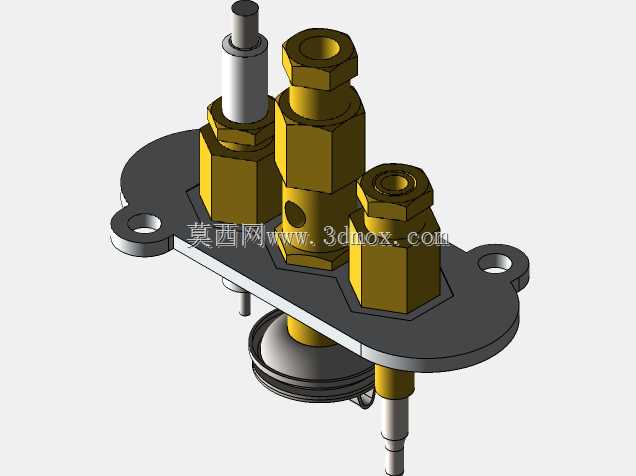

　　在中小流量流体控制回路里，这类集成式先导阀组常被用作主阀的先导控制单元，常见于小型燃气设备、低压气动控制系统、实验台流体分配工位，替代传统分散布置的单个针阀、截止阀，减少管路接头数量，降低外泄漏风险。从结构上看，该阀组采用一体化安装法兰作为基座，三个阀单元共用同一块安装基板，法兰上预留两个对称安装孔，可直接通过螺栓固定在阀块或者设备面板上，安装面做了平面度处理，配合密封垫片即可实现端面密封，不需要额外加工复杂的安装槽位。三个阀单元的功能各有区分，中间通径更大的阀单元作为主先导通路，负责大流量先导介质的通断控制，两侧通径更小的阀单元分别负责信号反馈、旁路泄压或者辅助介质通路控制，其中一侧的阀杆做了绝缘包覆处理，

　　可兼容带电位检测的控制场景，避免阀杆导通带来的信号干扰问题。设计阶段首先考虑的是安装空间的紧凑性，传统分散阀组需要在阀块上加工多个独立安装孔，外接管路弯折多，流阻大，该集成结构将三个阀的流体通路直接在安装基板内部加工成型，省去了外接管路的连接环节，流体从法兰底面的进液口进入后，直接通过基板内部的孔道分配到三个阀单元，通路转折少，流阻相比外接管路结构降低约三成。每个阀单元都采用了针型阀芯结构，阀杆上部做了外六角接头结构，可直接连接标准气动管路或者铜管，不需要额外转换接头，阀芯与阀座之间采用锥面密封，密封面做了研磨处理，低压工况下可实现零泄漏，阀杆中部设置了填料密封结构，可通过上部的压紧螺母调整填料压缩量，补偿长期使用带来的密封磨损。

　　从安装边界来看，整个阀组的安装法兰宽度控制在常规小型阀块的安装尺寸范围内，三个阀单元的高度差做了适配设计，最高的主阀单元居中布置，两侧副阀单元高度略低，接线或者接管时不会出现操作空间干涉，阀组整体外轮廓没有突出的尖锐结构，安装后不会与周边的管路、电气元件产生磕碰。在实际工况适配方面，该阀组可兼容低压气体、低粘度液体介质，阀芯材质选用耐蚀铜合金，可适配常规工业环境下的流体介质，不会出现短期锈蚀卡滞问题，阀杆的行程做了限位设计，旋转调节时不会出现阀芯脱出的问题，每个阀单元的调节部位都做了防滑结构，手动调节时不需要额外工具即可完成开度微调。在结构细节处理上，安装基板的流体孔道交汇处做了圆角过渡，避免介质长期冲刷导致的孔道毛刺脱落，

　　阀座与基板之间采用过盈压装配合，不需要额外粘接或者焊接，装配工序简单，后期维护时可单独更换单个阀单元，不需要整体更换整个阀组，降低维护成本。针对不同工况的适配需求，该结构可通过更换不同密封填料的方式兼容更高温度的介质，也可调整阀芯弹簧的预紧力来适配不同的工作压力范围，安装法兰的孔位尺寸符合通用小型阀组的安装标准，可直接替换同安装尺寸的老式分散阀组，不需要对原有设备的安装面做二次加工。
