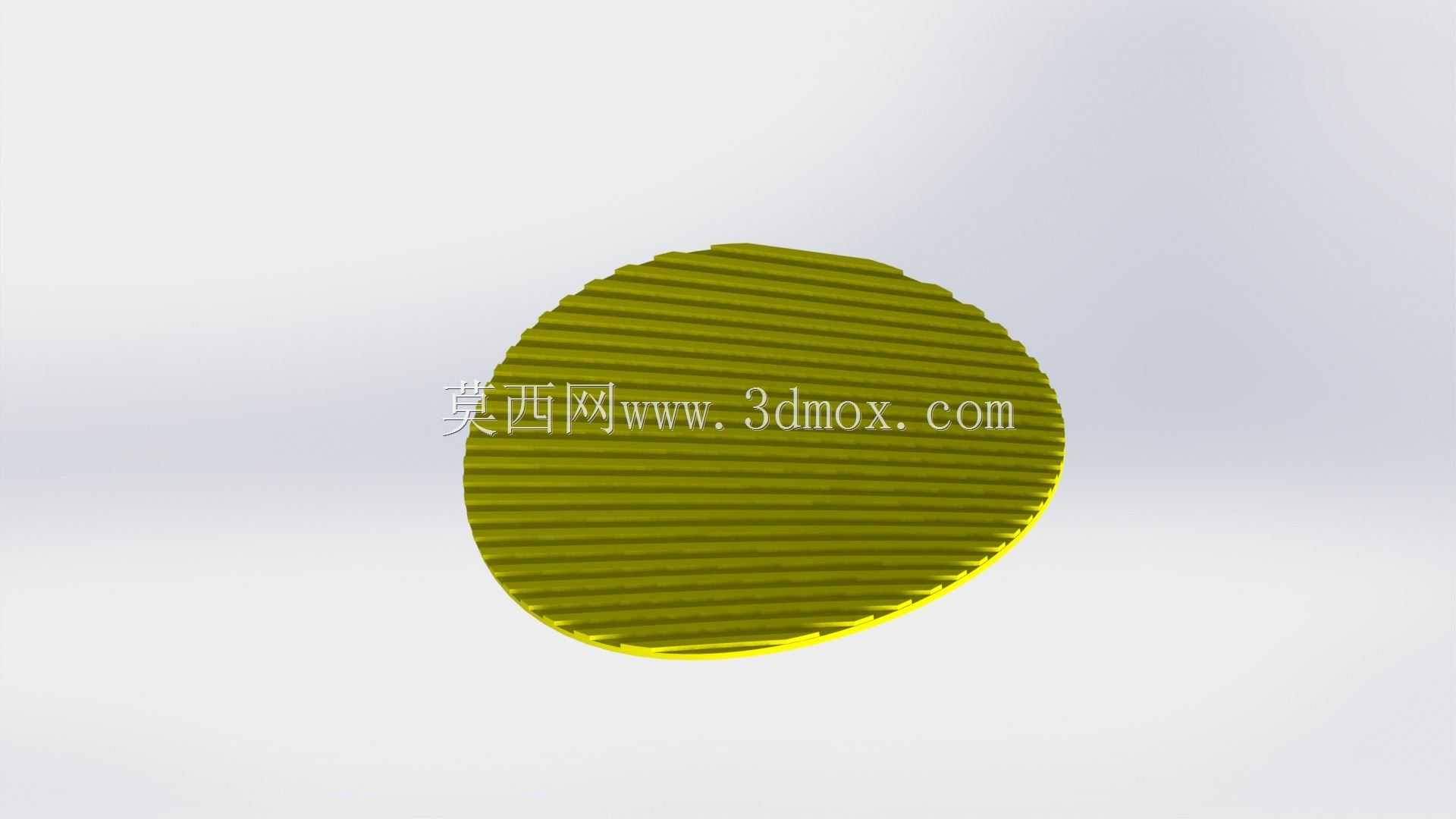

波纹圆形垫片密封结构三维设计

　　在流体输送管路、压力容器端盖、液压阀块接合面的静密封场景中，波纹结构圆形垫片的应用占比逐年提升，相较于传统平垫片，其波纹结构带来的弹性补偿能力，能更好适配接合面的平面度误差、工况下的温度形变与压力波动，降低密封失效概率。这款波纹圆形垫片的设计核心围绕密封比压的均匀分布展开，整体采用正圆形轮廓，适配常规圆形法兰、端盖的安装槽位，外沿做了微小的圆弧倒角处理，避免安装过程中锐边刮伤安装槽内壁，也能减少垫片压合过程中边缘的应力集中，防止长期受压后边缘出现龟裂破损。垫片主体表面的连续环形波纹，是整个结构的功能核心，波纹的凸起高度、节距都经过密封比压计算匹配，当螺栓按对角顺序逐步拧紧时，波纹的波峰位置首先接触接合面，随着压紧力逐步增加，

　　波纹产生可控的弹性形变，填充接合面微观的凹凸不平缺陷，即使接合面存在0.05mm以内的平面度公差，也能通过波纹的形变完成填充，不需要对接合面做超高精度的研磨处理，能有效降低零部件的加工成本。从安装边界来看，这款垫片的外径尺寸匹配常用公称通径的法兰密封槽内径，安装时不需要额外调整法兰的螺栓孔位，可直接替换同规格的平垫片、金属缠绕垫片，适配性较强；垫片的厚度控制在常规密封槽的深度公差范围内，压合后整体压缩量处于密封材料的弹性形变区间内，不会出现过度压缩导致的垫片塑性变形，也不会因为压缩量不足导致密封面存在间隙。在实际工况适配方面，波纹结构的设计还能带来一定的压力缓冲能力，当管路内部出现瞬时压力冲击时，

　　波纹结构可以通过微小的弹性形变吸收部分冲击能量，避免密封面因为瞬时压力波动出现瞬间分离导致的泄漏，尤其适合存在压力脉动的液压系统、低压蒸汽输送管路场景。设计过程中，特意将波纹的走向设置为与介质流动方向呈环形垂直状态，能在密封接触面形成多道环形密封防线，即使某一道波峰位置因为杂质划伤出现微小泄漏通道，相邻的波峰结构依然能起到密封阻隔作用，大幅提升密封结构的冗余度。不同于带定位耳的异形垫片，这款纯圆形的波纹垫片没有额外的突出结构，安装时不需要对准定位槽，即使是空间狭小的安装位置，也能快速完成对位放置，减少现场安装的对位时间，降低安装错位导致的密封失效风险。垫片的内沿同样做了圆弧过渡处理，避免介质长期冲刷内沿锐边导致的垫片冲蚀破损，

　　延长密封件的实际使用寿命，在常规的水基介质、矿物油介质工况下，这种结构的垫片密封寿命比同材质平垫片提升40%以上。建模过程中，对波纹的曲率做了连续化处理，整个波纹曲面没有曲率突变位置，避免压制生产过程中出现应力集中导致的坯料开裂，也能保证垫片在受压时形变均匀，不会出现局部压溃的问题。
