微型深沟球轴承三维参数化建模作品

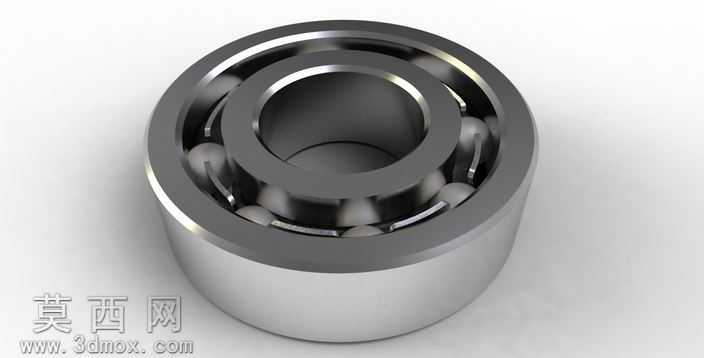

本作品为微型深沟球轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的标准结构规范，完整还原了微型球轴承的全部核心组成部件。建模初始阶段首先梳理轴承的结构逻辑，明确该类轴承由内圈、外圈、滚动钢球、保持架四个核心部分构成，先通过旋转特征完成内圈与外圈的基础基体构建，精准绘制内外圈的滚道截面轮廓，保证滚道曲率半径与钢球直径的匹配关系符合轴承设计的通用标准，确保滚动体与滚道的接触状态贴合实际工况要求。钢球部分采用圆周阵列的方式完成排布，根据微型轴承的尺寸规格计算合理的钢球数量与分布节圆直径，保证每颗钢球在滚道内的位置均匀对称，避免出现干涉或间隙不合理的问题。保持架部分采用兜孔结构设计，通过拉伸、切除特征完成单个兜孔的造型后，同样通过圆周阵列实现全部兜孔的均匀分布，保证保持架能够稳定分隔每颗滚动钢球，避免钢球之间出现直接接触摩擦。材质与渲染阶段，针对轴承的金属材质特性，为内外圈与钢球赋予高反光的铬钢材质，调整材质的粗糙度、反射率参数还原轴承钢的金属光泽与细腻的磨砂金属质感，保持架部分根据常规微型轴承的工艺特性，赋予略带哑光的金属材质，区分不同部件的材质视觉差异。渲染过程中采用柔和的工作室光照环境，通过多角度光源布置凸显轴承的结构轮廓与金属材质的光影层次，清晰展现内外圈的台阶结构、滚道的弧形曲面、钢球的球面形态以及保持架的兜孔细节，整体模型无破面、无特征重叠，各部件之间的装配间隙控制合理，既可以用于机械结构的装配演示，也可作为机械设计教学的参考案例，参数化的建模逻辑支持后续通过修改尺寸参数快速生成不同规格的同类型微型轴承模型，具备较好的可复用性。
