冲锋枪内部扳机击发组件结构三维设计

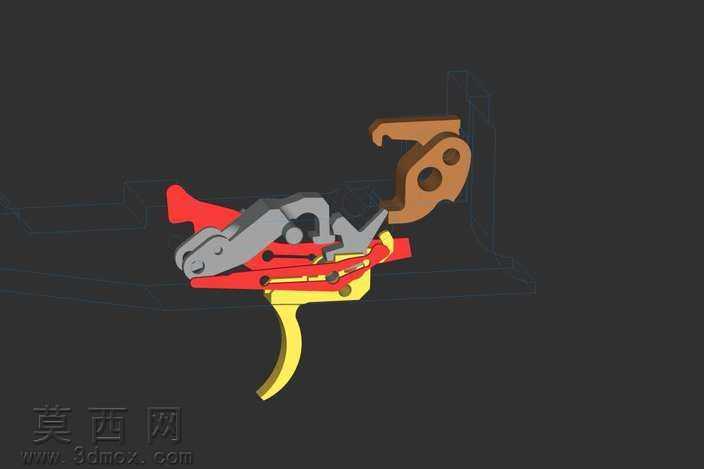

本作品为冲锋枪内部击发扳机组件的三维结构设计，建模过程中严格遵循轻武器击发机构的真实传动逻辑，采用自底向上的建模思路完成各零件的独立构建与整体装配。首先针对不同功能的零件分别进行参数化建模：红色的阻铁、扳机连杆类零件采用高强度合金钢材质设定，建模时重点还原其卡合齿面的微小倾角、转轴孔的同轴度公差，通过拉伸切除、倒角拔模等特征构建出零件的薄壁加强筋与减重槽结构，保证零件在受力状态下的结构强度；灰色的击锤、传动杠杆类零件采用调质钢材材质，建模时精准还原其曲面轮廓与铰接部位的圆弧过渡，通过扫描特征构建出零件表面的防滑纹理与装配定位凸台，确保各铰接点转动时无卡滞；棕褐色的卡扣类零件采用耐磨铜合金材质，建模时重点刻画其挂钩部位的锁止角度、弹性臂的厚度参数，通过薄壁特征还原其弹性形变的结构空间；黄色的扳机零件采用工程塑料包钢结构，建模时通过曲面放样构建出符合人体工学的指弯弧度，表面做细微的磨砂质感纹理处理，还原真实枪械扳机的握持触感。装配阶段严格按照击发机构的传动顺序添加配合约束，各铰接转轴处添加同轴心配合与转动自由度限制，卡合接触面添加重合配合保证锁止状态的贴合度，通过干涉检查功能逐一排查零件间的运动干涉，调整各零件的间隙参数确保传动顺畅。渲染阶段采用深色中性背景突出组件本身，不同材质零件分别赋予对应的材质属性：金属零件添加轻微的反光与表面粗糙度参数，还原金属加工后的哑光质感，塑料扳机添加低反光的磨砂材质属性，铜质零件添加暖色调的金属反光与轻微氧化质感，通过三点布光方案照亮组件的各个结构面，清晰展现各零件的装配关系与传动路径，完整呈现击发过程中扳机带动连杆、连杆推动阻铁、阻铁释放击锤的整套动作逻辑，可用于轻武器结构教学、机械传动原理演示等场景。
