复古挎斗摩托车Velorex560边车框架结构

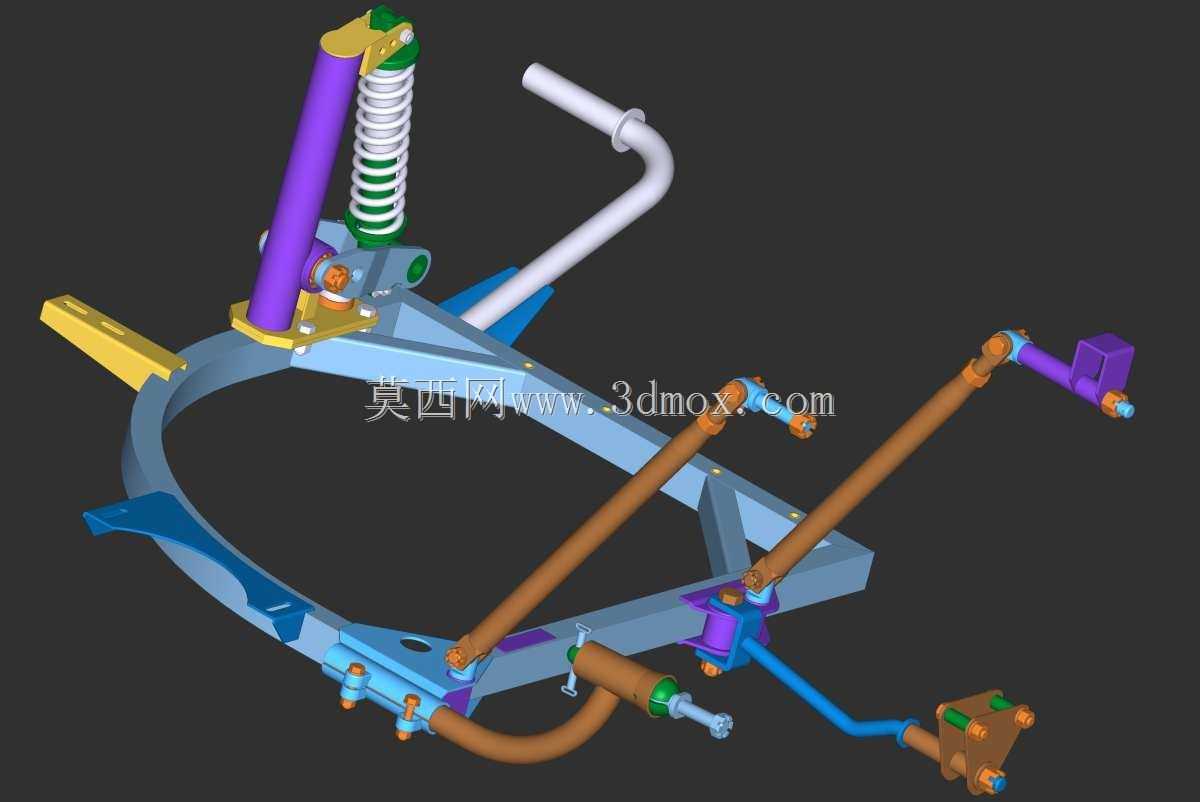

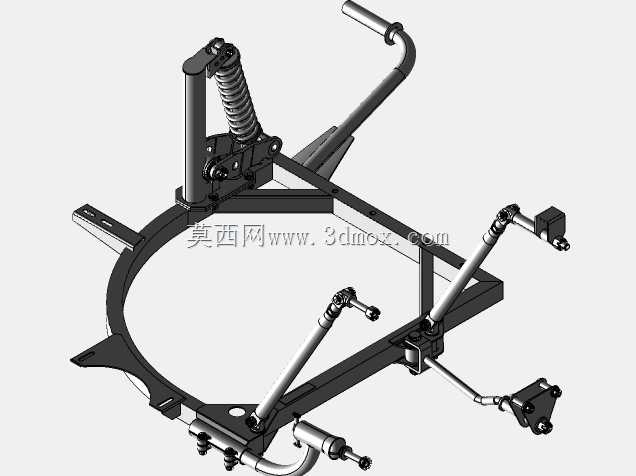

　　这套边车框架结构适配经典复古挎斗摩托的边轮承载需求，主要用于民用休闲摩托改装、复古机车复刻场景，作为边斗与主车连接的核心承载基体，承担边轮载荷传递、边斗支撑、行驶过程中冲击缓冲的核心作用，区别于普通两轮摩托的单主梁车架，边车框架需要兼顾单侧附加载荷下的结构刚度与行驶随动性，避免主车转向时出现边轮拖拽、车架扭转变形的问题。从结构设计逻辑来看，框架主体采用环形闭合主梁搭配斜向加强筋的布局，环形主梁作为边斗的安装基座，预留了边斗壳体、乘员座椅、储物舱的安装点位，所有安装孔位均按照同轴度公差要求布置，避免后期装配出现应力集中。斜向布置的两根连接拉杆是主车与边车的核心传力部件，拉杆两端采用球铰连接结构，

　　可适配行驶过程中主车与边车之间的相对小幅位移，抵消路面颠簸带来的附加扭矩，球铰的铰接点位置经过载荷校核，确保转向时边轮的随动角度与主车转向轨迹匹配，减少轮胎偏磨。框架上集成的边轮悬架部分采用螺旋弹簧搭配阻尼筒的结构，弹簧刚度匹配边车额定承载重量，阻尼行程预留足够的压缩余量，应对非铺装路面的冲击载荷，悬架的安装支座与主梁采用一体化焊接结构，支座处设置加强筋分散冲击载荷，避免长期使用后出现焊缝开裂。转向联动结构通过横向拉杆与主车转向机构连接，确保边轮转向角度与主车前轮回转角度匹配，拉杆上设置的长度调节结构可适配不同轴距的主车安装需求，调节点位采用防松螺母锁止，避免行驶过程中拉杆长度偏移导致转向跑偏。框架的管路布置预留了边车制动管路、

　　线束的走管空间，管路固定卡扣的安装点位沿主梁内侧布置，避免管路外露被飞石击打损坏。从安装边界来看，框架与主车的连接点位共三处，分别对应主车车架后部、主车车架中部、主车转向节附近的连接支座，三处连接点形成稳定的三角形支撑结构，安装时可通过调整连接拉杆的长度校准边轮前束值，确保边轮与主车后轮保持平行，减少行驶阻力。框架整体的外形轮廓贴合边斗的底部造型，环形主梁的弧度与边斗壳体底部弧度完全匹配，安装后边斗壳体可完全贴合主梁上表面，无需额外加装适配垫片。所有受力部件的截面尺寸均按照满载工况下的弯曲、扭转载荷校核，主梁采用矩形截面管材，相比圆管具备更好的抗扭刚度，拉杆采用实心圆钢材质，承受拉压载荷时具备更高的安全系数。

　　悬架部分的弹簧安装座设置了弹簧预紧调节结构，可根据边斗实际承载重量调整弹簧预紧力，避免空载时悬架过硬、满载时悬架击穿的问题。边轮的安装轴位采用标准轮毂安装尺寸，可适配同规格的通用摩托轮毂，降低后期配件更换成本。框架上的所有铰接转动部位均预留了润滑脂加注点位，日常维护时可直接加注润滑脂减少铰接部位磨损，延长结构使用寿命。在实际使用场景中，这套框架可直接用于经典Velorex560挎斗摩托的原车修复，也可经过小幅连接点位修改后适配其他同排量复古摩托的挎斗改装，结构上的冗余设计预留了足够的改装调整空间，不需要对主体框架进行切割焊接即可完成适配。
