捷克Velorex560边车车架结构设计

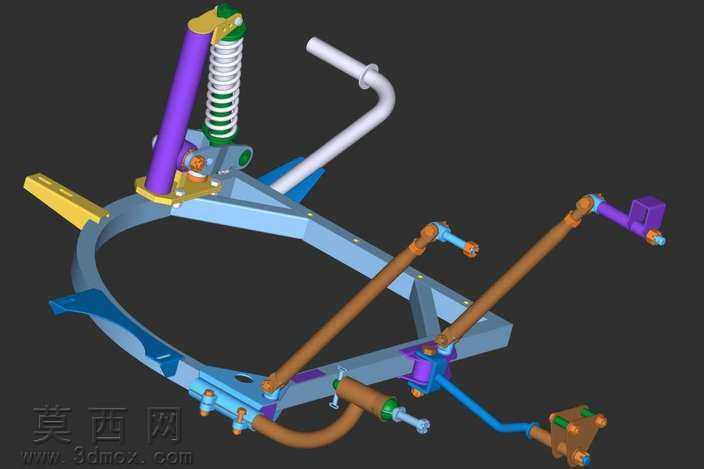

本模型为1972年款捷克Velorex560边车的完整车架结构三维建模成果，建模过程严格参考实车测绘数据，完整还原了这款经典爪哇系列边三轮摩托车的底盘架构。建模阶段首先搭建主车架环形基准骨架，采用弯管特征模拟实车的异型钢管主梁，通过扫掠、放样命令精准还原车架管材的弯折弧度与连接节点，所有焊接点位均按照实车工艺预留焊道结构，保证结构还原度。悬挂部分完整复刻了前减震总成，包含紫色涂装的减震筒壳体、等距螺旋弹簧、上下连接摇臂与固定支座，弹簧部分通过螺旋线扫描生成实体，还原弹簧节距与线径参数，减震筒与车架的连接销轴做了同轴度配合约束，可直观展示减震的行程活动范围。转向传动部分采用棕色实体模拟转向拉杆，两端的球头销、调节螺母均做了细节建模，蓝色管路为刹车与走线预留的固定通道，所有拉杆与车架、转向节的连接点均设置了旋转副约束，可模拟转向动作的传动逻辑。车架上的黄色固定支座为边车斗连接点位，蓝色延伸支架为后轮与边轮的安装基座，所有安装孔位均按照实车标准孔径制作，可直接用于后续配件装配参考。材质渲染阶段，车架主体采用哑光浅蓝金属漆模拟原厂钢管烤漆效果，减震弹簧做镀锌亮银金属质感，拉杆做铜棕色氧化处理，橡胶密封件做哑光黑橡胶材质，不同部件的材质区分清晰，可直观分辨各系统的功能分区。整体建模遵循原车的轻量化设计思路，在保证结构强度展示的同时，还原了这款东欧经典边车独特的环形车架设计特征，完整呈现了主车架、悬挂、转向、连接支座的全部装配关系，可用于经典机车复原研究、底盘结构教学参考以及改装设计的基础数据参考。
