双叶船用螺旋桨三维结构设计作品

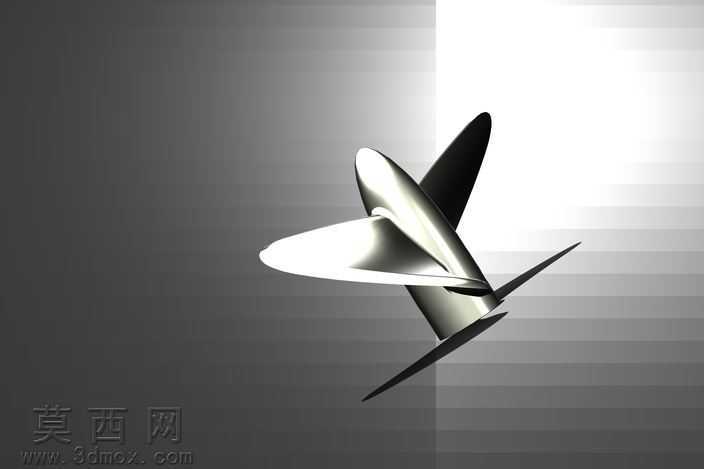

本作品为双叶结构船用螺旋桨的三维建模设计成果，建模阶段以船舶水下推进的实际工况为核心设计依据，首先通过参数化草绘确定螺旋桨的核心基准：以桨毂中心为坐标原点，绘制螺旋线导程、盘面比、叶厚分布的基础轮廓线，精准匹配双叶桨的对称布局特性，确保两片桨叶的几何参数完全对称，避免推进过程中出现动平衡偏差。建模过程中采用曲面放样与实体修剪结合的方式构建桨叶曲面，从叶根到叶梢逐步调整截面的翼型弧度、厚度渐变参数，叶根位置做加厚圆弧过渡处理，强化与桨毂的连接结构强度，叶梢位置做收薄圆滑处理，降低水下运转时的流体阻力与空泡效应产生概率。桨毂部分采用回转体建模方式，中心预留标准传动轴装配孔位，孔壁做公差适配的结构设计，表面做圆滑倒角处理，减少装配时的应力集中问题。材质渲染阶段，桨叶主体采用抛光金属材质，调整金属粗糙度、反射光泽度参数还原不锈钢螺旋桨的真实金属质感，桨毂部分做哑光金属质感区分，突出结构层次；场景渲染采用深色纯背景搭配定向打光，通过高光反射清晰呈现桨叶曲面的弧度变化与流线型轮廓，直观展示螺旋桨的曲面流畅度。设计过程中充分考虑船用螺旋桨的实际功能需求，双叶结构的布局适配小型船舶的推进特性，整体曲面造型严格遵循流体力学设计逻辑，在保证结构强度的前提下优化桨叶的水动力性能，每一处曲面过渡都经过曲率检查，确保曲面连续无断点、无褶皱，既满足三维模型的外观展示需求，也可用于后续的水动力仿真分析、结构力学验证以及加工制造环节的参考使用，完整还原了船用双叶螺旋桨的结构特征与设计细节。
