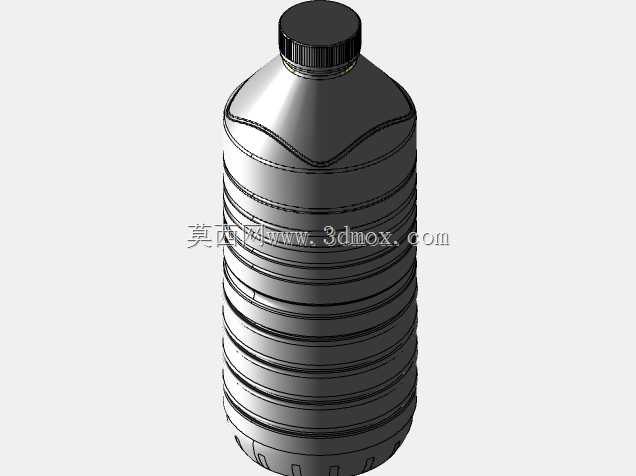

带环形加强筋螺纹密封塑料储液瓶结构

　　日常接触的大容量塑料储液瓶，多数人只看到它的盛装功能，却很少留意结构设计里藏着的工程考量。这款带环形加强筋的塑料瓶，首先要适配的是液态物料的储运场景，从民用的饮用水、餐厨调料，到工业领域的低粘度清洗剂、日化原液，都能通过调整瓶身原料的食品级或工业级属性实现适配，核心要解决的是堆码承压、运输抗形变、密封防漏这几个实际使用中的痛点。

　　先看瓶身的环形筋设计，很多人以为这些凹凸环是装饰，实际上每一道环的间距、凸起高度都经过受力测算：空瓶堆码时，垂直方向的载荷会顺着环形筋的圆弧面分散到整个瓶身周向，不会出现光滑瓶壁常见的局部失稳凹陷；装满液体后，瓶内产生的静压力会让瓶壁有向外膨胀的趋势，环形筋相当于给薄壁瓶身加了一圈圈的加强箍，能把径向形变量控制在5%以内，避免运输过程中因挤压出现瓶身鼓胀、标签起翘脱落的问题。筋条的边缘全部做了R0.8以上的圆角过渡，一方面是吹塑成型时能让塑料熔体均匀填充，避免尖角处出现壁厚不足、应力集中开裂的问题，另一方面也能减少搬运过程中棱角对操作人员手部的剐蹭，同时在自动贴标工序中，标签经过环形筋区域时不会被凸起边缘刮破，保证贴标平整度。

　　瓶口采用的是标准螺纹密封结构，螺纹的牙型选用梯形圆牙，配合带内塞的旋盖，能实现瓶口端面与瓶盖密封垫的线接触压紧，相比普通尖牙螺纹，圆牙螺纹在多次旋合后不会出现牙型磨损滑丝的问题，即使瓶内盛装的是带有一定挥发性的液体，也能保证密封有效期内的泄漏率低于0.1%。瓶口的外径尺寸匹配市面上通用的全自动灌装线旋盖头规格，不需要额外定制工装就能直接接入现有日化、食品灌装生产线，旋合扭矩控制在1.2-1.5N·m区间时，既能保证密封可靠性，又不会因为扭矩过大导致瓶口螺纹崩裂。瓶盖侧面做了竖向的防滑滚花，滚花的齿距1.2mm、齿深0.3mm，不管是人工徒手旋合，还是自动化设备的旋盖轮夹持，都能提供足够的摩擦力，不会出现打滑拧不紧的情况。

　　瓶肩位置做了大圆弧过渡设计，从瓶口的小直径平滑过渡到瓶身的最大直径，这个区域是吹塑成型时壁厚最容易出现不均的位置，大圆弧的曲率半径经过反复调整，能让型坯在吹胀过程中均匀拉伸，保证瓶肩位置的最小壁厚不低于0.3mm，避免跌落时瓶肩受冲击出现开裂。瓶底采用内凹式球面结构，中心位置的内凹深度为8mm，周边设置了六个均匀分布的支撑脚，放置在平面上时支撑脚接触台面，内凹区域悬空，一方面能避免瓶底因成型收缩出现不平、放置晃动的问题，另一方面跌落时球面结构能分散冲击能量，减少瓶底开裂的概率。

　　从安装和适配边界来看，这款瓶身的最大直径为95mm，总高度270mm，满装容量为1.8L，适配的外箱尺寸可以按照3×4的排列方式设计，单箱装载12瓶时，外箱内部尺寸预留2mm的间隙即可，不会出现运输过程中瓶身互相挤压变形的问题。瓶身的标签粘贴区域特意避开了上下两端的环形筋，预留了高度120mm的光滑圆柱面，能适配市面上通用的卷装标签尺寸，不需要调整贴标机的标签规格。整个瓶身的脱模斜度控制在1:50，吹塑成型后开模时不会出现粘模、拉伤瓶壁的问题，成型周期能控制在18秒以内，适合大批量规模化生产，原料选用HDPE材质时，瓶身的跌落测试高度能达到1.2米无破损，满足常规物流运输的抗冲击要求。
