大口径72毫米螺纹密封塑料瓶盖结构

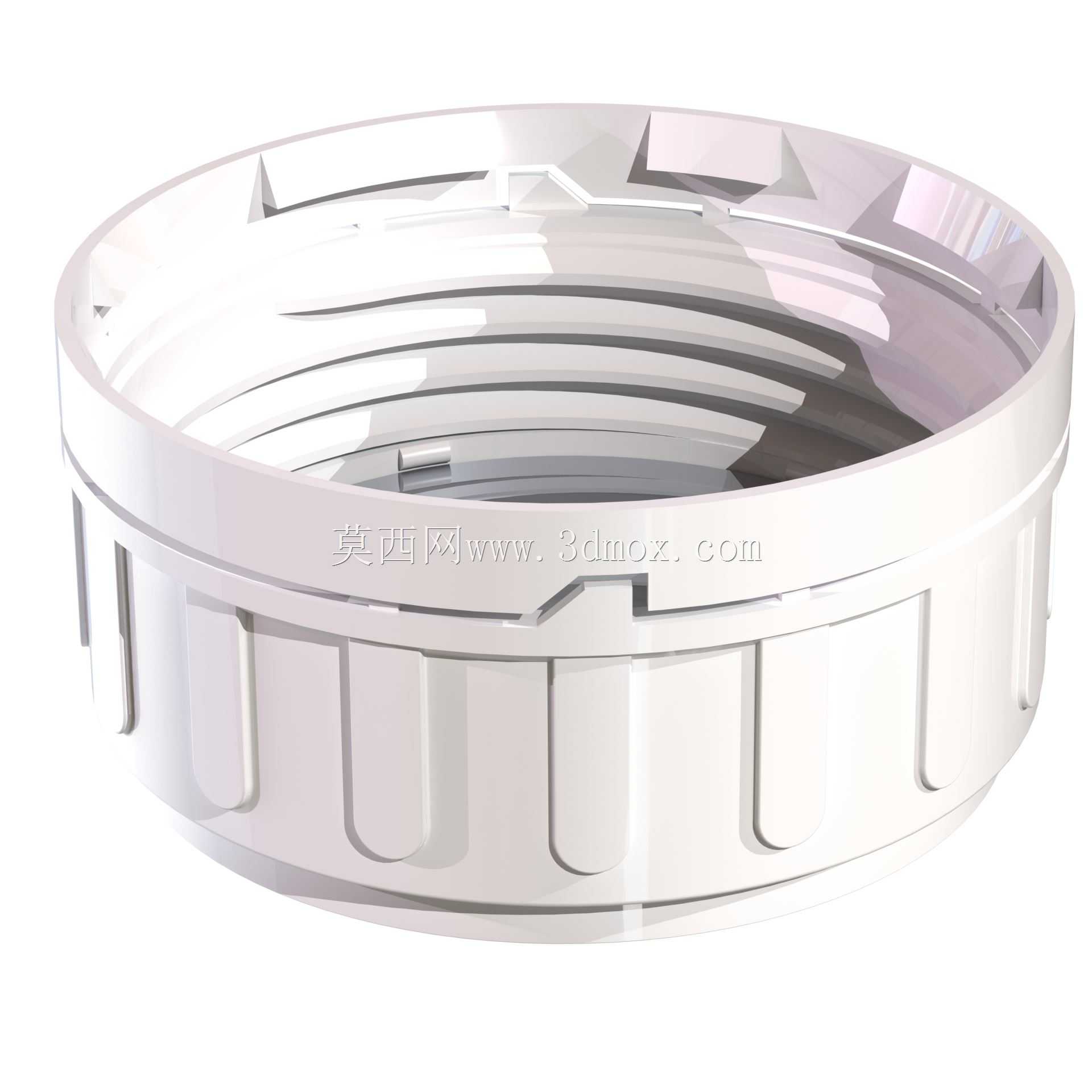

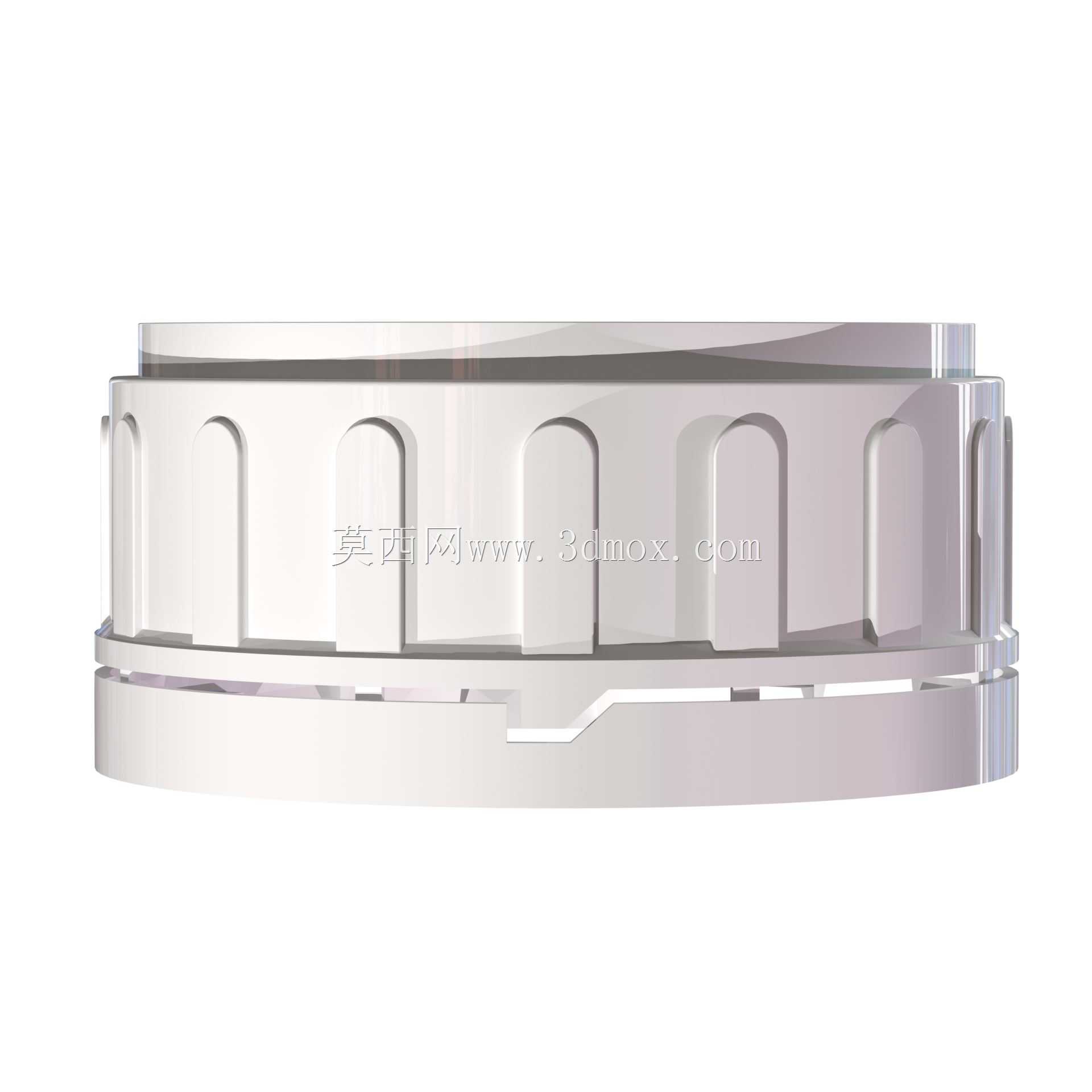

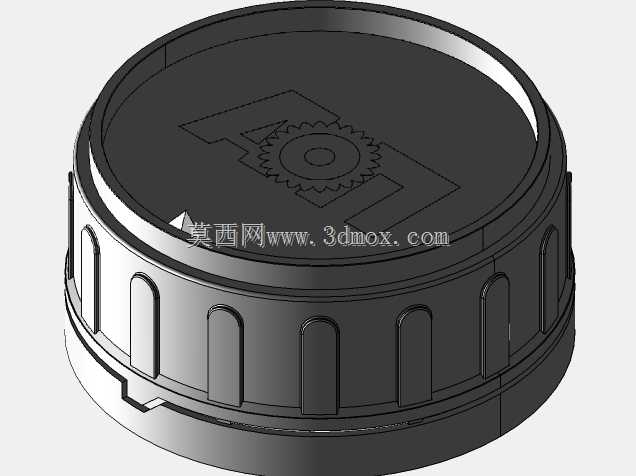

　　在食品、日化、化工类大容量包装的配套密封环节，72毫米口径的瓶盖属于适配广口容器的核心密封部件，日常接触的大容量桶装粉剂、膏体物料、工业储液桶、广口食品罐的封口作业，都依赖这类大直径旋盖完成密封与防护。不同于小口径饮料瓶的薄壁瓶盖设计，72毫米的大尺寸瓶盖需要兼顾旋合操作的施力便利性、密封面的受压均匀性、长期存储的抗形变能力，设计过程中需要平衡多个维度的工程需求。从实际使用场景来看，这类瓶盖主要适配外径匹配的广口PET桶、HDPE储料容器、玻璃广口罐，应用场景覆盖工业原料分装、农副食品大容量存储、日化洗护产品大包装封装，部分实验室用大容量试剂瓶也会采用同规格的密封旋盖，相比小口径瓶盖，大直径的开口能够满足大体积物料、勺取类物料的取用需求，不需要倾倒即可直接取出内容物，适配粉剂、膏体、颗粒类物料的包装需求。设计这类大口径瓶盖时，首先要考虑旋合操作的人机工程特性，由于直径达到72毫米，单手旋拧时手掌与瓶盖侧面的接触面积更大，因此侧面的防滑筋设计不能照搬小瓶盖的细密齿结构，本次设计的瓶盖侧面采用了等距分布的长条形内凹防滑槽，槽体深度控制在1.2毫米，相邻槽位的间距匹配指腹的接触宽度，旋拧时无论是戴劳保手套操作还是徒手施力，都能获得足够的摩擦阻力，不会出现打滑问题，同时防滑槽的边缘做了R0.5的圆角过渡，避免注塑生产时出现应力集中，也防止使用过程中锐边划伤操作人员。瓶盖的内部螺纹采用了间断式梯形螺纹设计，相比连续螺纹，

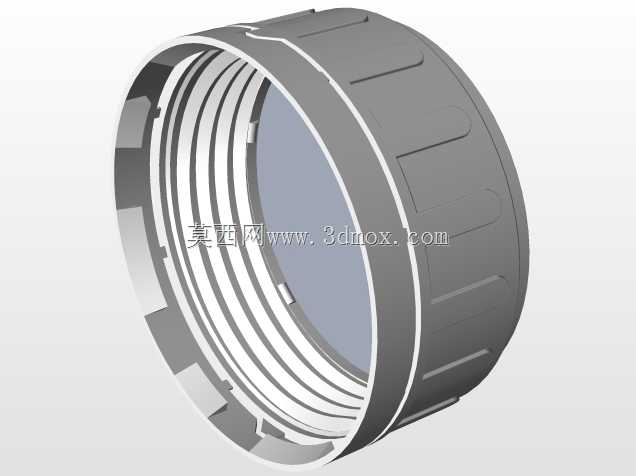

　　间断式结构能够降低旋合过程的旋转阻力，大直径瓶盖如果采用全周连续螺纹，旋合时的摩擦行程过长，容易出现拧不动或者错牙的问题，间断式的螺纹段每段长度控制在8毫米，间隔3毫米的让位槽，既能够保证与瓶口螺纹的啮合强度，满足密封所需的轴向压紧力，又能够降低拧入时的阻力，同时让位槽还能够排出容器内部因温度变化产生的微量泄压气体，避免高温存储时瓶内压力顶起瓶盖导致密封失效。瓶盖顶面的密封区域设计了环形的密封压筋，压筋的截面为半圆形，当瓶盖旋紧到位时，压筋会嵌入瓶口端面的密封垫片表面，形成线接触的密封带，相比平面接触的密封结构，线接触能够在相同的旋紧力矩下获得更大的密封比压，即使瓶口端面存在微量的平面度误差，也能够通过压筋的微量形变填补间隙，

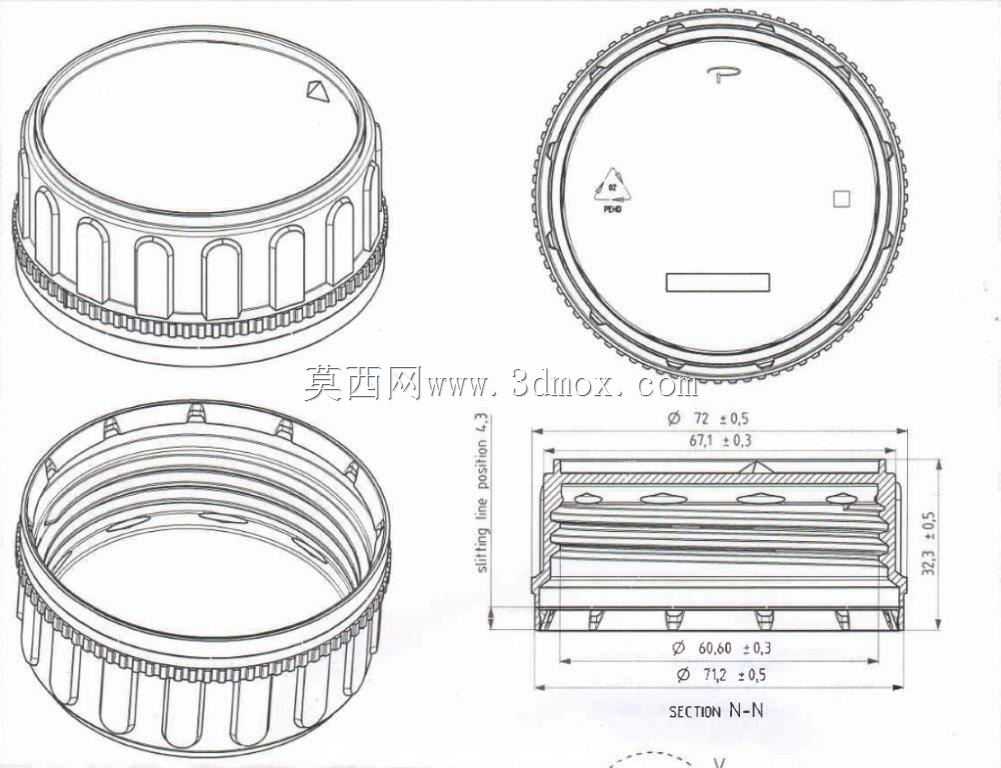

　　保证密封可靠性，针对有更高密封要求的使用场景，瓶盖内部还预留了铝箔垫片的安装位，垫片安装槽的深度控制在1.5毫米，能够适配厚度0.8-1.2毫米的压敏铝箔垫片或发泡PE垫片，不需要额外调整结构即可满足不同密封等级的需求。从尺寸边界来看，瓶盖的外径设计为74毫米，比适配的瓶口外径大2毫米，侧面防滑结构的最大外轮廓不超过75毫米，能够适配现有通用的大口径旋盖机的旋盖头尺寸，不需要定制专用的旋盖夹具，自动化灌装生产线可以直接沿用现有72口径的旋盖工装，降低产线适配成本。瓶盖的总高度控制在18毫米，其中螺纹段的高度为12毫米，能够保证与瓶口螺纹的啮合圈数达到3圈以上，满足1.2MPa以内的内压密封要求，即使容器发生意外跌落，

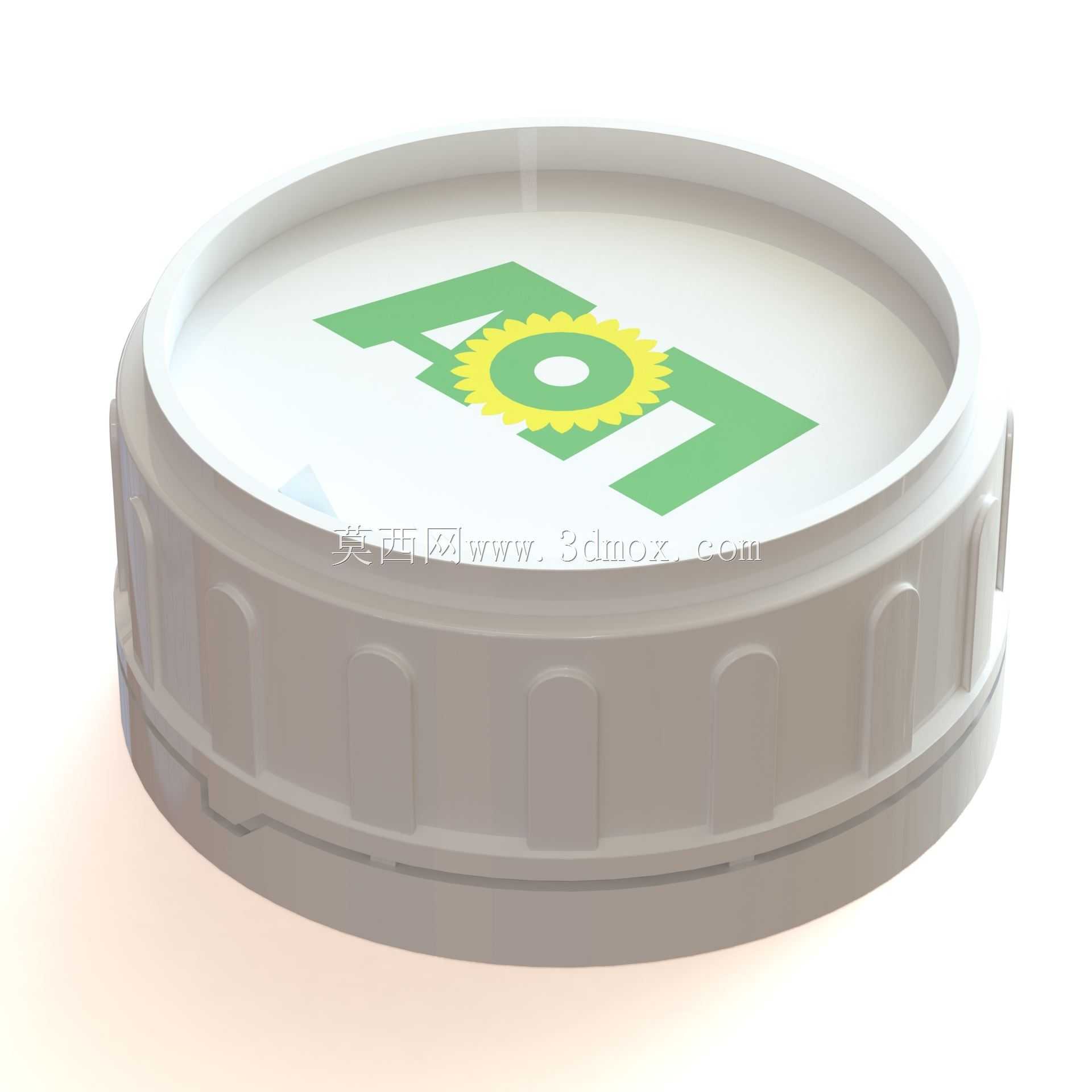

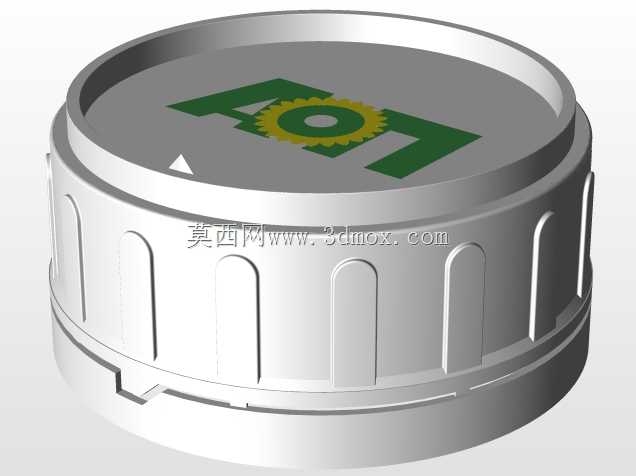

　　螺纹啮合的强度也能够保证瓶盖不会脱落，避免内容物泄漏。瓶盖顶面的平面区域预留了足够的标识印刷空间，直径68毫米的平整区域可以直接丝印产品标识、喷印生产日期，不需要额外设计贴标位，平整的顶面也能够满足堆叠码垛的需求，装满物料的容器堆叠时，上层容器的底部能够平稳放置在下层瓶盖的顶面，不会出现滑移问题。在材料适配性上，这个结构的壁厚设计为均匀的1.8毫米，采用PP或HDPE材料注塑生产时，不会出现缩痕、缺胶等注塑缺陷，冷却收缩率控制在1.5%-2%的常规区间，模具设计时不需要做特殊的收缩率补偿，常规的注塑工艺参数即可完成量产，瓶盖的脱模斜度控制在1.5度，侧面防滑槽的脱模斜度单独加大到2度，避免脱模时拉伤侧壁表面，保证外观质量。针对使用过程中的防拆需求，瓶盖底部还设计了易断式防盗环结构，防盗环通过8个均匀分布的连接桥与瓶盖主体连接，当瓶盖首次被旋开时，连接桥会在扭矩作用下断裂，防盗环留在瓶口的防盗凸缘下方，能够直观判断容器是否被开启，满足食品、化工产品的防篡改包装要求，防盗环的内径设计为70毫米，与瓶口的防盗凸缘过盈配合量控制在0.5毫米，既能够保证运输过程中不会出现防盗环意外断裂的问题，又能够在首次开启时顺利断开，不会出现连接桥不断导致的开启困难。
