卡莫齐CST-220磁性位置传感元件结构设计

　　在气动执行机构的行程检测场景里，这类磁性位置传感器是整套自动化回路里的基础感知部件，多数时候配套带磁环的标准气缸、滑台气缸使用，用来实时反馈活塞的到位状态，给PLC或者继电器回路输出开关量信号，替代传统的机械行程开关，减少运动部件的硬接触磨损。从实际选型适配的角度看，这款CST-220属于槽型安装的磁性开关，设计之初就是为了匹配带标准T型槽的气缸型材，不需要额外做安装支架的定制加工，传感器本体可以顺着气缸的安装槽直接滑入，调整到需要的检测位置之后，用本体上自带的内六角紧定螺钉锁紧即可，安装效率比绑带式、支架式的传感器高很多，也不会因为设备长期运行的振动出现位置偏移。

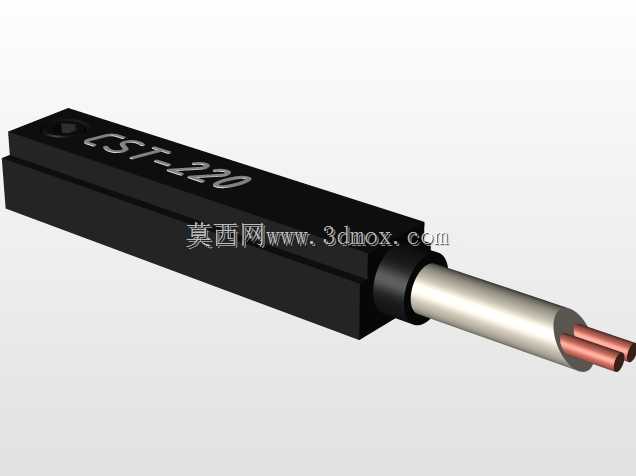

　　从结构设计细节来看，传感器本体采用长方体的硬质工程塑料外壳，整体做了密封灌封处理，能适配车间里有少量切削液飞溅、粉尘附着的常规工业环境，出线端做了应力释放的过渡结构，避免设备布线时线缆弯折过度导致内部线芯断裂。传感元件内置在壳体靠近安装槽的一侧，能精准感应气缸活塞上配套磁环的磁场变化，不需要和运动部件做直接接触，检测响应速度在毫秒级，不会因为活塞运动速度快出现漏检的情况。

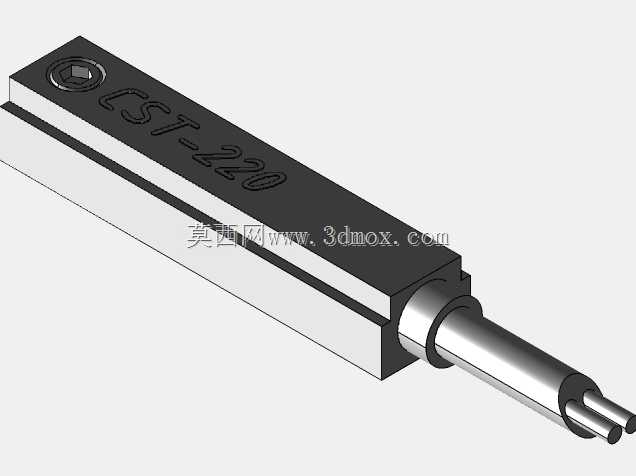

　　做三维建模的时候，首先要还原的就是安装边界尺寸：壳体的宽度要严格匹配标准气缸T型槽的槽宽尺寸，保证能顺利滑入槽内不会出现卡滞，紧定螺钉的安装孔位置要和壳体的安装基准对齐，锁紧之后螺钉的端面不会突出壳体的安装面，避免和槽壁产生干涉。出线端的线缆直径、出线方向也要和实物一致，做设备整体布线仿真的时候，能准确预判线缆的弯曲半径是否足够，会不会和周边的气管、其他传感器产生布局干涉。壳体表面的标识区域做了分色处理，品牌标识和型号标识的位置和实物对齐，做虚拟装配的时候能快速识别传感器的型号和安装方向，不会出现正装反装的错误。

　　实际设备调试的时候，这类传感器的检测距离是固定匹配对应磁环的，建模的时候不需要还原内部的霍尔元件电路结构，只需要把外部的安装尺寸、锁紧结构、出线位置做准确，就能满足整机装配仿真、安装干涉检查、BOM清单统计的需求。很多刚接触气动系统设计的工程师容易忽略传感器的安装空间，只预留气缸的本体尺寸，最后装配的时候发现传感器突出的部分和周边的设备护板、工装夹具产生碰撞，这个模型把所有外部轮廓的细节都做了还原，包括紧定螺钉的头部沉孔尺寸、线缆的护套外径，在做三维布局的时候就能提前排查这类安装干涉问题，减少现场装配的整改工作量。

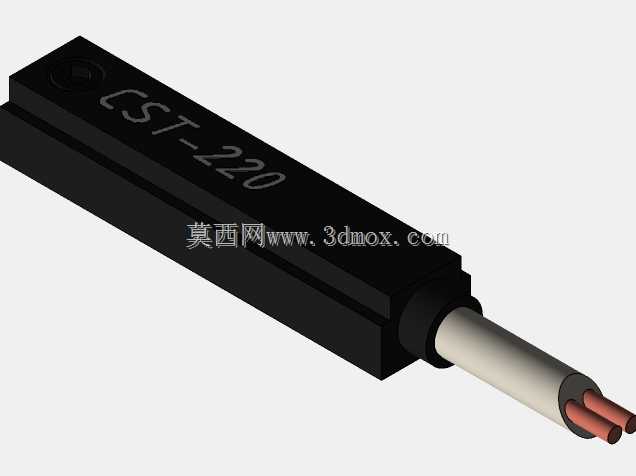

　　从应用场景延伸来看，这类传感器除了配套标准气缸使用，也可以安装在直线滑台、无杆气缸的配套槽位里，用来检测运动滑块的两个极限位置或者中间的工作位置，输出的信号可以直接接入设备的IO模块，控制电磁阀的换向、电机的启停，是自动化设备里实现位置闭环控制最基础的感知元件。建模的时候特意保留了壳体的所有倒角细节，没有做过度的简化，在做设备渲染出图的时候，能真实呈现产品的实际外观，不会因为模型过于粗糙影响整套设备方案的展示效果。安装槽配合的部分做了公差匹配的参考，实际生产的时候传感器壳体和气缸槽的配合是间隙配合，滑动顺畅的同时不会有过大的旷量，锁紧之后的位置重复精度能满足大部分工业场景的检测需求，不需要额外做位置校准。
