冲床用带T型槽印版副垫板结构

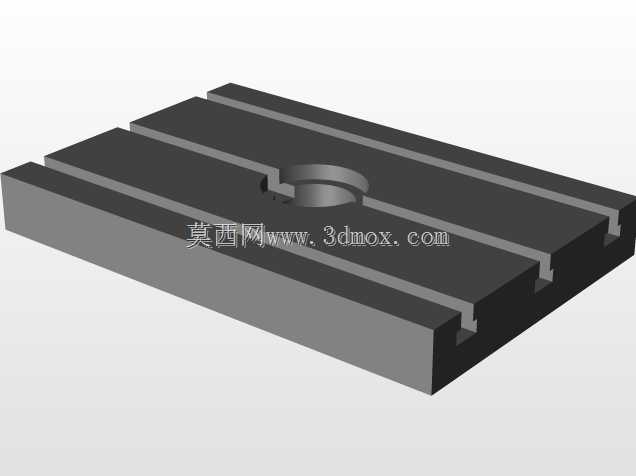

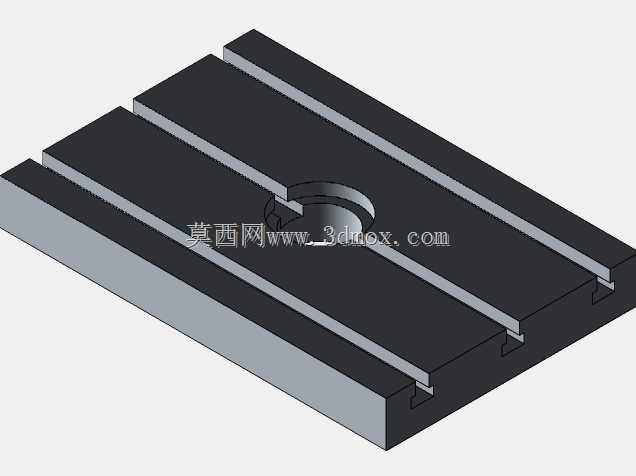

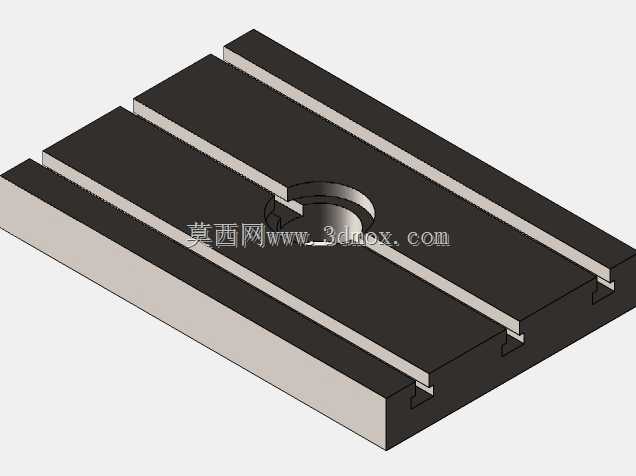

　　这款印版副垫板是配套40吨级冲床压印工序设计的工装承载部件，日常在钣金压印、铭牌压字、薄板浅成型工位上承担工件定位、承压分散、模具基准依托的核心作用，不少做五金标识、小型金属件压纹的车间，都会在常规冲床台面上加装这类副垫板，避免长期冲压直接损伤机床原生工作台面，同时也能快速适配不同规格的压印模具，减少换模时的台面校准工作量。从结构设计来看，垫板主体采用整块合金工具钢铣削成型，上表面平行排布的三条通长T型槽是核心功能结构，槽宽、槽距完全匹配对应吨位冲床的标准T型螺栓规格，压印模具安装时，螺栓可沿T型槽任意位置滑动锁紧，不需要在台面上重新打孔攻丝，不管是长条型连续压印模，还是小型单工位压印头，都能快速找到合适的锁紧点位，

　　适配不同尺寸工件的压印作业需求。垫板中心位置开设的圆形沉孔，是为了避让压印工位的顶料杆或者下模定位凸台，不少压印模具的下模会设置定位销或者顶出机构，沉孔的深度和直径刚好预留出足够的活动空间，避免合模时垫板与模具附属结构发生硬碰撞，同时沉孔边缘做了R角过渡处理，减少应力集中，避免长期承压后孔边出现崩裂变形。垫板的厚度设计经过承压校核，40吨冲床满负荷压印时，垫板整体变形量控制在0.02mm以内，不会因为长期受力出现中部凹陷、边缘翘曲的问题，上平面的平面度、平行度公差都控制在IT7级精度范围内，保证压印时模具上下模的合模精度，避免出现压印深浅不一、图案偏移的缺陷。安装边界上，垫板的长宽尺寸刚好适配对应冲床的工作台落料空间，

　　四周预留的锁紧边宽度匹配机床原生的压块固定位，不需要额外加工转接板就能直接固定在冲床台面上，T型槽的端部做了喇叭口导向设计，T型螺栓从端部滑入时不需要精准对位，能缩短换模时的螺栓安装时间。实际车间使用场景里，这类副垫板还能承担工序间的工件临时承载作用，压印前的待加工工件可以临时摆放在垫板侧边槽位上，不用额外在冲床旁放置置物台，减少操作工取放工件的动作距离，提升单工序的作业效率。设计过程中特意将垫板的下表面做了精磨处理，与机床工作台贴合时的接触面积达到90%以上，承压时不会出现局部应力集中压伤机床台面，侧边的倒角处理也避免安装时刮擦操作工手部，或者磕碰机床台面的漆面。不少压印工序会产生细小的金属碎屑，T型槽的槽底设计了微小的倾斜角度，

　　日常清理时用压缩空气吹扫就能将碎屑从槽端吹出，不会在槽内堆积影响螺栓滑动，也避免碎屑垫在模具底部导致压印精度下降。对于需要频繁更换压印模具的中小批量生产场景，这类带标准T型槽的副垫板还能作为通用工装基座，提前将不同规格的压印模预装在小型模架上，换模时直接将模架通过T型槽锁紧即可，不需要每次都重新校准模具与冲头的同轴度，能将单批次换模时间压缩到十分钟以内。垫板的侧边预留的标记位可以打刻工位编号、适配模具型号，车间多台冲床共用同规格垫板时，能快速区分对应工位的工装，避免错装导致的合模事故。从受力传导的角度看，三条T型槽的排布位置刚好对应压印作业时的主要受力区域，锁紧螺栓的点位可以完全覆盖模具的安装底座，压印时的冲击力能通过垫板均匀分散到整个机床工作台面，不会出现局部受力过大导致的模具倾斜、工件压废问题。
