F型快速夹持夹钳三维结构设计

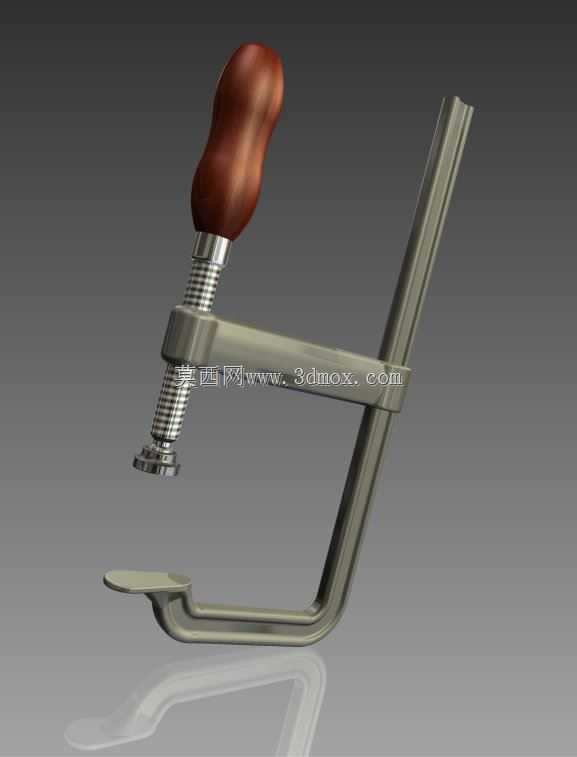

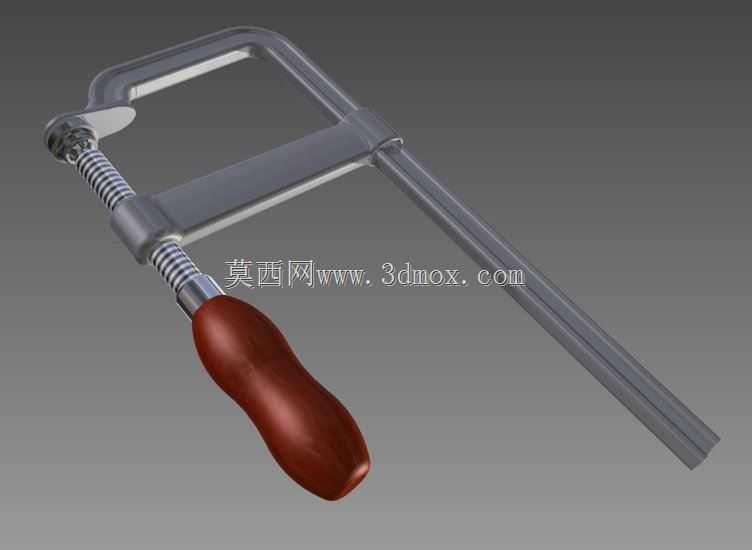

　　这款F型夹钳是机械加工、木工装配、钣金组焊场景里极为常用的手动夹持工装，日常作业中常被用来在划线、钻孔、粘接、铆接工序里固定待加工工件，避免工件受切削力、敲击力出现位移偏差，也可在多工件拼焊时临时压紧拼接缝，保证拼合间隙符合工艺要求。从结构设计逻辑来看，该夹钳采用滑动式夹臂搭配丝杆进给的结构，固定夹臂与导向杆为一体化刚性结构，滑动夹臂可沿着导向杆快速滑移调整开口范围，适配不同厚度的被夹持工件，调整到接近工件厚度的位置后，通过端部的T型螺纹丝杆旋进实现最终压紧，这种结构兼顾了大开口范围的快速调整与小行程的精准施压，相比传统固定开口的C型夹，作业调整效率能提升六成以上，无需反复旋转丝杆走完大段空行程。

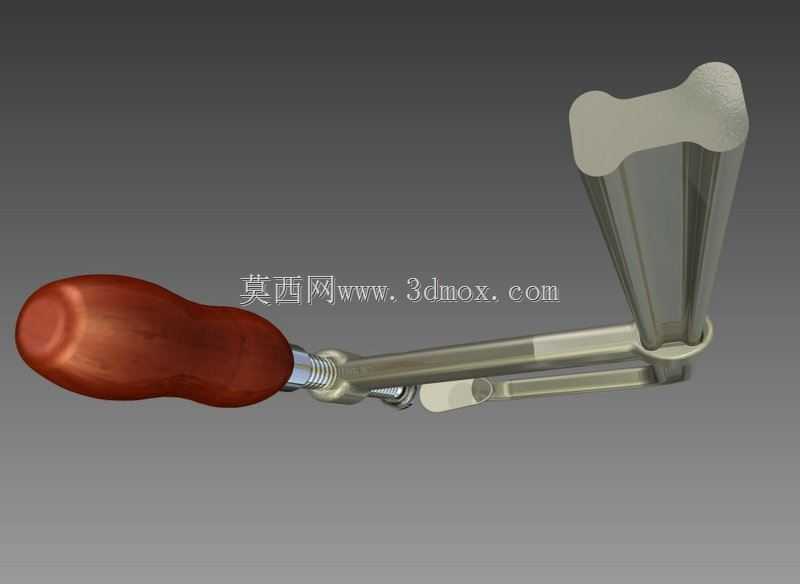

　　夹钳的压头位置设计了可小角度摆动的压块，当被夹持工件表面存在轻微倾斜、或者夹持面带有少量焊渣、毛刺导致平面度不足时，摆动压块可以自动贴合工件表面，避免单点接触导致的压痕过深、夹持力分布不均出现工件翘起的问题，压块端面做了圆角钝化处理，不会在软质木材、铝件等易损伤工件表面留下尖锐压痕。手柄部分采用符合人体工学的葫芦形曲面设计，握持时手掌受力均匀，长时间旋紧施压也不会出现局部硌手的问题，手柄与丝杆的连接位置做了防脱结构，避免频繁施力后手柄从丝杆端部脱落。导向杆表面做了硬化处理，表面粗糙度控制在Ra1.6以内，滑动夹臂与导向杆的配合间隙控制在0.1mm以内，既保证滑动顺畅无卡滞，又避免间隙过大导致夹持时夹臂偏斜，

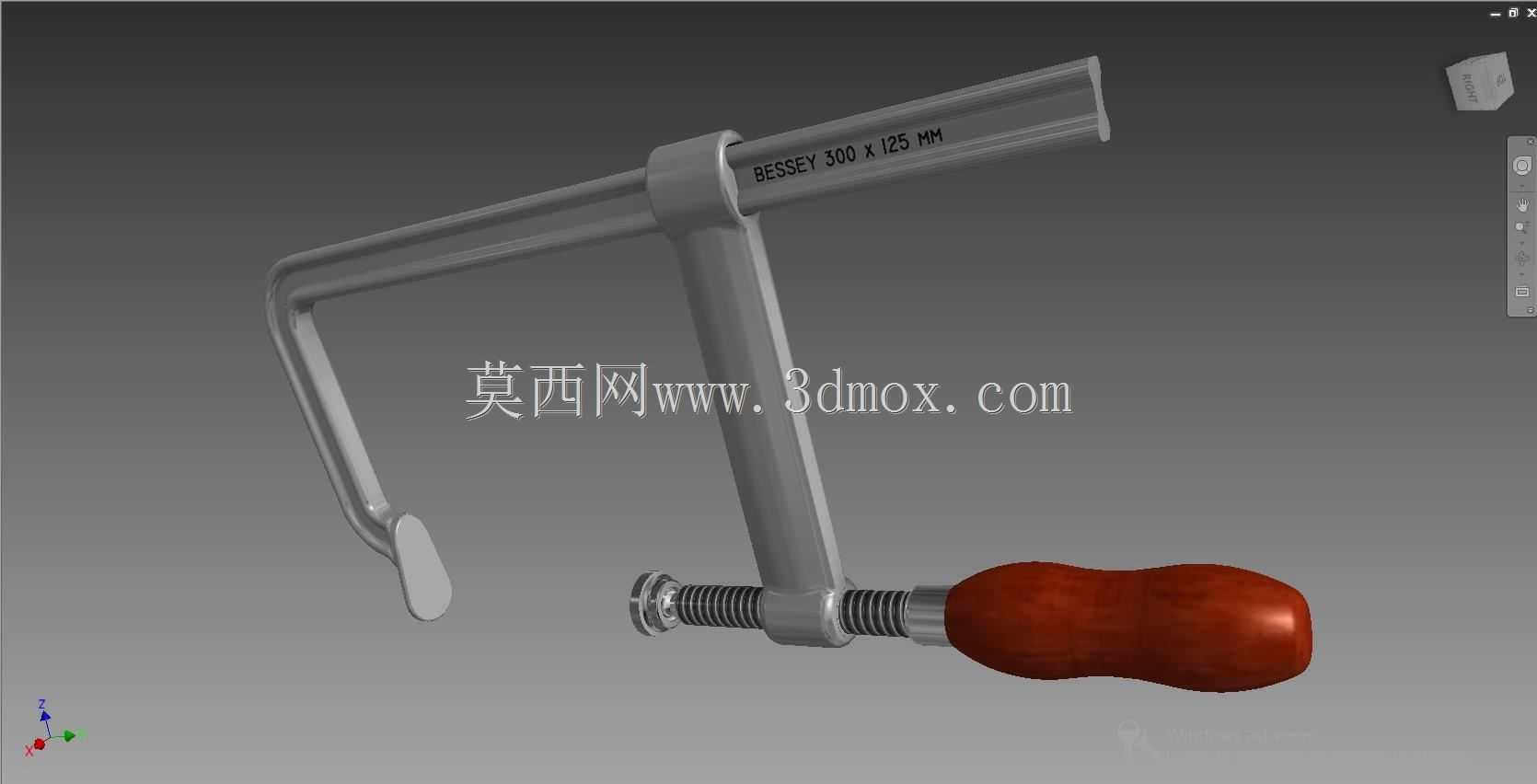

　　出现夹持力垂直于工件表面的分力不足的问题。丝杆采用Tr12×3的梯形螺纹，具备自锁特性，当夹持力达到作业需求后停止旋紧，丝杆不会因为加工过程中的振动出现回松退牙的情况，能持续保持稳定的夹持力，无需额外增加锁止结构。从安装与使用边界来看，该款夹钳最大开口距离为300mm，喉深为125mm，也就是夹持位置距离工件边缘的最大距离可达125mm，可覆盖大部分常规尺寸的板材、型材夹持需求，夹臂的截面为矩形结构，抗弯截面模量经过核算，在最大夹持力工况下，夹臂的最大变形量不超过0.2mm，不会因为夹持力过大出现夹臂弯曲变形导致夹持失效。在实际产线应用中，这类夹钳除了单独使用外，还可以多件配合使用，比如在长条形型材焊接时，

　　每隔300-400mm布置一把夹钳，均匀压紧拼接焊缝，避免焊接过程中工件受热变形出现翘曲；在木工拼板作业中，配合木质垫块使用，可以均匀分散夹持力，避免板材局部受压出现凹陷；在设备维修场景中，也可以用来临时固定拆卸后的零部件，方便进行拆装作业。设计过程中对各部件的应力集中位置做了优化，比如固定夹臂与导向杆的过渡位置采用大圆角过渡，避免应力集中导致长期使用后出现断裂，丝杆端部与压块的连接位置采用球面配合，保证压块摆动灵活的同时，能将丝杆的轴向力均匀传递到压块上，不会出现偏载导致丝杆弯曲。滑动夹臂的锁紧结构依靠丝杆顶紧导向杆产生的摩擦力实现位置固定，当丝杆旋紧时，滑动夹臂会受到斜向的作用力，牢牢卡紧在导向杆表面，夹持力越大，卡紧的摩擦力就越大，不会出现滑动夹臂受力后滑移的问题，这种结构无需额外的锁紧销或者锁紧手柄，简化了整体结构，降低了故障概率，也减少了日常维护的需求，作业现场的铁屑、灰尘进入滑动间隙后，只需要定期擦拭导向杆表面涂抹少量润滑脂即可保证长期顺畅使用，无需复杂的拆解保养。
