厂房屋顶物料输送炉管支撑结构

　　这套结构主要应用于工业厂房屋顶区域的高温物料输送场景，针对生产环节中需要跨越屋面完成炉料、高温介质输送的需求设计，解决了常规地面输送路径占用车间生产空间、长距离输送管线弯折过多导致的物料滞留问题。在冶金、建材、化工类厂区的改扩建项目中，经常会遇到现有车间内部管线排布饱和，新增的高温输送管线无法从车间内部架设的情况，将输送炉管沿屋顶布置是这类场景下的常用解决方案，这套支撑结构就是为适配这类屋面架设需求开发的。

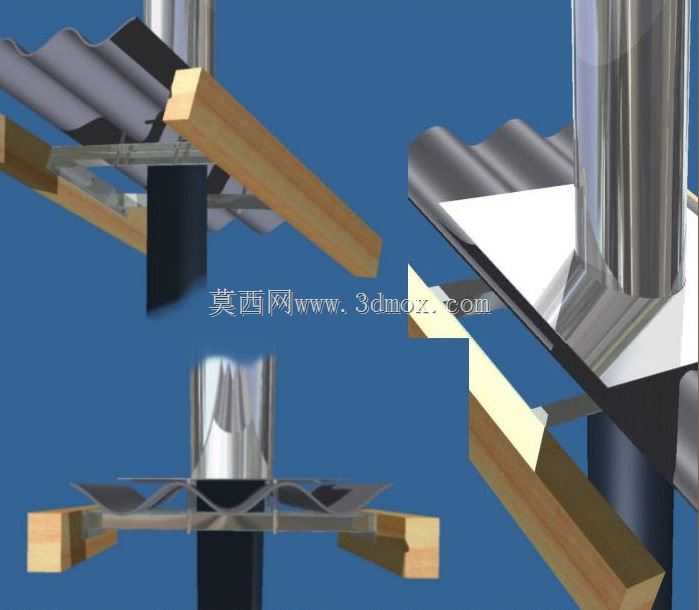

　　从实际使用功能来看，结构核心作用是承托输送炉管的整体重量，同时抵消炉管内高温介质流动产生的振动、以及屋面区域风载荷带来的横向作用力，避免炉管长期受力出现焊缝开裂、管线偏移的问题。结构与屋面的连接节点采用了分散受力的设计，没有直接在屋面板上做刚性焊接，而是通过适配不同屋面瓦型的固定卡件，将载荷传递到屋面下方的承重檩条上，不会破坏原有屋面的防水结构，也避免了局部载荷过大导致的屋面板变形。

　　设计过程中优先考虑了现场安装的便捷性，所有支撑构件都采用模块化分段设计，单段构件的重量控制在人工可搬运的范围内，不需要大型吊装设备就能完成屋面区域的组装作业，适配老旧厂区道路狭窄、大型设备无法进场的施工条件。支撑臂与主立柱的连接位置预留了长条形调节孔，可以根据现场实际的管线走向、炉管的实际外径调整支撑位置，不需要在现场进行二次切割焊接，降低了高空作业的施工难度与安全风险。

　　针对炉管输送高温介质的特性，与炉管直接接触的支撑托座位置预留了隔热垫的安装空间，避免炉管的高温直接传递到钢结构支撑件上，导致钢结构长期处于高温环境下出现强度下降的问题；同时托座位置设计了微量的位移补偿间隙，可以适配炉管受热产生的轴向热胀冷缩变形，避免温度应力集中导致的结构损坏。主立柱采用空心圆管截面，在保证整体结构抗风、抗振强度的前提下尽可能降低自身重量，减少屋面的额外载荷，立柱底部与屋面连接的位置设置了防水橡胶垫片，配合固定卡件的压紧结构，避免连接位置出现雨水渗漏的问题。

　　横向支撑臂采用了矩形截面的型钢构件，抗扭性能优于同重量的角钢构件，可以承受炉管偏心布置带来的扭转力矩，即使在管线转弯位置，也不需要额外增加斜向支撑就能满足受力要求，减少了屋面区域的构件数量，降低了施工工作量。结构的所有外露钢结构件都预设了防腐涂层的安装基面，现场安装完成后可以直接涂刷屋面同色的防腐面漆，不会破坏厂区屋面的整体外观，同时涂层可以抵御屋面区域的紫外线照射、雨水侵蚀，延长结构的整体使用寿命。

　　在安装边界方面，这套结构适配常见的压型钢板屋面、彩钢瓦屋面的檩条间距，支撑高度可以根据屋面的坡度进行调整，保证炉管始终保持设计要求的输送倾角，避免物料在管内出现堆积堵塞。相邻两组支撑的间距根据炉管的管径、输送介质的密度做了参数化适配，常规工况下间距控制在1.2米到1.8米之间，既不会因为支撑过密增加材料成本，也不会因为支撑间距过大导致炉管出现下挠变形。结构的横向伸出长度可以根据屋面的检修通道宽度调整，保证炉管架设完成后不会影响屋面原有检修通道的正常通行，也不会遮挡屋面的通风天窗、排水天沟等原有设施。

　　从建模逻辑来看，整个结构的参数都做了关联设计，调整炉管直径、支撑间距、屋面坡度这些核心参数时，对应的支撑臂长度、连接节点位置、固定卡件的尺寸都会自动更新，不需要逐个零件修改尺寸，可以快速适配不同项目的实际需求，大幅提高同类型项目的设计出图效率。所有构件的连接位置都预留了标准件的安装间隙，建模时就考虑了螺栓连接的装配空间，不会出现现场安装时螺栓无法穿入、扳手没有操作空间的问题，构件的倒角、焊缝位置都按照实际加工工艺做了还原，导出的工程图可以直接用于生产下料。
