牵引式土方转运卸料拖挂料斗结构

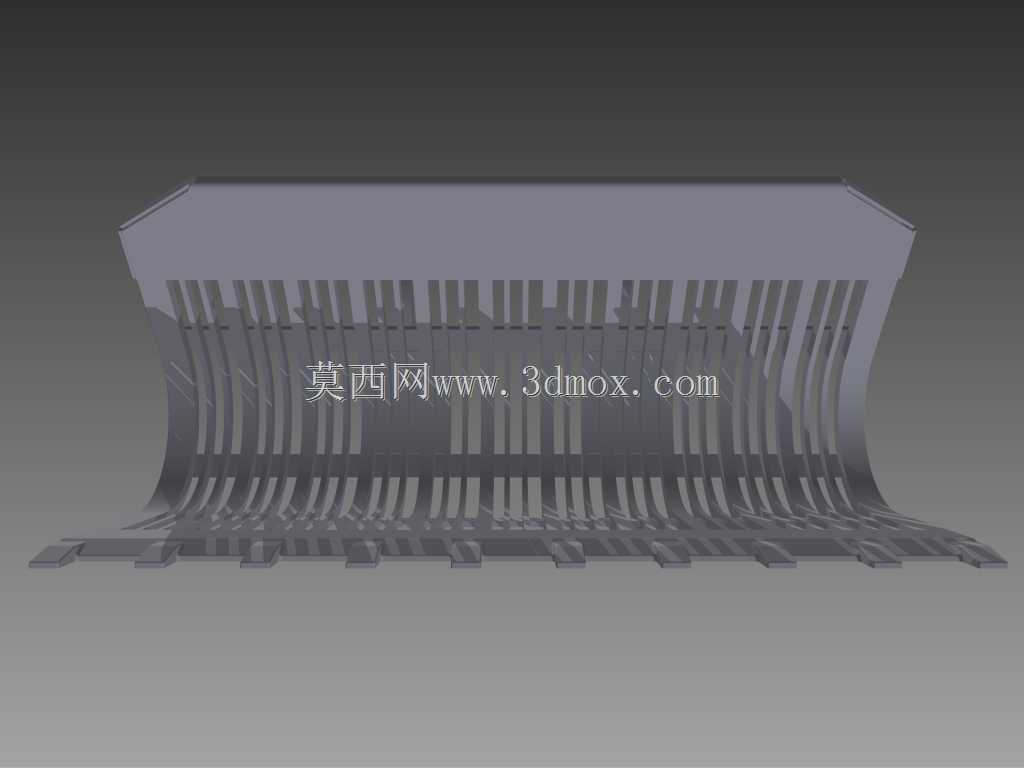

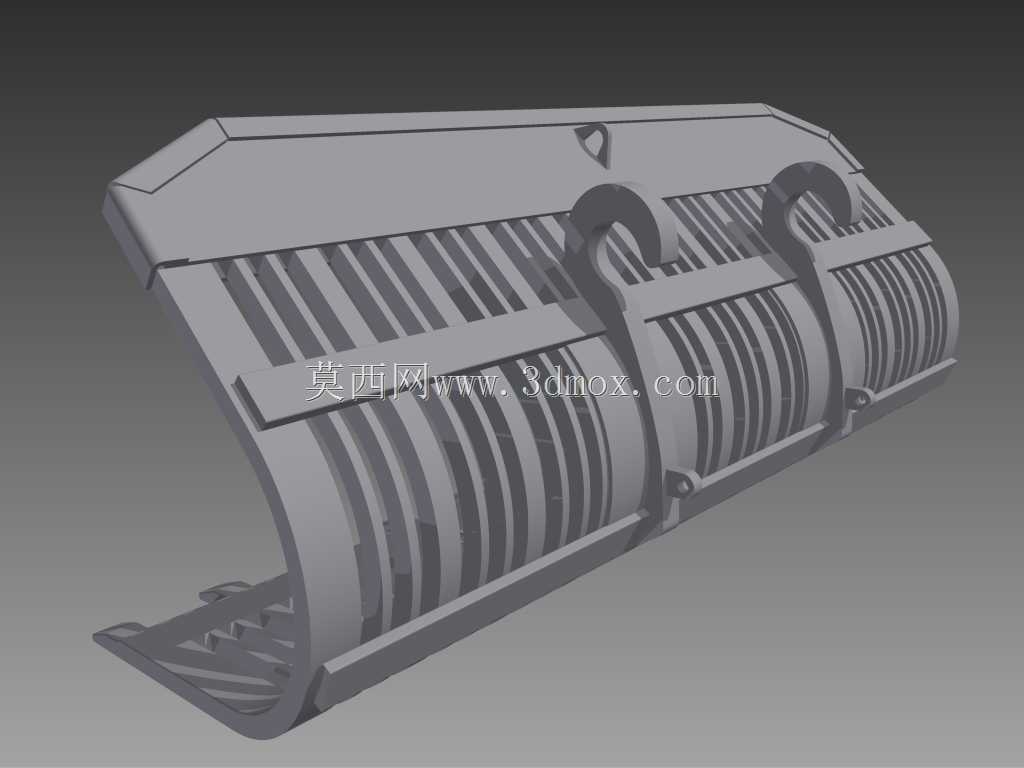

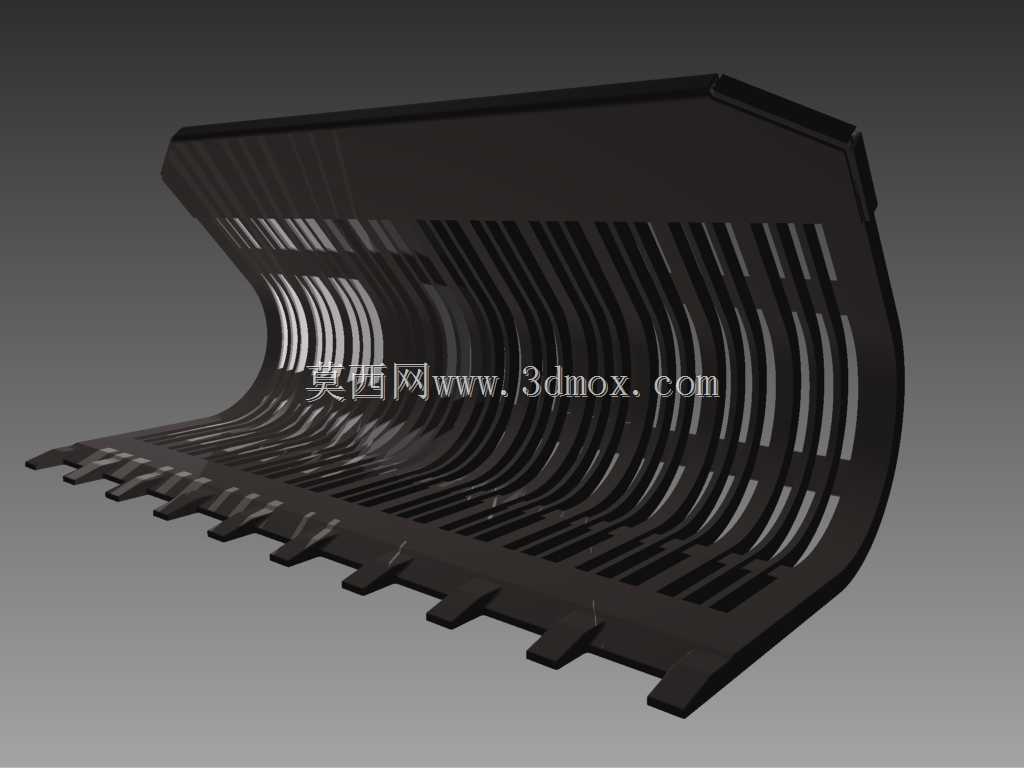

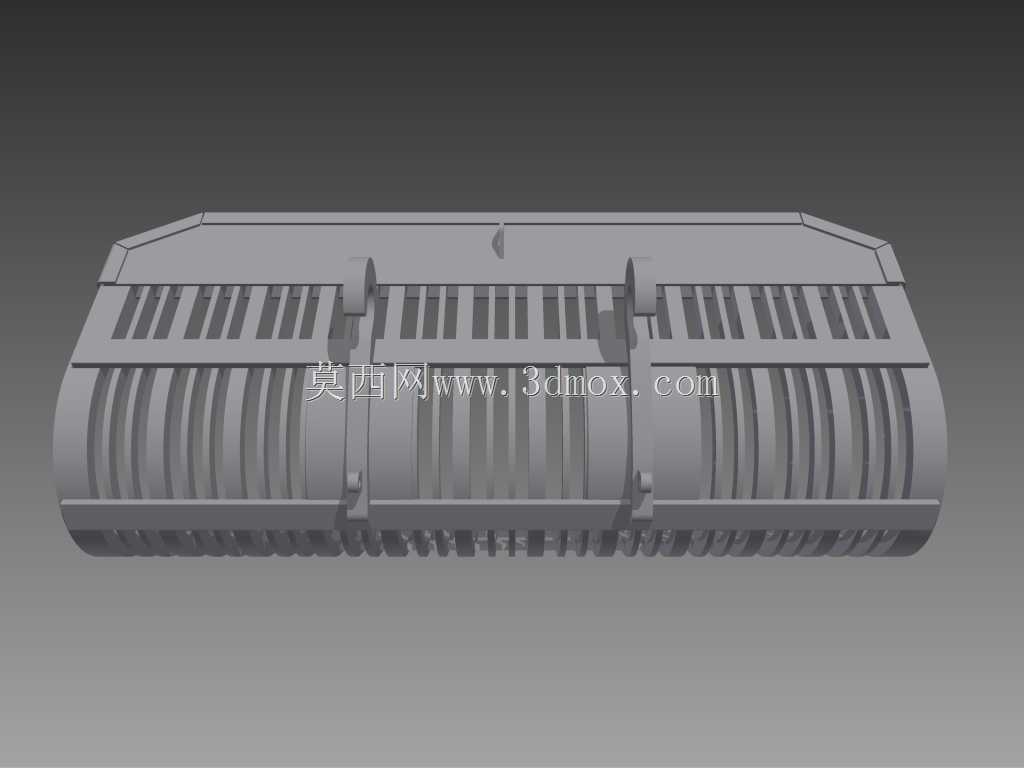

　　该拖挂式料斗主要适配小型土方作业场景，在园林地形整理、农田基建修整、厂区零散土方倒运、小型工地短距离散料转运工况中使用，可搭配农用拖拉机、小型工程牵引车完成挂接作业，无需额外改装牵引接口即可快速投入使用。料斗主体采用框架式承载结构，外侧为矩形围板焊接框架，底部设置多道纵向加强筋，避免满载土方时底板出现下凹变形，围板与底板的连接位置采用满焊工艺，缝隙处做圆弧过渡处理，减少散料残留的同时降低焊接应力集中风险。料斗内部设置的格栅式分隔结构，可在转运过程中对块状土方、硬质杂物进行初步筛分，避免大粒径石块直接冲击卸料门结构，同时格栅的弧度设计与料斗尾部卸料倾角匹配，卸料时散料可沿格栅曲面顺畅滑出，不会出现卡料堵料的情况。

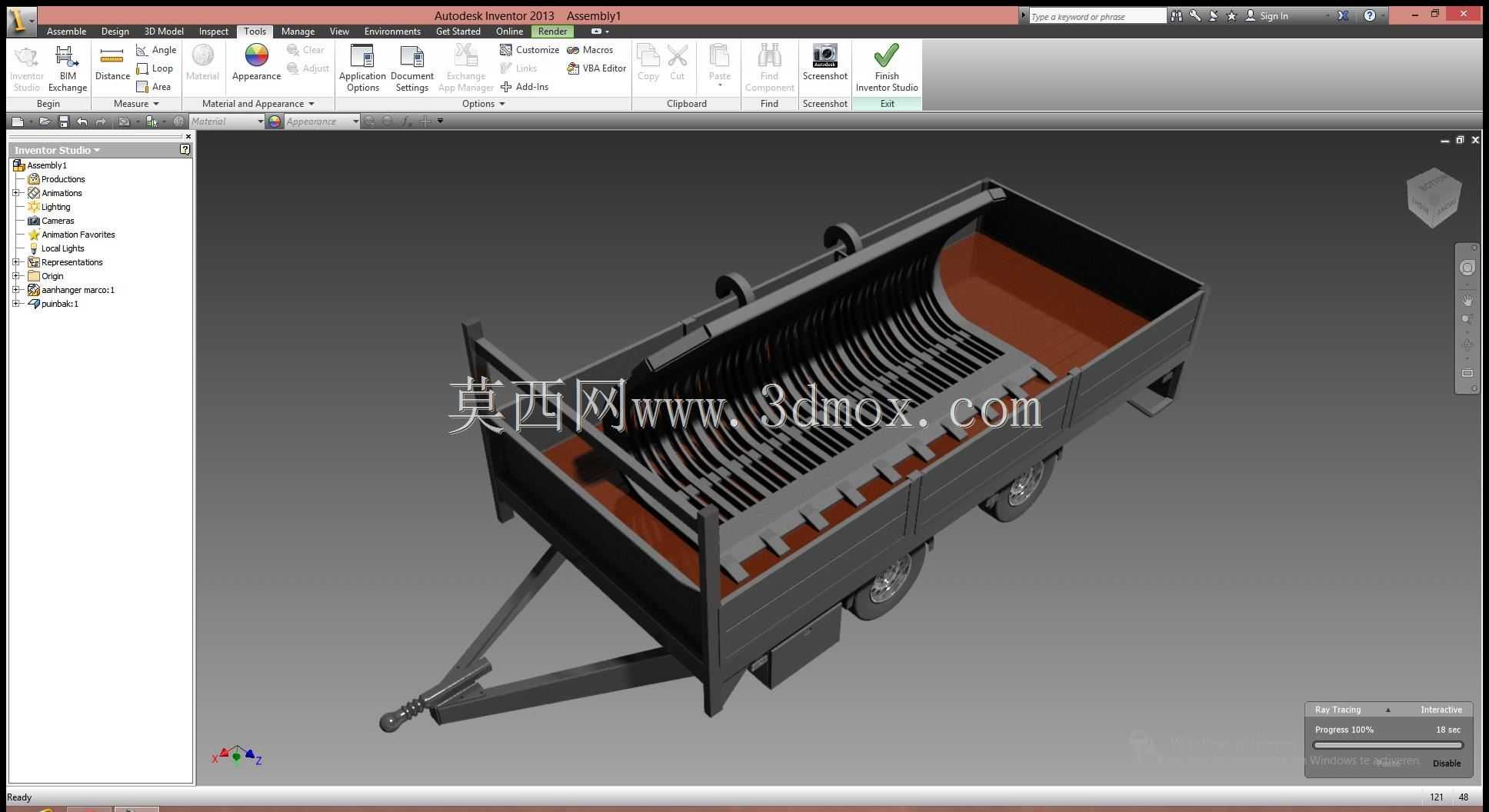

　　牵引连接端采用三角形牵引架结构，架体采用矩形钢管焊接成型，连接端设置通用牵引销孔，可适配多数小型牵引设备的挂接尺寸，牵引架与料斗主体的连接位置设置加强斜撑，抵消牵引起步、制动时产生的纵向冲击力，避免连接位置出现焊缝开裂。行走部分采用双轮轴布局，轮组安装位置靠近料斗重心投影点，空载、满载状态下牵引端的下压力均保持在合理区间，不会出现牵引端翘头或者下压过载的情况，轮组上方的挡泥结构与料斗侧围一体化设计，减少行驶过程中泥土飞溅到料斗侧壁。料斗尾部的卸料结构采用上翻式铰接设计，铰接轴位置做耐磨衬套处理，长期翻转卸料不会出现轴孔磨损松旷，料斗内部的衬板采用耐磨钢板铺设，与格栅结构预留5mm装配间隙，避免热胀冷缩导致衬板起拱。从安装边界来看，

　　该料斗整体宽度控制在常规乡村道路、厂区内部道路的通行限宽范围内，长度方向牵引架收起后可适配普通货运车辆的货箱尺寸，方便跨区域转场运输，料斗的整体高度满足常规限高要求，挂接后行驶时不会出现超高问题。设计过程中优先考虑了工况适应性，针对土方作业中常见的磕碰、物料磨损问题，所有外露棱边均做倒角处理，焊接位置预留打磨余量，避免应力集中导致的结构开裂，料斗的举升支点位置设置在料斗前部靠近牵引架的位置，适配多数小型牵引车的后置液压举升接口，无需额外改装举升支架即可完成液压卸料操作。料斗内部的格栅间距经过实际工况验证，可过滤粒径超过150mm的块状杂物，避免卸料时大块物料砸损后续接料设备，格栅的安装角度与料斗底板呈12度夹角，

　　转运过程中散料不会因为车辆颠簸从格栅缝隙大量漏出，卸料时又能保证散料顺畅滑落。轮组的安装轴距经过配重计算，满载状态下80%的载荷由轮组承担，牵引端仅承担20%左右的垂直载荷，保证牵引行驶的稳定性，即使在非硬化的泥泞路面行驶，也不会因为牵引端载荷过大导致牵引车驱动轮打滑。料斗的侧围上设置的吊装挂点，可配合吊车完成整体吊装装卸，挂点位置与料斗重心重合，吊装时料斗保持水平状态，不会出现倾洒物料的情况。
