120×80厘米标准通用仓储托盘结构

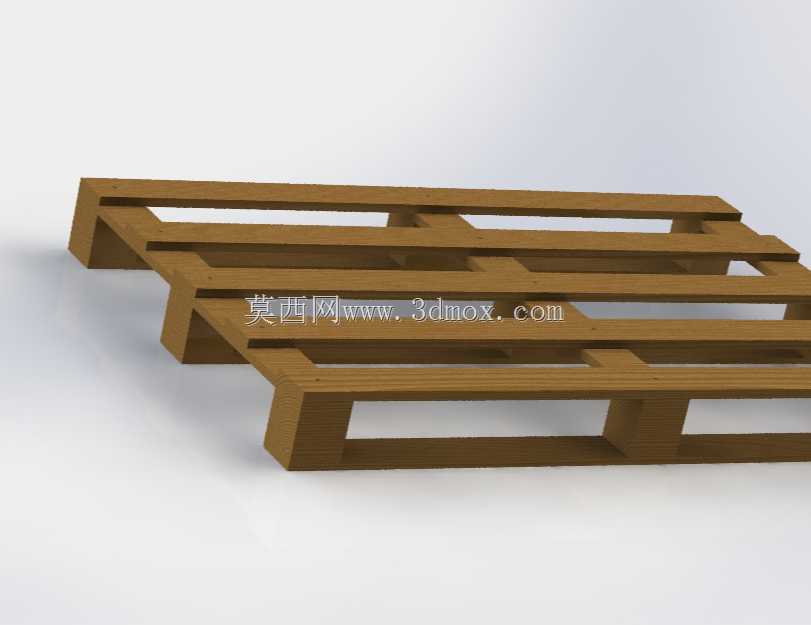

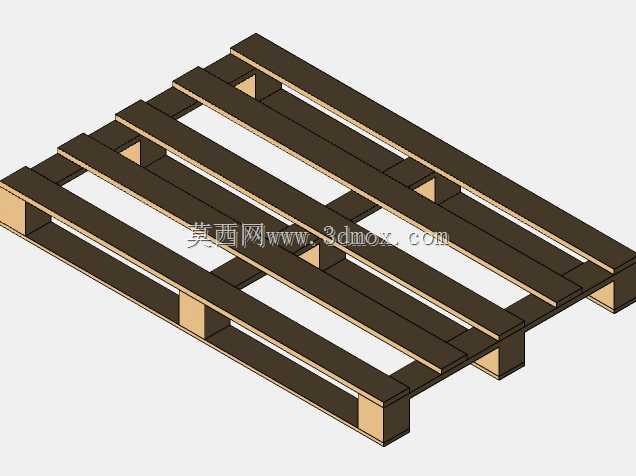

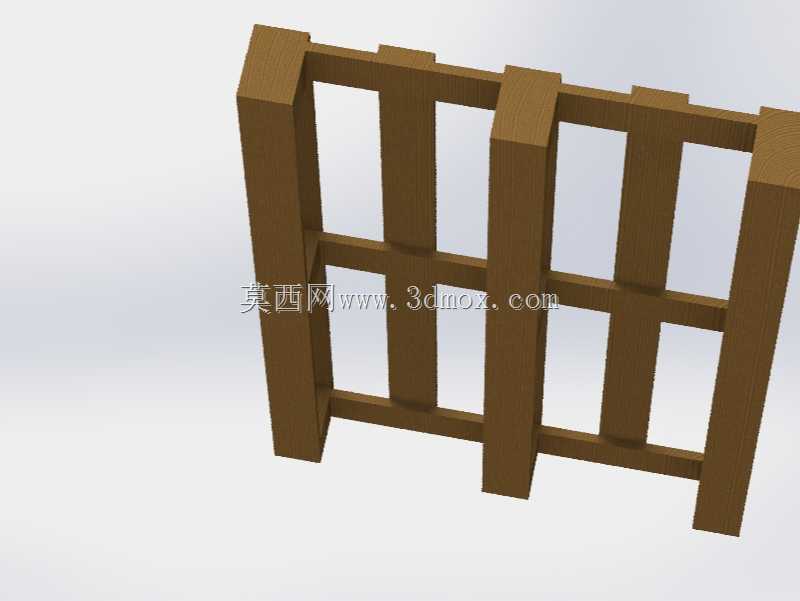

　　在生产制造端的成品出库暂存环节、第三方物流的周转分拨场景、电商仓的整箱拣货堆叠作业里，这类120×80厘米规格的通用托盘是跨场景适配性最强的单元化载具，也是目前国内流通领域使用占比最高的托盘尺寸之一，能完美匹配标准货运车厢的内部宽度，在20英尺、40英尺标准集装箱内也可实现无间隙排布，最大化利用运输装载空间。从结构设计逻辑来看，这款托盘采用川字底梁布局，三根纵向支撑梁沿托盘长度方向均匀分布，既保证了手动液压搬运车、平衡重式叉车从四个方向均可进叉作业，又通过底梁的等距排布分散了面板承受的集中载荷，避免整箱货物堆叠时面板局部受压产生永久形变。面板部分采用整铺式实木板材拼接，板材之间预留3-5毫米的均匀伸缩缝，

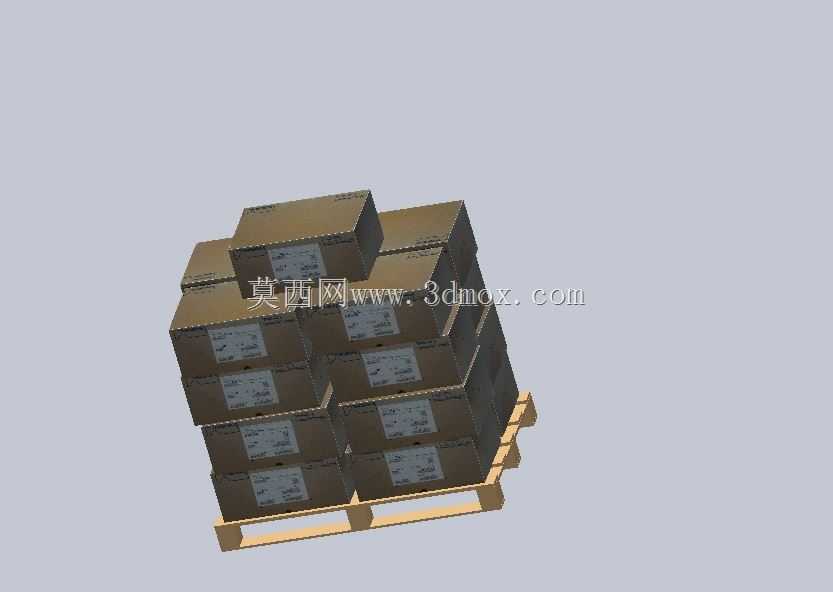

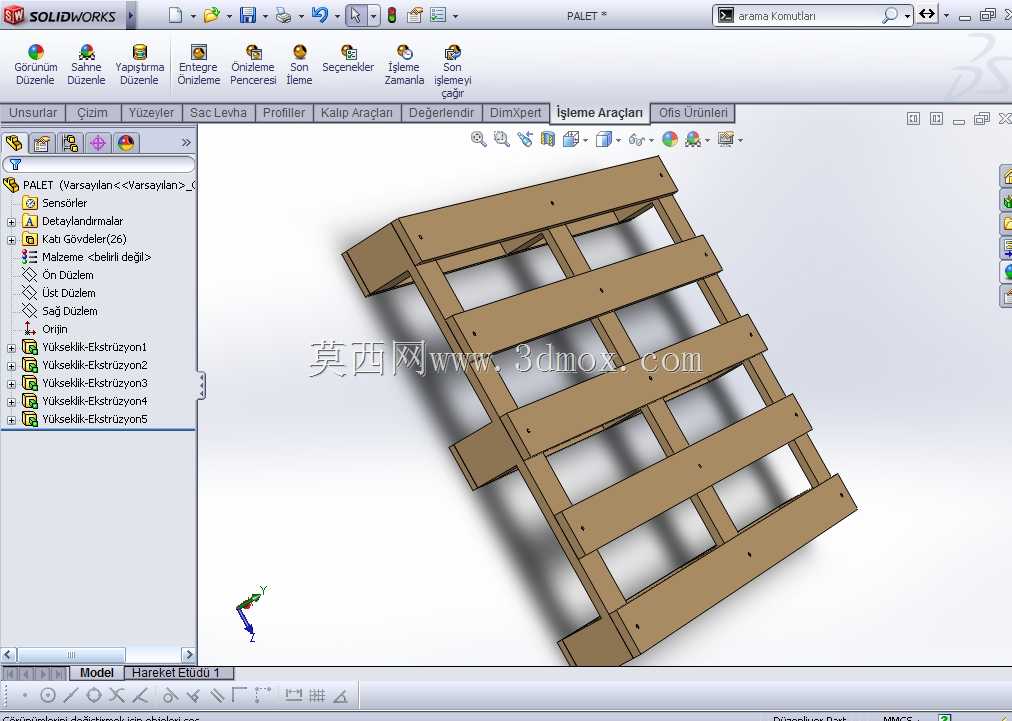

　　可适应不同温湿度环境下的木材胀缩，避免梅雨季节板材吸水膨胀起拱、冬季干燥环境下板材收缩开裂的问题，所有拼接位置均采用镀锌钢钉斜向锚固，钉头完全沉入板材表面以下，不会突出刮伤货物外包装，也不会在搬运过程中勾挂缠绕膜造成包装破损。实际使用过程中，这款托盘的额定静载可达到1.5吨，动载满足0.8吨的常规周转需求，堆叠码放时底层托盘可承受上方3层满载托盘的总载荷，适配绝大多数快消品、工业零部件、包装成品的仓储周转需求。在三维建模阶段，需要重点还原托盘的进叉口净空尺寸，进叉口高度预留100毫米，完全符合国内主流手动液压车、电动叉车的叉齿厚度要求，不会出现现场作业时叉齿无法插入的适配问题；托盘的四个边角均做了15毫米的圆弧倒角处理，

　　既减少了搬运过程中边角磕碰造成的木材掉渣、劈裂问题，也避免了尖锐直角划伤作业人员的工装或皮肤。针对带板运输的场景，托盘的整体平面度公差控制在2毫米以内，整托货物堆叠后不会出现重心偏移倾斜的问题，配合缠绕膜打包可实现整托货物的稳定转运，无需额外的加固绑带。在自动化立库场景中，这款托盘的外形尺寸公差严格控制在±3毫米范围内，可适配自动化立体仓库的输送线、堆垛机的货叉定位精度要求，不会因为尺寸偏差导致卡线、定位失败的问题。底梁的底部设计有2毫米的防滑倒角，在输送辊筒上传输时可顺畅过渡，不会出现卡滞跳料的情况。从日常维护的角度来看，这款托盘的单块面板、单根底梁均可单独更换，局部损坏时无需整体报废，只需替换对应损坏部件即可继续投入使用，

　　大幅降低了仓储载具的长期投入成本。建模过程中对木材的纹理、拼接缝隙、钢钉的沉头位置都做了1:1还原，可直接用于仓储物流仿真、产线布局规划、货物堆叠模拟等场景的可视化展示，也可作为物流设备选型阶段的尺寸校核参考，帮助设计人员提前预判仓储空间利用率、叉车作业通道宽度、货架层间净空等关键参数，避免后期现场施工时出现尺寸不匹配的返工问题。
