LG-MV高压传入总机计量柜结构设计

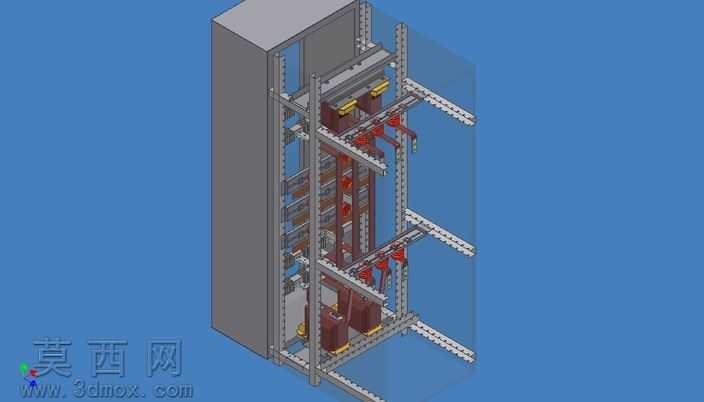

本模型为6kV电压等级传入总机计量柜的三维结构设计，采用Autodesk Inventor完成全参数化建模，完整还原了柜体从外部框架到内部元器件排布的全部细节。建模过程中首先搭建了柜体的主框架结构，采用标准C型材安装立柱搭配横向安装梁的组合形式，所有安装孔位均按照电气安装规范预留，框架拼接处的连接孔、接地点位都做了精准建模，保证框架结构的装配合理性。在内部元器件建模部分，依次完成了进线母排、高压互感器、计量模块、隔离开关、绝缘支撑件等核心部件的建模，母排的弯折角度、相间距离严格遵循高压配电的安全间距要求，互感器的安装支架做了适配性结构设计，既保证元器件安装的稳固性，也预留了足够的接线操作空间。材质设置上，柜体框架采用静电喷涂冷轧钢板材质，渲染时调整了哑光灰的表面粗糙度参数还原真实柜体的漆面质感；母排部分按照相序分别设置了红、黄、绿三色铜质材质，搭配金属反光参数还原铜排的金属质感；绝缘部件设置了红色环氧树脂材质，表面做半哑光处理，区分于金属部件的视觉效果。结构设计上采用分层排布思路，上部设置进线母排室，中部布置计量与开关元件，下部预留出线与接线空间，各功能区之间通过安装梁做物理分隔，既方便生产装配时的工序拆分，也便于后期运维时的元件检修。所有元器件的安装位置都预留了标准安装尺寸，模型支持导出工程图直接用于生产下料，柜内的走线空间、安全净距都经过模拟校验，避免实际装配中出现干涉问题，整体结构紧凑合理，在满足计量功能需求的同时，兼顾了柜体的安装便捷性与运行安全性，可直接用于高压配电场景的柜体方案设计参考、装配工艺模拟以及教学演示使用。
