ProE环境下怀表式时钟结构仿真设计

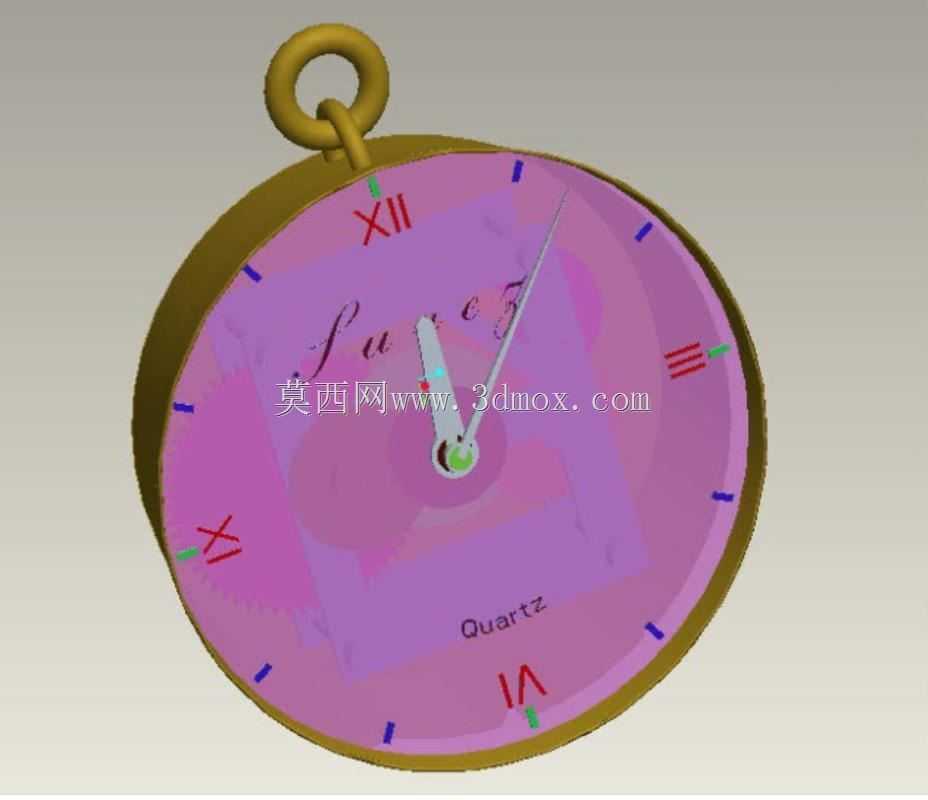

　　日常计时场景中，便携怀表类计时装置的结构设计，核心在于紧凑空间内的传动布局与外观协调性，本次设计的怀表式时钟结构，首先从实际使用场景出发，考虑随身佩戴、桌面摆放两类使用需求，顶部设置一体化挂环结构，挂环与表壳主体采用圆弧过渡连接，既保证穿绳、挂扣的安装空间，也避免尖锐棱角带来的使用剐蹭问题，挂环内径预留足够穿绳余量，适配常规挂绳、表链的穿装尺寸，不会出现挂接件无法穿过的装配问题。

　　从功能实现逻辑来看，该时钟采用石英钟核心走时逻辑，表盘区域做了分层次的视觉设计，罗马数字刻度采用凸起式结构布局，12、3、6、9四个主刻度做加长标识处理，其余小时刻度采用短条标识，分钟刻度通过表盘边缘的细条标识区分，读时视角下刻度层级清晰，不会出现视觉混淆。指针组件采用时分针分层装配结构，时针做短宽造型，分针做细长造型，指针转轴处设置限位挡片，避免指针转动过程中出现轴向窜动，保证走时过程中指针与表盘的间隙恒定，不会出现刮蹭表盘的卡滞问题。

　　设计过程中首先确定表壳的整体轮廓边界，整体采用圆形壳体结构，壳体边缘做圆弧收边处理，握持时不会硌手，壳体壁厚根据常规塑料成型或金属冲压的工艺要求设定，保证结构强度的同时控制整体重量，适配随身佩戴的重量需求。表盘底色采用柔和的紫色调，刻度采用红色标识，指针采用银白色金属质感配色，视觉对比清晰，读时辨识度高，表盘下部预留石英标识区域，明确核心走时部件的类型。

　　传动结构布局上，将走时核心模组布置在表盘正后方的中心区域，电池仓围绕核心模组做环形布局，充分利用圆形壳体的内部空间，避免空间浪费，各传动齿轮的啮合间隙按照精密计时机构的公差要求设定，保证走时精度的同时降低传动阻力，减少能耗。表壳与后盖采用卡扣式连接结构，预留电池更换的操作空间，日常更换电池时无需额外工具即可拆开后盖，维护操作便捷。

　　从安装边界来看，整体结构的外轮廓尺寸适配常规怀表的握持尺寸，既不会因为尺寸过大导致随身携带有赘感，也不会因为尺寸过小导致读时费力，挂环与表壳的连接部位做加强筋处理，避免长期挂接使用出现连接断裂的问题。表盘表面预留透明表蒙的安装台阶，表蒙采用平面透明结构，与表壳台阶配合处设置密封槽，可加装密封圈提升日常使用的防尘防水能力，适配日常随身使用的复杂环境，避免汗液、灰尘进入壳体内部影响传动结构的正常运行。

　　在结构仿真验证阶段，重点验证了指针转动过程中的同轴度，确保时分针转动过程中不会出现偏摆，各刻度位置对应的指针指向精度符合计时装置的读时要求，同时对表壳的抗摔性能做了结构校核，壳体边缘的圆弧结构能够在跌落时分散冲击力，降低壳体破损的概率，挂环部位的连接强度按照日常挂接的受力倍数做安全余量设计，保证长期使用的结构可靠性。
