便携透明运动水壶外观结构三维设计

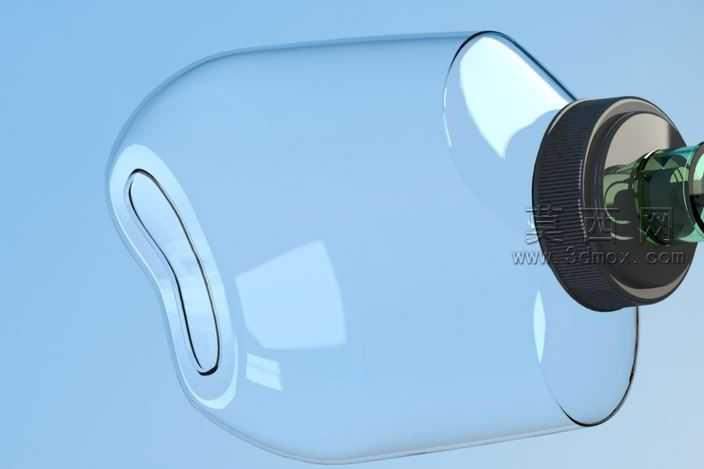

本作品为便携运动水壶的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先基于人体工程学握持需求绘制壶身基础轮廓曲线，针对壶身侧部的内凹握持区域做了连续曲面过渡处理，通过曲率连续的曲面放样命令生成壶身主体，确保握持时贴合手掌弧度，无突兀棱角带来的硌手感。壶身整体采用高透PC材质的视觉表现，渲染阶段调整材质的折射参数、透光率与表面粗糙度，还原透明塑料通透清亮的质感，同时在曲面转折处添加符合真实光学规律的高光与反射效果，模拟光线穿过透明壶身的折射光影，让壶身的通透质感更具真实感。壶口部分采用螺纹旋合结构设计，建模时精准还原了外螺纹的牙距、牙型参数，配套的旋盖表面做了防滑滚纹处理，滚纹的凹凸间距、深度都参照实际量产防滑盖的参数设置，既保证视觉上的防滑肌理真实，也能在结构层面实现旋合时的摩擦力需求。壶嘴部分做了窄径出水设计，通过曲面裁剪与加厚命令生成出水通道，确保出水时水流集中不易洒漏。整体设计思路围绕运动场景的使用需求展开，壶身的大弧度曲面既保证了足够的储水容量，也通过曲面造型提升了外观的流畅感，侧部的内凹握持区在不额外增加防滑结构的前提下提升了握持稳定性，避免运动中手持水壶打滑脱落。渲染阶段采用柔和的冷色调环境光，突出透明壶身的干净质感，在壶身边缘添加细微的菲涅尔反射效果，让塑料材质的表现更贴近实物，整体模型的曲面精度满足后续结构开模、外观渲染展示的多重需求，各部件的装配间隙都参照实际装配公差设置，螺纹旋合部分可实现动态装配模拟，直观展示壶盖与壶身的配合关系。
