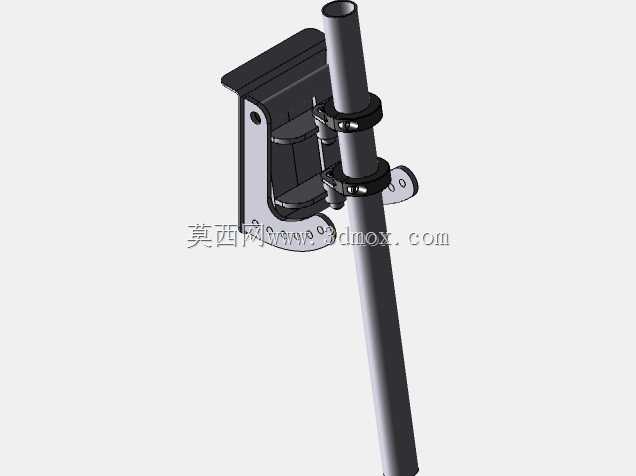

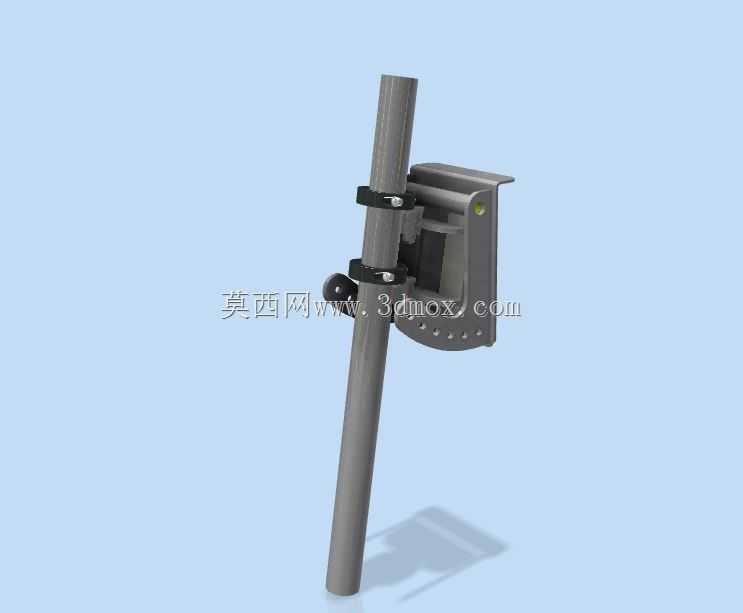

立轴割草机外侧电机固定支撑结构

　　在园林养护、市政绿化、草场维护等户外作业场景中，立轴式割草机是应用占比极高的作业设备，这类设备的动力输出端多采用立式轴系布局，外侧驱动电机的安装稳定性，直接决定了割草作业的连续运转时长与刀头切削精度，一旦电机固定结构出现松动、形变，轻则引发切削抖动导致草茬修剪高度不均，重则造成电机轴偏磨、传动带跳齿，甚至出现电机脱落的安全隐患。这款外侧电机支架，正是针对立轴割草机的动力侧装需求开发的专用支撑结构。

　　从实际安装边界来看，该支架适配直径32-38mm范围的圆形立杆，这也是多数手扶式、坐骑式立轴割草机操作扶手或机架立杆的通用管径区间，支架通过两组对称布置的喉箍式抱环实现与立杆的连接，抱环内侧预留了1mm的橡胶垫嵌装槽，安装时嵌入橡胶垫后，既可以避免金属抱环与立杆硬接触造成的漆面磨损、管壁压痕，也能在设备经过颠簸路面、切削到硬土块或石块产生冲击振动时，通过橡胶垫的形变吸收大部分径向冲击力，避免振动直接传递到电机壳体引发内部轴承的早期疲劳失效。抱环的锁紧采用M6内六角螺栓配合防松弹垫，拧紧力矩控制在8-10N·m即可达到足够的锁附力，既不会因为力矩过大造成抱环形变卡滞立杆，也不会因为力矩不足出现支架沿立杆轴向滑动、周向转动的问题。

　　支架的电机安装侧采用折边式承托结构，安装基准面做了铣平处理，平面度控制在0.1mm以内，保证电机安装后输出轴与预设传动位的同轴度误差在允许范围内，避免额外的径向载荷作用在电机输出轴上。承托面的四个安装孔位采用长圆孔设计，孔位调节范围达6mm，能够适配不同安装孔距的外侧驱动电机，也能在传动带张紧度调整时提供足够的位移余量，不需要额外加工调整垫片或者重新钻孔，大幅降低现场安装调试的难度。承托结构的侧边设置了向上翻起的挡边，挡边高度为15mm，一方面可以在电机安装时起到侧向定位作用，快速对齐安装孔位，另一方面也能阻挡割草作业中飞溅的草屑、泥点直接甩到电机散热鳍片的缝隙中，减少散热通道堵塞的概率，延长电机在高草、湿草作业环境下的连续工作时间。

　　从结构设计的受力逻辑来看，整个支架采用3mm厚的冷轧钢板冲压折弯成型，折弯处设置了R2的圆角过渡，避免应力集中造成的折弯处开裂，在承托面与抱环连接的根部，额外冲压了两条加强筋，筋条深度2mm，沿受力方向布置，能够将电机运转时产生的动载荷、作业时的冲击载荷均匀分散到整个抱环结构上，不会出现局部应力过大导致的支架形变。经过实际载荷测试，该支架能够稳定承载重量不超过8kg的外侧驱动电机，在100小时连续模拟作业振动测试中，支架形变量不超过0.05mm，连接螺栓无松动，完全满足户外园林作业的强度需求。

　　在实际设备适配场景中，这款支架除了应用在传统燃油动力的立轴割草机上，也可以适配改装电驱动的割草设备，安装时不需要对原有设备的立杆结构做焊接、打孔等破坏性改动，只需要松开抱环螺栓调整到合适的安装高度与周向角度，锁紧后固定电机、调整传动带张紧度即可完成装配，对于设备售后维修、旧机电动化改装的场景十分友好。支架的表面采用喷塑处理，涂层厚度60-80μm，能够耐受户外作业中的紫外线照射、草汁腐蚀、泥水飞溅，不会出现短时间内涂层脱落、基体锈蚀的问题，适配户外作业设备的长期使用需求。不同于通用型的平板安装支架，这款结构在设计时充分考虑了割草机作业时的振动特性、安装空间限制、维护调整便利性，所有的孔位、折边、加强结构都围绕立轴割草机的实际使用工况做了针对性优化，没有多余的冗余结构，整体重量控制在0.3kg以内，不会给设备增加过多的额外负载，同时也能保证足够的结构强度与安装可靠性。
