船用指针式电压检测表盘结构设计

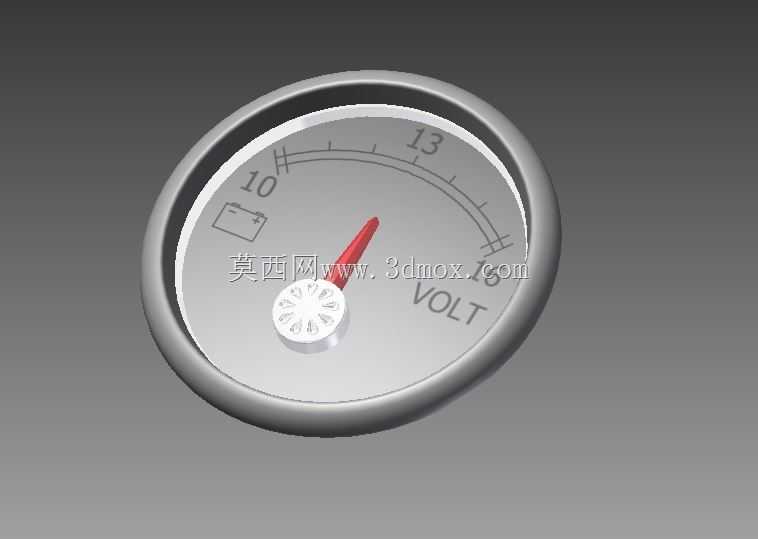

　　在船舶电气系统的运维与状态监测场景中，电压参数的实时可视化读取是保障供电回路稳定、排查线路故障的核心环节，这款指针式电压表盘的三维结构设计，完全围绕船载工况的实际使用需求展开。不同于民用场景的普通电压测量装置，船用电气仪表需要适配船舱内相对复杂的安装环境，既要保证读数清晰直观，也要兼顾安装空间的适配性与结构的耐用性。从功能特性来看，这款表盘采用经典的动圈式指针指示结构，刻度区间覆盖10V到16V的直流电压检测范围，刻度标识采用大字号蚀刻印刷工艺，配合高对比度的红色指针，即使在船舱光线不足、存在轻微振动的工况下，运维人员也能快速完成电压数值读取，避免因读数偏差误判供电状态。表盘正面设置的电池标识区域，

　　专门对应船载蓄电池组的电压监测回路，能够直观反映启动电瓶、备用供电电池组的实时电压状态，帮助船员及时掌握储能单元的电量水平，预防航行中出现供电中断的风险。设计过程中，首先对表盘的安装边界做了明确界定：整体采用圆形嵌入式安装结构，外圈的金属包边既作为结构防护层，也承担安装定位的功能，安装时仅需在控制面板上开出对应直径的圆形开孔，将表盘嵌入后通过后侧的卡扣结构即可完成固定，不需要额外设计复杂的安装支架，能够适配船舶控制台、配电盘上厚度在1.5mm到3mm之间的金属面板安装需求，不会占用过多的柜内纵深空间。表盘的刻度盘基底采用哑光金属材质，避免船舱照明光线反射造成的读数干扰，指针的转动轴位于表盘中心偏下位置，转动阻尼经过针对性调校，

　　在船舶正常航行产生的持续振动下，指针不会出现无规则晃动，保证读数的稳定性。指针根部的花瓣状装饰压盖，除了起到固定转轴、遮挡内部结构的作用，也能在一定程度上阻挡舱内的潮气、灰尘进入表盘内部，延长内部测量机构的使用寿命。从结构细节来看，表盘外圈的卷边处理做了圆角过渡，安装时不会划伤操作人员的手部，也不会对安装面板的漆面造成剐蹭破坏；刻度线的长度做了区分处理，整数电压刻度线更长，半值刻度线稍短，配合清晰的数字标识，能够让操作人员快速估读到0.5V级别的电压数值，满足日常巡检的精度需求。不同于数显式电压检测装置，这种指针式结构不需要额外的背光供电回路，即使在供电回路出现异常、辅助电源失电的极端情况下，只要被测回路存在电压，

　　指针就能正常指示数值，可靠性更适配船舶航行的高可靠性要求。在建模过程中，对表盘各部件的装配间隙做了精准控制，指针与刻度盘之间保留0.3mm的安全间隙，既避免转动过程中出现剐蹭卡滞，也不会因为间隙过大造成视差读数误差；外圈包边与表盘基底的配合采用过盈压装结构，不需要额外的粘接或紧固件，装配工序简单，也能避免长期使用后出现结构松动。考虑到船用环境的防潮需求，表盘的前侧透明视窗与外圈包边之间预留了密封胶圈的安装槽位，实际生产时加装密封胶圈后，能够达到IP54级别的防护水平，阻挡舱内的盐雾、潮气侵入表盘内部，避免内部金属部件出现锈蚀卡滞。这款表盘的结构设计没有采用多余的装饰性元素，所有结构特征都服务于实际使用需求：大尺寸的VOLT标识明确标注测量参数类型，避免运维人员误将其他参数仪表混淆；刻度区间的选择完全匹配船用12V直流供电系统的正常电压波动范围，不会因为量程过大造成读数精度不足，也不会因为量程过小无法覆盖过压状态的监测需求。在安装兼容性上，这款表盘后侧的接线端子采用标准的6.3mm插片结构，能够直接适配船舶电气系统通用的接线端子，不需要额外制作转接线缆，降低现场改装与安装的工作量。整体结构的零件数量控制在最低水平，除了内部的测量机芯外，外部可见结构仅由外圈包边、刻度盘、指针、压盖四个部件组成，后期维护时仅需拆开后侧的固定卡扣即可完成机芯更换，不需要整体报废整个表盘，能够降低船舶运维的配件成本。
