工业仓储用多层悬臂式管材存放机架

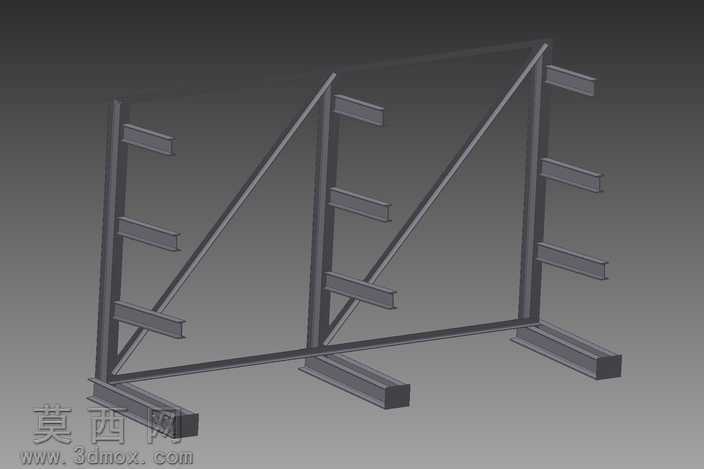

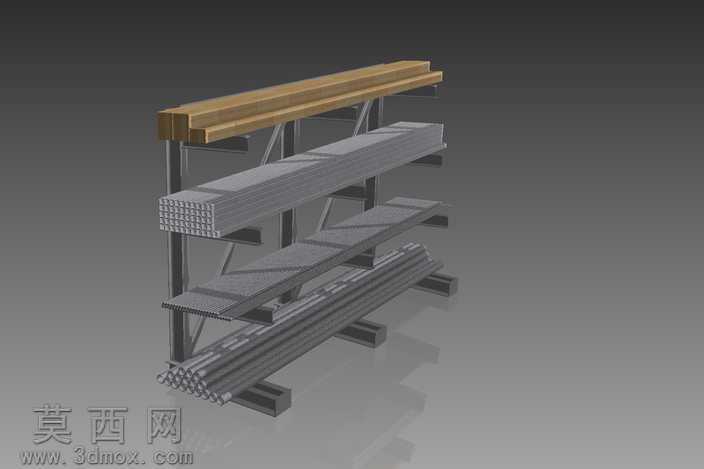

本模型为工业仓储场景使用的多层悬臂式管材存放机架，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循仓储货架的力学承载逻辑，对每一处连接节点、支撑构件都做了精细化的几何还原，确保模型结构与实际生产使用的机架尺寸比例完全一致。模型渲染阶段采用了工业产品常用的写实渲染方案，针对不同构件的材质特性做了区分处理：机架的主支撑立柱、斜向加强筋、水平悬臂梁均采用热轧型钢材质，渲染时还原了金属表面哑光防锈漆的质感，表面带有细微的钢材纹理与均匀的漆面反光，真实呈现工业金属构件的视觉特征；最上层承托面采用实木板材材质，渲染时还原了木材的自然纹理与温润的哑光质感，与金属构件形成明确的材质区分，也对应实际使用中上层放置易刮花型材的防护需求。结构设计上，该机架采用单侧多层悬臂布局，从下到上共设置四层承托位，每层悬臂下方都加装了三角形斜撑结构，斜撑两端分别与立柱、悬臂梁做刚性连接，通过三角形稳定结构大幅提升悬臂的承载能力，避免长尺寸管材放置后出现悬臂下弯变形的问题；底部设置了加宽的落地支撑脚，增大机架与地面的接触面积，降低整体重心，即使放置满重载的金属管材、型材也能保证放置稳定性，不会出现侧翻风险。各层承托位的间距经过合理规划，最下层预留了更大的竖向空间，用于堆放成捆的圆管类物料，中间两层承托面为平整的钢板结构，用于放置方管、矩形管等规整型材，最上层的木质承托面可放置表面要求较高的装饰型材或精加工工件，不同层级的功能分区清晰，能够满足多品类长尺寸物料的分类存放需求。建模过程中对构件的连接细节做了完整还原，包括立柱与悬臂的焊接节点、斜撑的连接位置、底部支撑脚的固定结构都没有做简化处理，既可以用于仓储布局方案的可视化展示，也可作为同类仓储货架设计的结构参考，模型整体布线规整，无多余几何面，材质分层清晰，可直接导入各类三维场景做进一步的渲染或装配调整。
