LMEUU系列直径5-80mm线性滚珠轴承结构设计

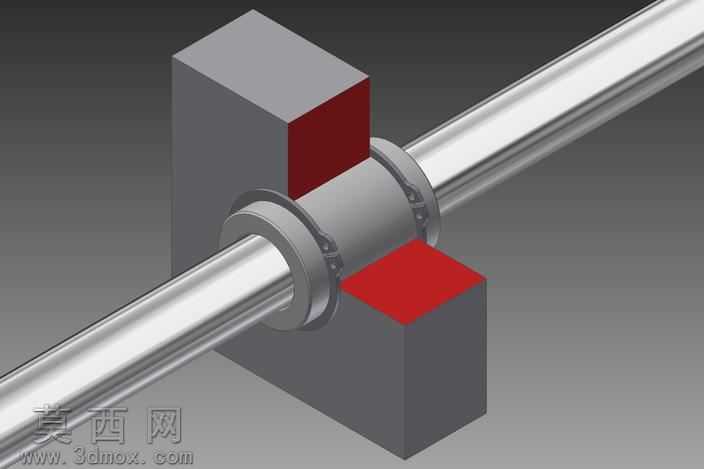

本作品为LMEUU类型线性滚珠轴承的三维参数化设计模型，覆盖直径5mm至80mm的全规格尺寸段，建模过程严格遵循线性轴承的行业通用设计规范，在三维软件中首先完成基准轴、基准面的搭建，以轴承的公称内径为核心驱动参数，依次构建外圈主体、保持架、循环滚珠槽、密封端盖的基础特征。建模时针对滚珠的循环回路做了精细化处理，将滚珠与滚道的配合间隙控制在合理公差范围内，既保证模型的结构真实性，也避免后续装配出现干涉问题。材质渲染阶段，对外圈金属部件赋予哑光铬钢材质，还原轴承钢经热处理后的细腻金属质感，对保持架部分赋予工程塑料材质，区分不同部件的材质属性，对配套展示的光轴赋予抛光不锈钢材质，突出轴类零件的高光金属特性，对示意安装的基座块分别赋予磨砂铸铁材质和醒目的红色警示漆面，清晰区分固定结构与运动部件的边界。结构设计上完整还原了LMEUU型线性轴承的开放式安装法兰结构，法兰端的安装孔位、螺栓沉槽均按照标准尺寸建模，可直接用于装配模拟；轴承内部的滚珠排列方式、返向器的弧度结构都做了1:1还原，能够直观展示线性轴承实现直线往复运动的工作原理。设计思路围绕通用机械装配场景展开，配套的安装基座与光轴为示意结构，帮助使用者快速理解该类轴承的安装方式与配合关系，模型所有特征均为可编辑参数化特征，可根据实际选型需求调整对应尺寸规格，适配不同的直线传动设计场景，可用于机械设计教学、设备装配演示、选型方案展示等多种用途，模型的结构比例协调，渲染效果真实，能够清晰展现线性滚珠轴承的内外构造与装配逻辑。
