86系列法兰式混合步进电机结构设计

　　这款86机座号的步进电机，是自动化传动场景里应用极广的开环执行元件，日常在数控雕刻机的进给轴、3D打印设备的运动模组、小型传送带的驱动端、包装设备的送料机构里都能见到它的身影，核心作用是把电脉冲信号转化为对应角位移，每接收一个脉冲信号就转动固定步距角，不存在累计误差，非常适合对位置精度有基础要求、成本控制较严的中低速传动场景。

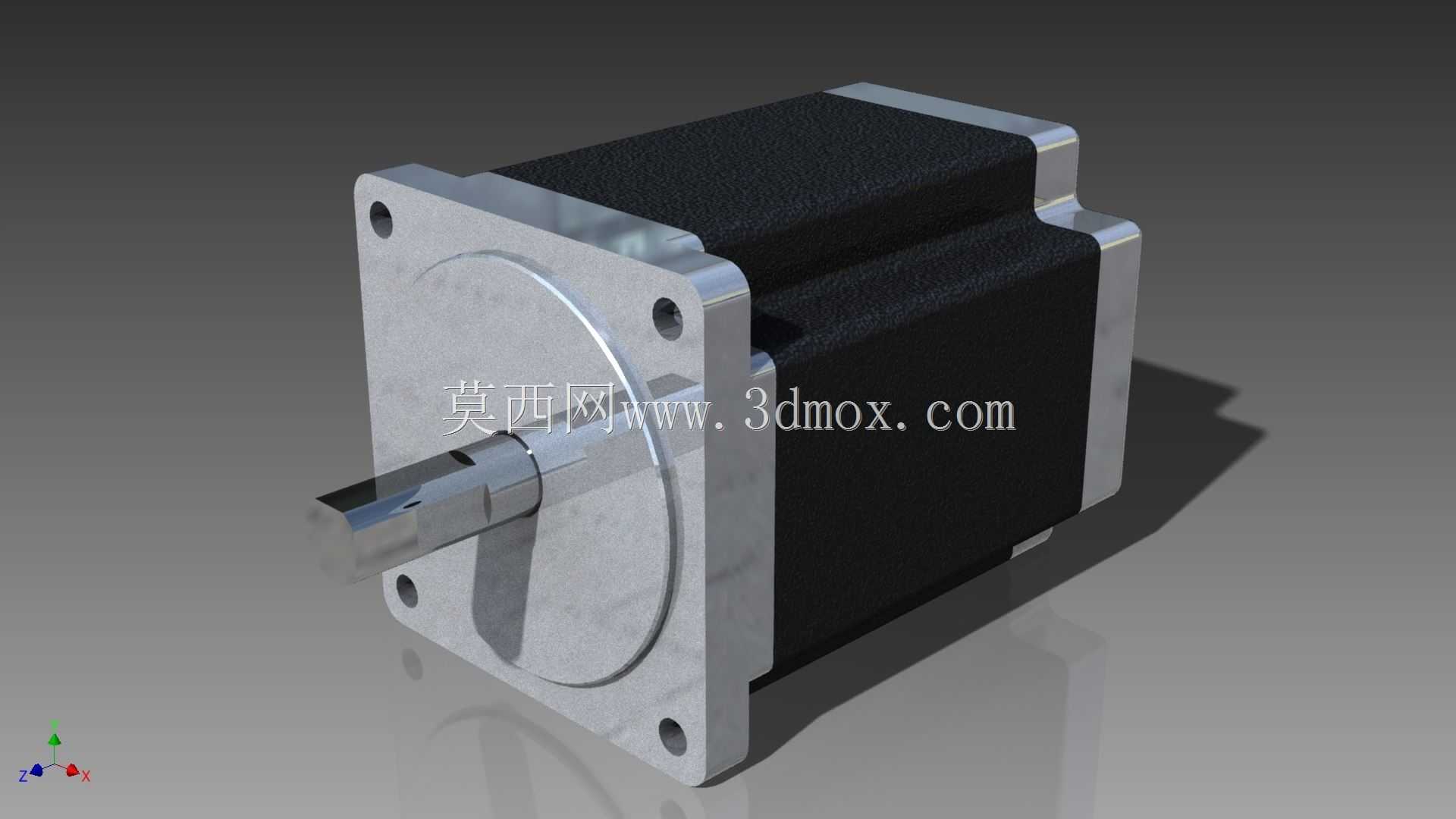

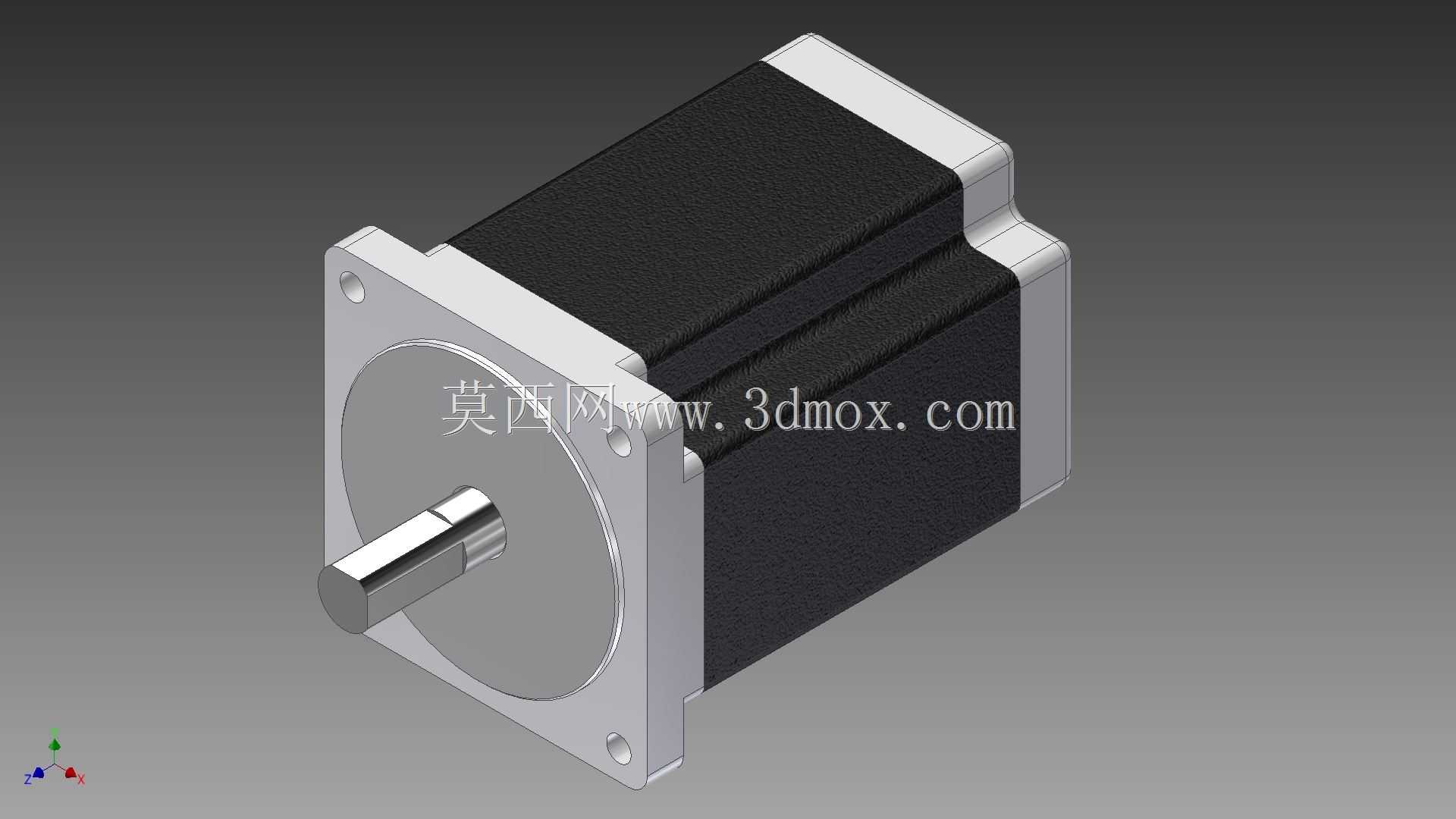

　　从结构设计来看，这款电机采用方形机座搭配前端方形法兰的安装形式，前端法兰预留四个沉头安装孔，孔位分布符合86系列步进电机的通用安装规范，安装时可以直接从法兰正面穿入螺栓固定在设备安装立板上，也可以配合电机安装座实现卧式固定，适配不同设备的安装空间需求。输出轴采用单出轴D型切边设计，轴径与键槽尺寸匹配通用的联轴器、同步带轮安装公差，不需要额外加工就能直接和传动部件连接，切边结构可以有效防止传动轮和输出轴之间出现周向打滑，保证扭矩传递的可靠性。

　　电机本体的定子绕组采用集中式绕线工艺，转子部分搭配高性能永磁磁钢，能在额定转速范围内输出稳定的保持扭矩，低速运行时不会出现明显的振动和丢步问题，完全满足常规自动化设备的点位运动需求。机身外壳采用黑色喷塑的铝合金拉伸壳体，前后端盖为镀锌钢材加工而成，既保证了结构强度，又能通过壳体表面快速散出绕组工作产生的热量，长时间连续运行也不会出现过热退磁的问题。

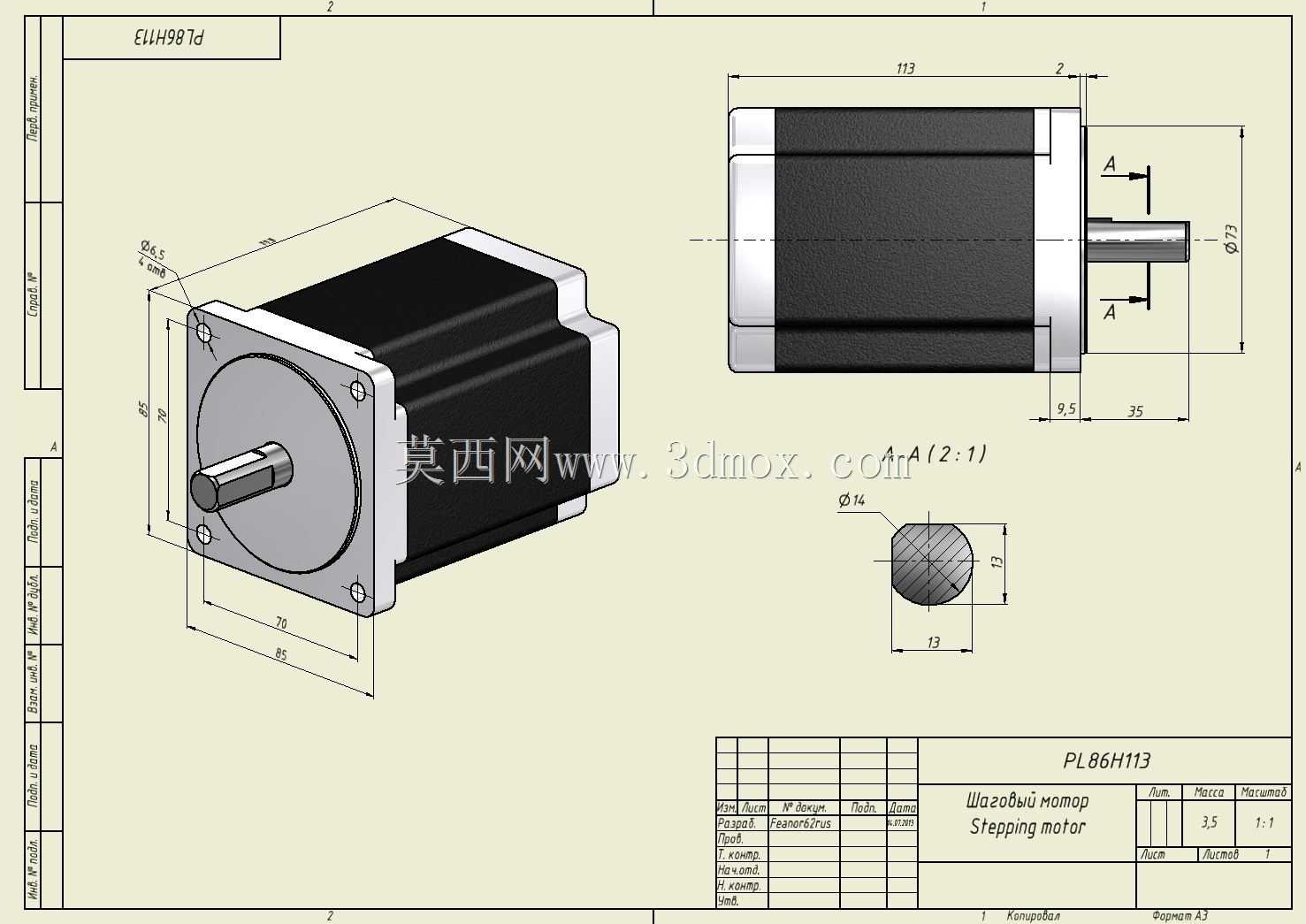

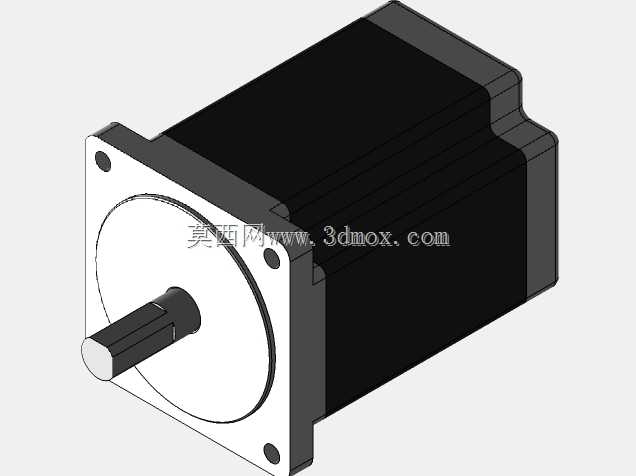

　　做三维建模的时候，这款模型的安装边界尺寸完全按照实物1:1还原，法兰安装面到电机尾部的总长度、法兰边长、安装孔的中心距、输出轴的伸出长度与直径、D型切边的平面位置都做了精准复刻，结构工程师在做设备整体布局的时候，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸，能大幅缩短设备设计阶段的选型校核时间。要注意的是，这类步进电机的尾部通常预留了编码器安装位，如果后续需要改成闭环步进，也可以在这个模型基础上直接叠加编码器结构，不需要重新调整电机主体的安装尺寸。

　　在实际选型应用中，这款电机的安装法兰和机身截面尺寸统一，不同机身长度的型号对应不同的输出扭矩，做设备设计时可以根据负载需要的扭矩大小选择对应长度的型号，安装接口完全通用，不需要修改设备上的安装孔位，给后续设备升级迭代留出了足够的调整空间。电机的出线位置设置在机身侧面，建模时也预留了线缆的弯折空间，避免设备装配时线缆和周边结构件出现挤压磨损的问题。
