复古款家用小型燃木烘烤炉结构设计

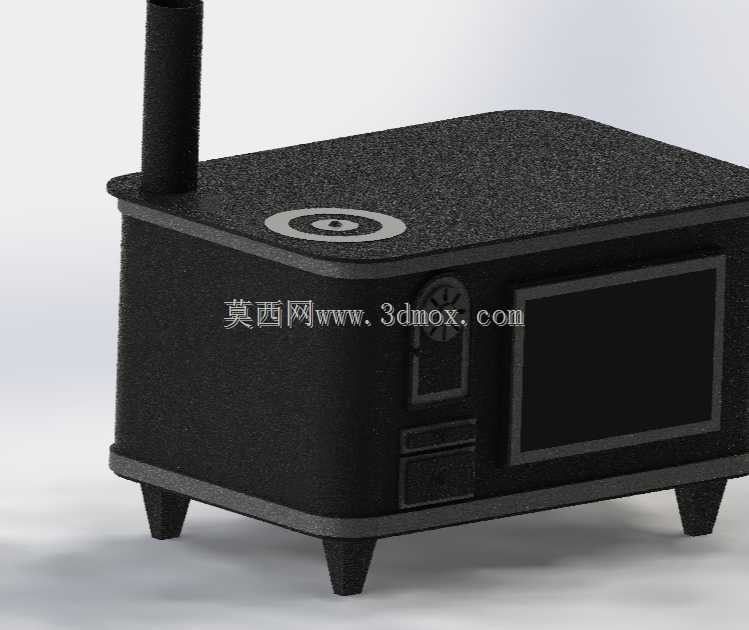

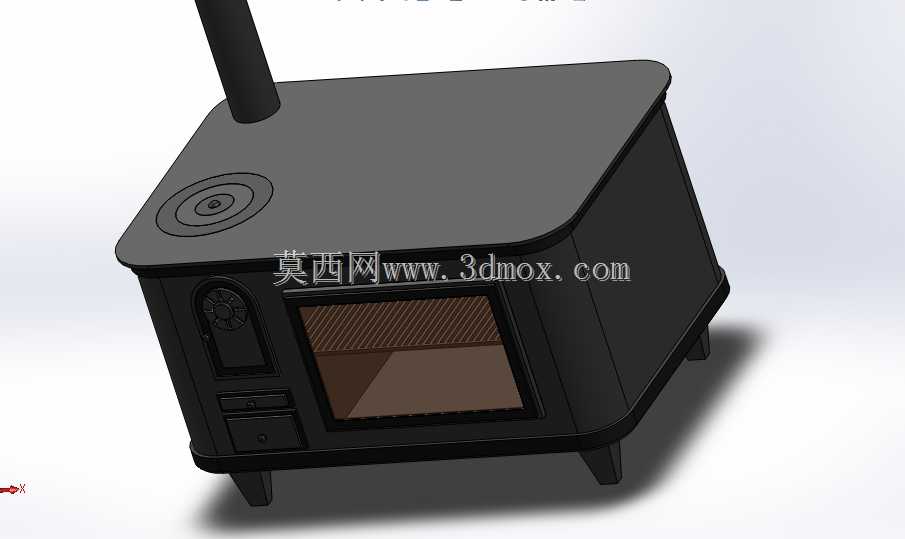

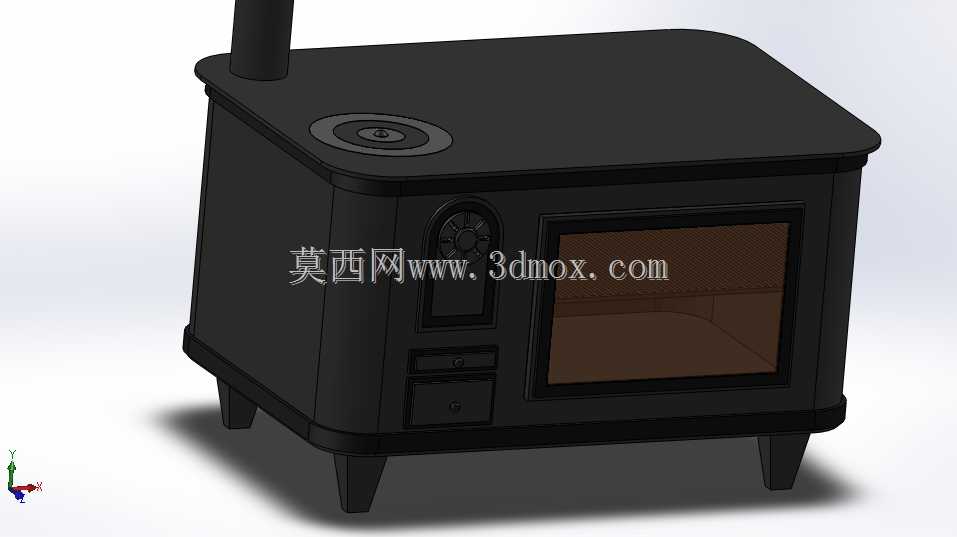

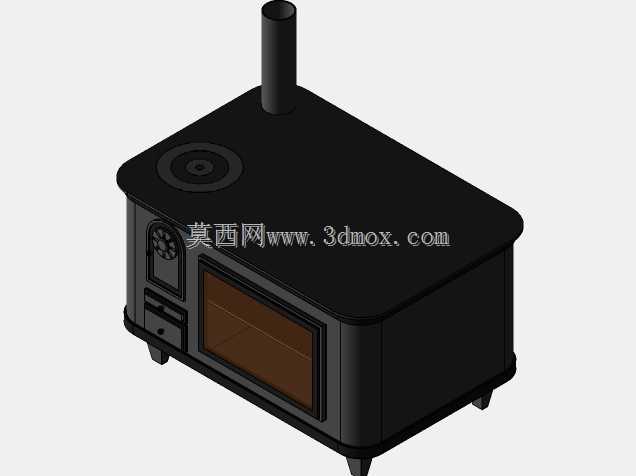

　　这款烘烤设备的三维结构设计，主要面向小型民宿、乡村自建房的室内采暖与食物烘烤复合场景，区别于常规电加热烤箱，它采用固体燃料燃烧供热的结构逻辑，在满足低温烘烤食材需求的同时，可兼顾小范围空间的空气采暖功能，适配无集中供暖、偏好传统燃木供热的使用场景。从结构布局来看，设备整体采用圆角长方体的主体框架，底部设置四个等高支撑脚，将炉体抬离地面120mm左右，既避免炉体底部高温直接接触地面引发防火隐患，也预留了底部空气流通的散热间隙，减少地面积尘、潮气对炉体底部金属壳体的腐蚀。炉体正面设置大面积耐高温观察窗，窗体采用边框压合的密封结构，内嵌深色耐高温微晶玻璃，用户无需开启炉门即可观察内部食材烘烤状态与燃料燃烧情况，

　　观察窗周边的炉门框做了阶梯式止口设计，配合耐高温密封填料，可减少炉内热量从门缝处外泄，同时避免烟气溢出到室内空间。观察窗左侧设置集成式控制旋钮与储物抽屉结构，上部旋钮用于调节底部进风挡板的开合角度，通过控制进风量调整燃烧速率，进而实现炉内温度的区间调控，下部两个小型抽屉分别用于存放点火辅助工具、承接燃烧后的灰烬，抽拉结构采用简易滑轨配合限位挡块，抽拉过程无卡滞，且完全推入后可与炉体外表面保持齐平，无突出结构避免日常通行剐蹭。炉体顶部设置圆形辅助加热位，可放置小型水壶实现温水功能，顶部后侧伸出排烟管道接口，接口采用标准圆管插接结构，可适配常规直径的家用排烟管，安装时需对接延伸至室外的排烟通道，将燃烧产生的废气完全排出，

　　接口处设置可调节的排烟挡板，可辅助调整炉内的负压状态，控制排烟速率。设计过程中优先考虑了壳体的钣金折弯工艺性，所有外露棱边均做了R15以上的圆角处理，避免尖锐边角造成磕碰伤害，炉体外壳采用双层钣金夹隔热层的结构，内层为耐高温的冷轧钢板，直接接触燃烧腔高温区域，外层为装饰性喷塑壳体，两层之间填充硅酸铝隔热棉，可将设备运行时外表面温度控制在安全触碰范围内，避免日常使用时误触烫伤。燃烧腔与烘烤腔采用分隔式布局，燃烧区域位于腔体下部，烘烤区域位于腔体中部，中间通过带透气孔的铸铁隔板分隔，热量通过隔板的透气孔与热辐射传递到烘烤腔，避免食材直接接触明火产生焦糊，烘烤腔内部预留了烤架安装卡槽，可根据食材尺寸调整烤架的安装高度，

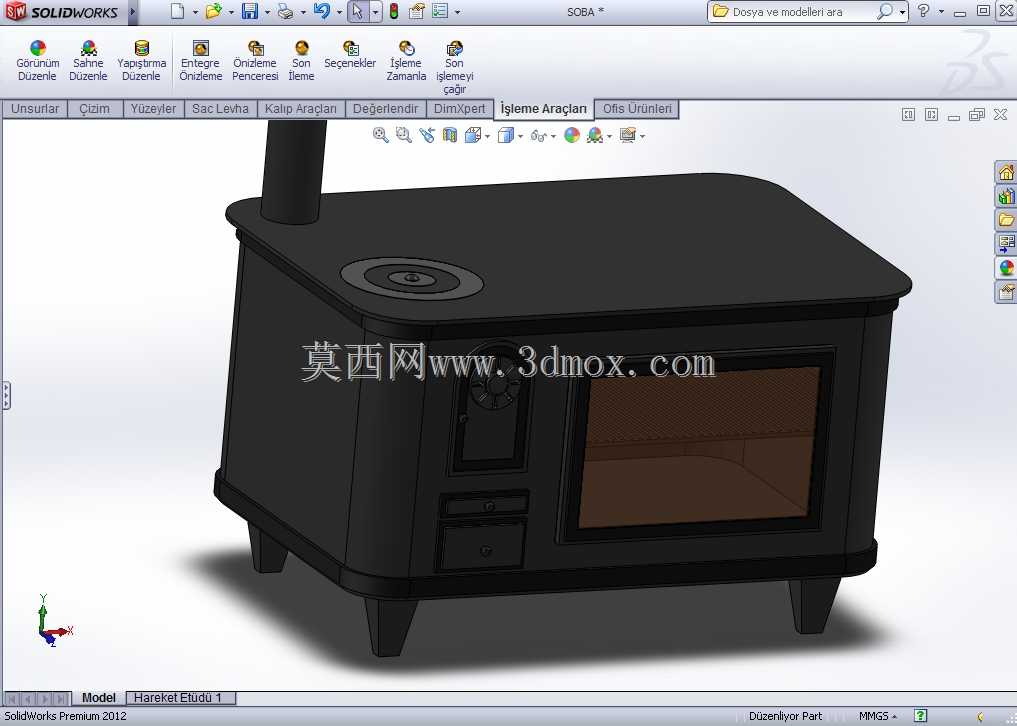

　　适配不同体积的烘烤需求。设备的安装边界需要预留足够的安全距离，背部距离墙面需至少保持200mm以上的间隙，侧面距离木质家具、布艺软装等易燃物品需保持300mm以上的间距，排烟管穿过墙体位置需加装防火隔热套管，避免管道高温引燃墙体内部的易燃建材。整体结构没有复杂的传动部件，日常维护仅需定期清理灰斗内的灰烬、检查观察窗密封填料的老化状态即可，结构可靠性高，适配长期低频使用的场景需求，建模过程中对所有钣金件的折弯系数、焊接预留量都做了对应参数设置，可直接导出钣金展开图用于生产下料，所有配合部位的公差都按照小批量钣金加工的常规精度设置，无需过高的加工精度即可完成装配，降低生产端的加工成本。
