剪叉式手动可调高度工装夹持台

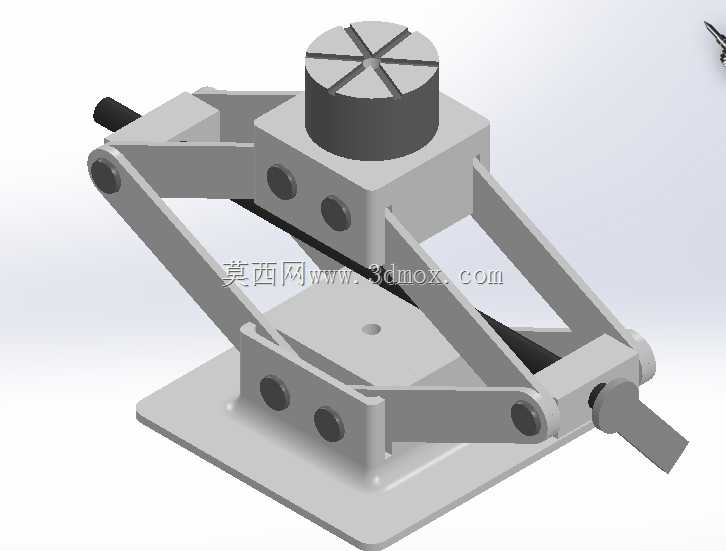

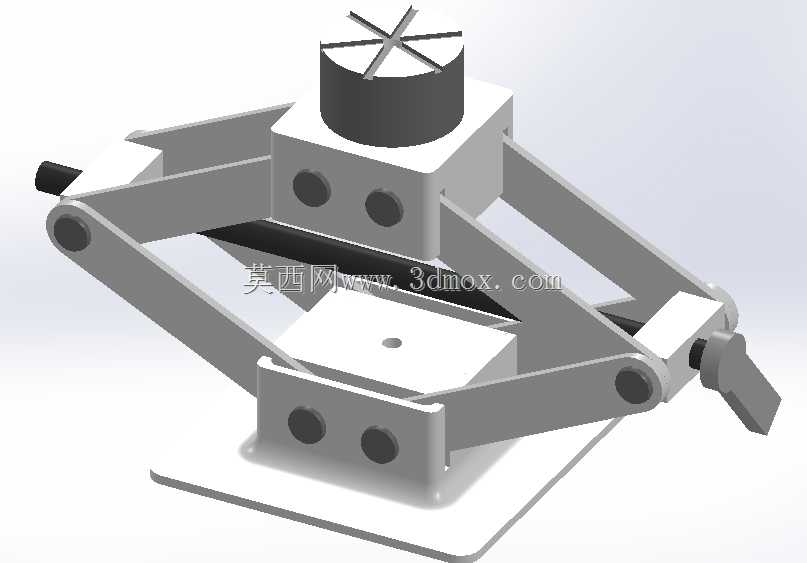

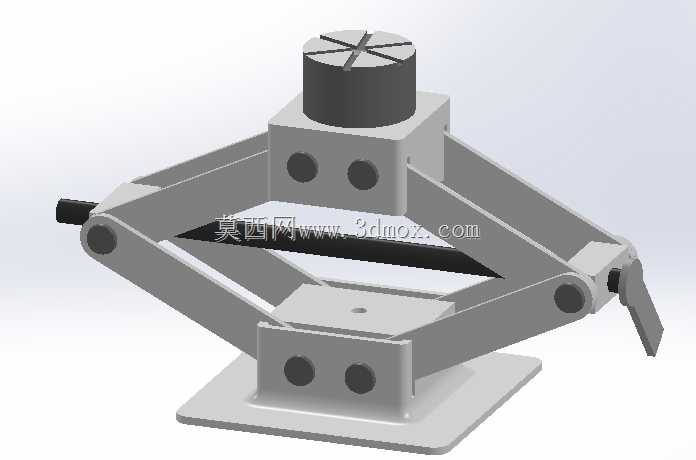

　　在机加工工位的小件装夹、装配线的工件高度适配、实验室试样固定这类场景里，经常会遇到工件基准面高度和作业工位不匹配的问题，要是每次都垫不同厚度的垫块，不仅找正效率低，叠放的垫块还容易在加工振动中出现位移，带来装夹安全隐患，这款剪叉结构的手动可调夹持台就是针对这类零散小工件的高度适配需求设计的。整个机构的承载底座采用方形平板结构，四个角预留了安装通孔，可以直接通过T型螺栓固定在机床工作台、装配工位台或者检验平台上，安装边界不会超出常规台虎钳的占地范围，不会过多占用工位的有效作业面积，底座下方没有突出的结构，贴台安装后不会出现翘边、晃动的问题。核心的升降部分采用对称双剪叉臂结构，两侧的剪叉臂通过销轴铰接在底座和上部承载台的对应铰接座上，

　　铰接位置都加装了耐磨衬套，长期反复调节高度也不会出现铰接孔磨损导致的间隙晃动，剪叉臂的驱动端连接了横向布置的调节螺杆，转动端部的摇柄就能带动螺杆转动，拉动剪叉臂的活动端沿水平方向滑移，实现上部平台的高度升降，这种螺杆驱动的结构自带机械自锁特性，调整到目标高度后不需要额外的锁紧机构，就能在额定承载范围内保持高度稳定，不会因为工件下压出现高度回落。上部的承载台采用带径向槽的圆形工装面，槽道可以配合不同规格的压板、T型螺栓来固定不同外形的小工件，不管是方形的机加工毛坯、圆柱形的轴类试样，还是异形的装配组件，都能通过槽道实现快速装夹，圆形台面的边缘做了倒角处理，安装夹具的时候不会刮伤操作人员的手部，也不会和周边的作业工具发生磕碰干涉。

　　设计的时候特意将剪叉臂的铰接点做了等强度匹配，每处铰接座的厚度都和剪叉臂的承载能力对应，避免局部应力集中导致的结构变形，调节螺杆的螺距经过匹配计算，转动一圈摇柄对应的平台升降量控制在1mm左右，既可以实现快速的大范围高度调整，也能满足小范围的精确高度找正，适配不同作业场景下的高度差需求。和常规的固定式工装台相比，这款可调夹持台不需要准备多套不同高度的垫块，单台设备就能覆盖100mm到280mm左右的高度调节范围，在小件铣削作业、工件打标定位、装配工序的工件托举、检验工位的试样固定场景下都能使用，手动调节的结构不需要外接气源、电源，不管是有动力供给的固定工位，还是临时的野外维修、外场装配场景，都能快速投入使用。

　　整个机构的运动部件都做了间隙适配，剪叉臂在整个升降行程内不会出现卡滞、别劲的问题，上部承载台在任意高度位置都能保持水平状态，不会因为剪叉臂的角度变化出现台面倾斜，保证装夹在台面上的工件基准面始终和作业面保持平行，减少找正辅助时间。在实际使用中，针对小重量工件的频繁高度调整场景，这种结构的维护成本也很低，只需要定期在铰接销轴和调节螺杆处涂抹润滑脂，就能保证长期的调节顺畅度，没有复杂的液压、气动元件，不会出现密封件老化泄漏、管路故障这类问题，适合在多粉尘、多切削液的机加工环境下长期使用，不会因为环境中的杂质进入机构导致调节失效。
