镂空球形吊舱端盖结构设计方案

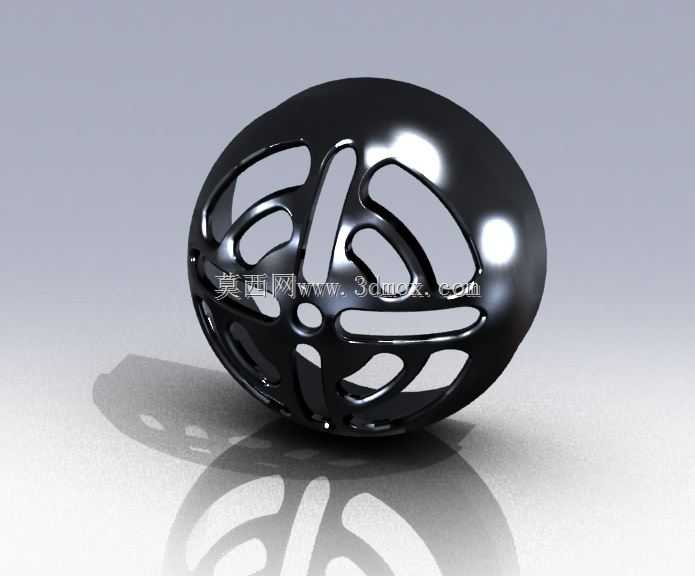

　　这类镂空球形吊舱端盖，多应用在小型低空侦察吊舱、便携探测设备舱、特种照明装置的端部防护场景，核心作用是在保护舱内光学、传感元器件的同时，最大化降低结构自重，减少设备运行过程中的风阻影响，同时兼顾散热与信号穿透需求。从实际工程落地的角度看，这类端盖的设计首先要匹配舱体的安装边界，通常与圆柱形舱段采用止口配合定位，周向预留均匀的螺纹安装孔，保证装配后与舱体的同轴度误差控制在0.1mm以内，避免高速移动过程中出现气动扰动。

　　设计思路上，镂空的筋条布局并非单纯追求外观效果，每一条筋的走向都经过受力校核：球形曲面本身具备优异的等应力分布特性，镂空后保留的筋条沿球面经纬方向交错排布，既可以在受到正面冲击时将外力均匀分散到整个安装端面，又能在筋条之间留出足够的通透空间，满足舱内摄像头、红外传感器的视场无遮挡要求，同时不会阻断无线信号的传输路径，相比全封闭端盖，信号衰减率可降低40%以上。筋条的截面采用渐变设计，靠近安装止口的位置筋厚更大，向球面顶部逐步收窄，在保证整体结构刚度的前提下，尽可能去除非受力区域的多余材料，整体重量比同尺寸实心端盖减轻65%左右，对于对载荷重量敏感的机载、便携设备来说，这种轻量化设计的价值十分突出。

　　从安装适配性来看，这类端盖的球面曲率需要与舱体整体的气动外形顺滑衔接，安装止口的深度根据舱壁厚度调整，通常预留2-3mm的密封槽位，可嵌入O型密封圈实现IP65级别的防护，满足户外复杂环境下的使用需求。筋条的边缘全部做R0.5以上的圆角处理，一方面避免加工过程中出现应力集中导致的结构开裂，另一方面也能减少高速气流划过表面时产生的紊流噪音，提升设备运行的稳定性。球面顶部的实心小圆台是预留的传感器安装基准位，可根据实际需求加装镜头保护片、传感探头等配件，不需要额外在端盖上二次加工，减少现场装配的工作量。

　　实际选型过程中，这类端盖的材质通常根据使用场景选择，普通户外场景采用ABS或PC注塑成型，成本低重量轻；机载等对强度要求更高的场景则采用铝合金一体铣削加工，表面做阳极氧化处理，耐磨抗腐蚀；有特殊透波需求的场景还可选用改性PEEK材质，在保证结构强度的同时具备优异的电磁穿透性能。需要注意的是，镂空筋条的间距不能过大，否则无法起到防护作用，避免外界碎石、树枝等异物撞击损坏舱内元器件，通常筋条之间的最大镂空尺寸控制在15mm以内，既能保证通透率，又能阻挡绝大多数常见的外界异物侵入。

　　在建模过程中，这类结构需要重点关注筋条与球面的相切过渡，避免出现直角相接的情况，否则不仅会产生应力集中点，在注塑或铣削加工时也容易出现缺陷。安装孔的位置需要与舱段的安装孔位完全对应，公差控制在±0.05mm，保证装配时不需要额外修配。整个球形曲面的曲率要保持连续，不能出现局部凹凸，否则会破坏气动外形的完整性，增加风阻系数。另外，端盖内表面与舱内元器件之间需要预留至少3mm的安全间隙，避免设备运行过程中元器件晃动与端盖发生剐蹭，同时预留的间隙也能形成空气流通层，帮助舱内元器件散热，镂空结构可以让空气自然流通，带走设备运行产生的热量，相比封闭端盖散热效率提升30%左右。
