多小球阵列拼接球形结构造型设计

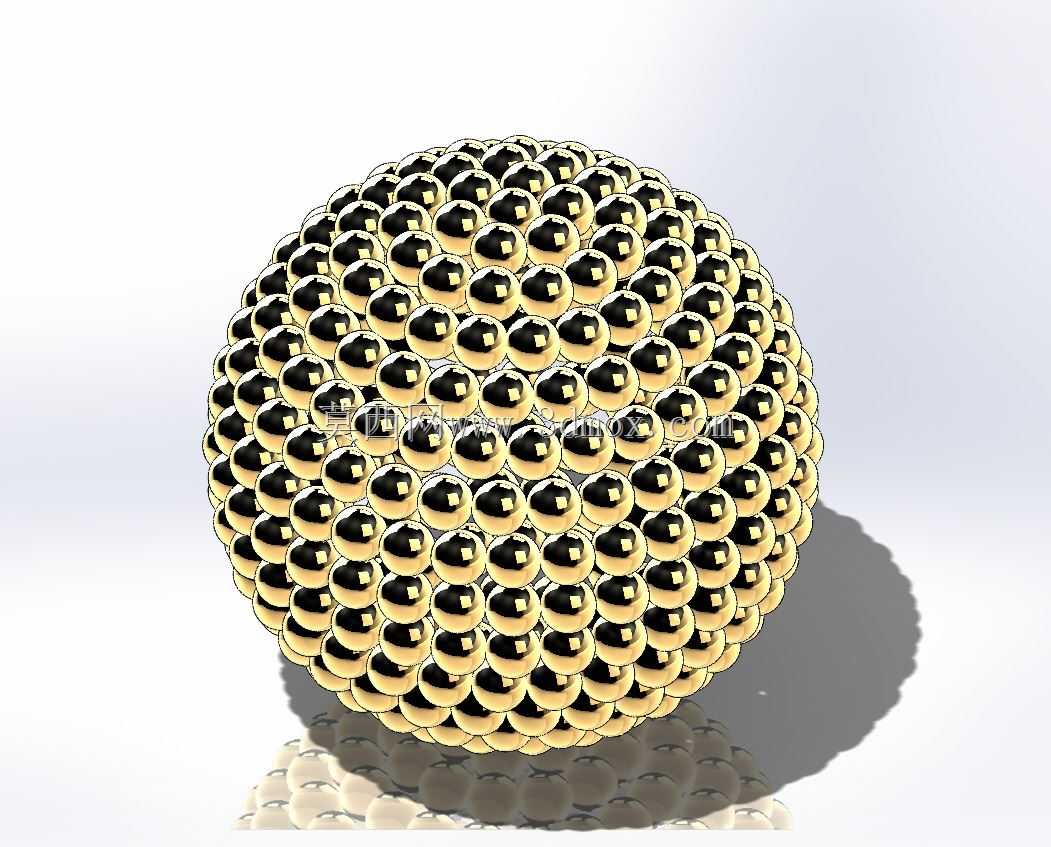

　　这类由大量等径小球沿大球面均匀阵列拼接形成的球形结构，在工程领域有着不少细分应用场景。最常见的是在化工传质设备中作为规整填料的衍生结构，相比传统散堆填料，这种一体化阵列的球形结构可以让气液两相在接触时拥有更均匀的流道分布，避免局部沟流、壁流的问题，提升传质效率，同时球面排布的小球单元可以让流体在通过时不断被切割、分散，增大气液接触的比表面积，适配精馏、吸收等单元操作的工况需求。在装饰工程领域，这种结构也常被用作大型艺术装置的主体结构，金属质感的小球阵列在光线照射下会形成错落的反射效果，适合放置在公共空间、商业展厅作为视觉焦点，同时球形的整体轮廓没有尖锐棱角，公共场景使用时的安全系数更高。

　　从功能特性来看，这种阵列球形结构的核心优势在于其表面的离散化特性，每个小球单元都是独立的接触点，当结构承受外部载荷时，力会沿着小球之间的连接节点均匀分散到整个球面，不会出现局部应力集中的问题。如果采用金属材质加工，整体结构的比强度远高于同尺寸的实心球体，重量可以降低60%以上，同时镂空的间隙可以让流体、光线顺利穿过，在需要通透效果的使用场景下优势明显。另外这种结构的单元一致性很高，所有小球都是相同规格的标准件，加工时只需要统一生产小球单元，再按照球面定位进行拼接即可，相比异形曲面结构加工难度更低，生产效率更高。

　　设计这类结构时，首先要确定整体大球的公称直径，根据使用场景的安装边界确定整体尺寸，如果是作为化工填料使用，需要匹配塔器的内径，整体球径要小于塔径的1/8，避免装填时出现架桥现象；如果是作为装饰装置，需要根据安装空间的净高、净宽确定尺寸，预留至少10%的安装操作间隙。接下来是小球单元的直径选择，小球直径和大球直径的比值需要控制在1:12到1:20之间，比值过大会导致球面的拟合度不足，整体轮廓出现明显的多边形棱角，比值过小则会大幅增加小球的数量，提升拼接加工的工作量，同时结构的整体刚性会下降。

　　球面点位的排布是设计的核心环节，不能采用简单的经纬度等分方式，这种方式会在两极位置出现点位过密、赤道位置点位过疏的问题，导致小球排布不均匀，局部出现间隙过大或者干涉的情况。正确的排布方式应该采用球面斐波那契点阵算法，通过黄金角偏移的方式逐点计算每个小球的球心坐标，确保任意相邻两个小球的球心距保持一致，误差控制在0.5%以内，这样所有小球之间的间隙均匀，不会出现局部挤压或者缝隙过大的问题。排布完成后需要逐一校验每个小球和相邻小球的位置关系，确保所有小球之间都保留0.1-0.3mm的均匀间隙，避免加工误差导致装配时出现干涉，同时要保证所有小球的球心都严格落在大球的球面上，整体轮廓的圆度公差控制在大球直径的0.2%以内。

　　连接结构的设计也需要重点考虑，如果是承载类的使用场景，每个小球和相邻小球之间可以采用微点焊的方式进行固定，焊点位置选在两个小球的接触点内侧，避免焊点外露影响表面质感，焊接后需要对焊点进行打磨抛光处理，保证整体外观的一致性。如果是需要可拆卸的场景，可以在每个小球内部设置微型卡扣结构，通过卡扣实现相邻小球的快速拼接，后期维护时可以单独更换损坏的小球单元，不需要整体拆解结构。对于有流体通过需求的场景，还可以在小球表面做微结构化处理，比如增加微小的凸点或者沟槽，进一步提升流体分散的效果，强化传质或者换热的性能。

　　在安装边界方面，这类球形结构如果是立式安装，需要在底部设置支撑底座，底座和最下层小球的接触点要均匀分布至少3个，支撑点的位置要避开小球之间的连接间隙，确保支撑力可以均匀传递到整个结构，底座的直径要达到大球直径的1/3以上，保证放置时的稳定性，避免出现倾倒的问题。如果是悬挂式安装，需要在球体顶部设置至少3个均匀分布的吊点，吊点通过连接杆和内部的小球单元连接，吊点的总承载能力要达到整体结构重量的5倍以上，满足吊装安全系数的要求。如果是在有流体冲击的工况下使用，还需要在球体外部设置防护格栅，避免大尺寸杂物撞击球体导致小球脱落，同时格栅的通流面积要大于球体投影面积的70%，避免对流体流动造成过大的阻力。

　　建模过程中需要注意，不要直接对每个小球进行单独建模后阵列，这种方式会导致模型的数据量过大，后续装配、渲染时的运行效率很低，可以先通过参数化方程生成所有小球的球心坐标，再以坐标为基准批量生成小球特征，同时对重复的小球几何进行实例化处理，大幅降低模型的文件体积。建模完成后需要做整体的干涉检查，确认所有小球之间没有实体干涉，同时测量整体结构的重量、重心位置，为后续的安装支撑设计提供数据参考。如果需要做力学仿真，可以将小球之间的连接设置为绑定接触，模拟实际焊接或者卡扣连接的状态，施加对应工况的载荷后校验结构的变形量和应力分布，确保最大应力低于材料的许用应力，满足使用强度要求。
