工业可调式悬臂安装支架结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:397227
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计
  • 工业可调式悬臂安装支架结构设计

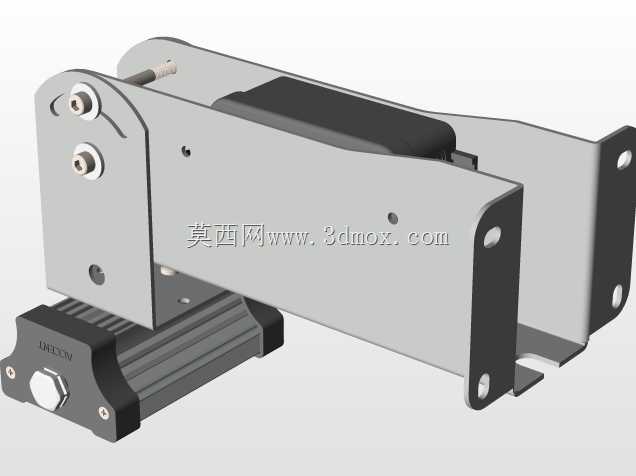

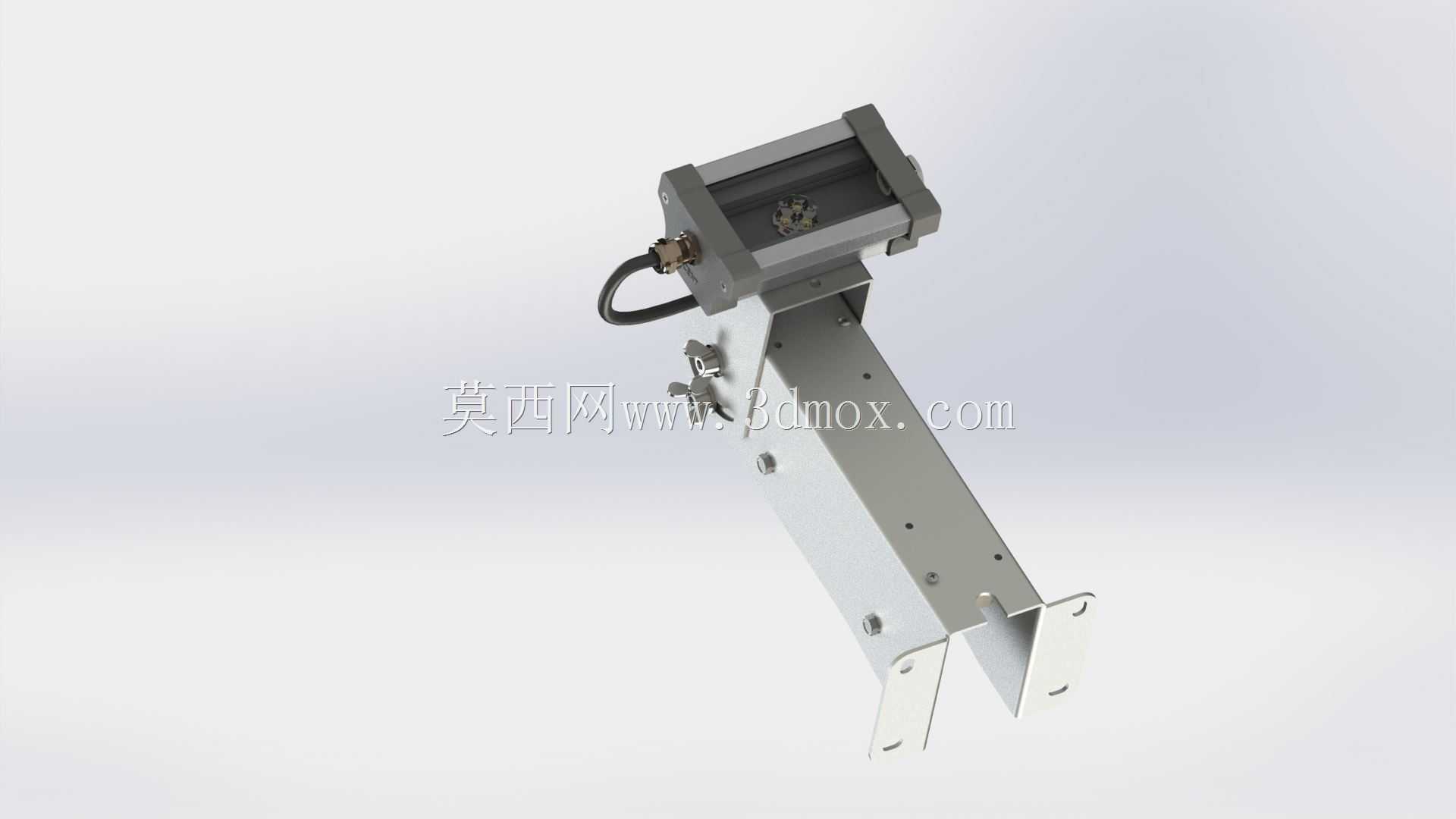

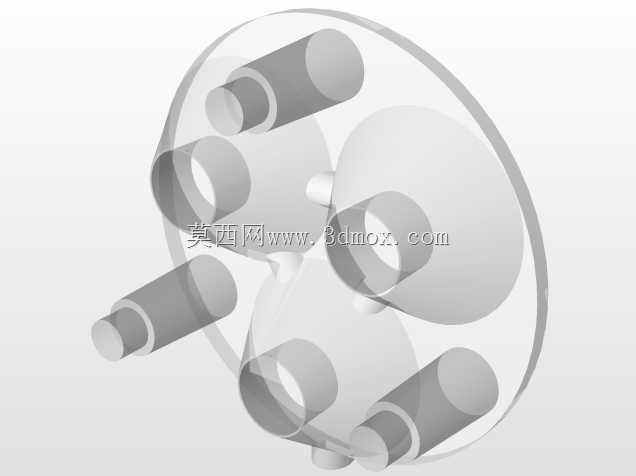

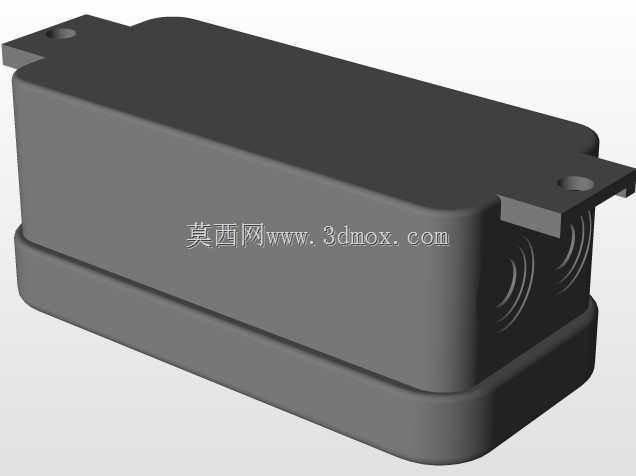

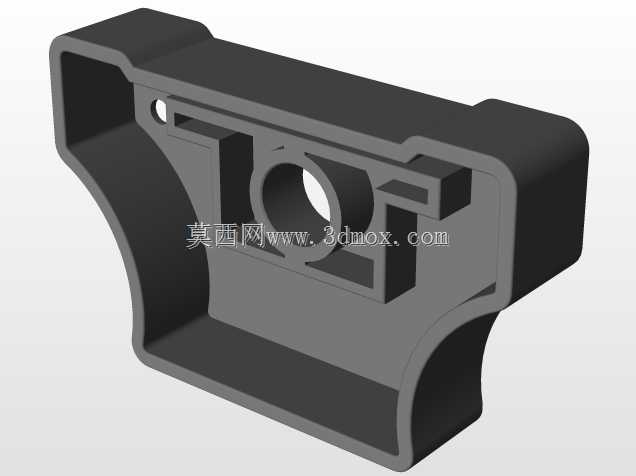

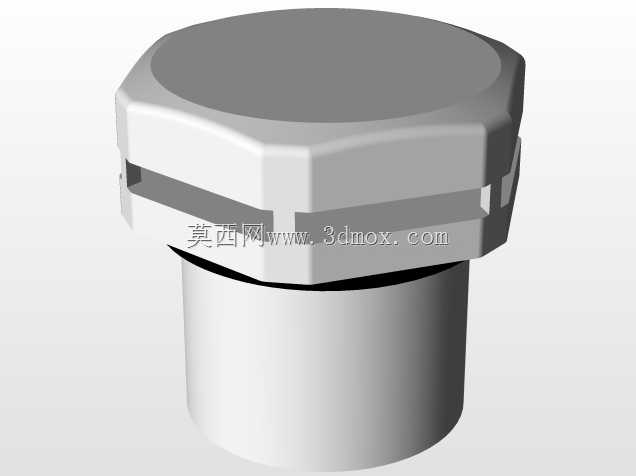

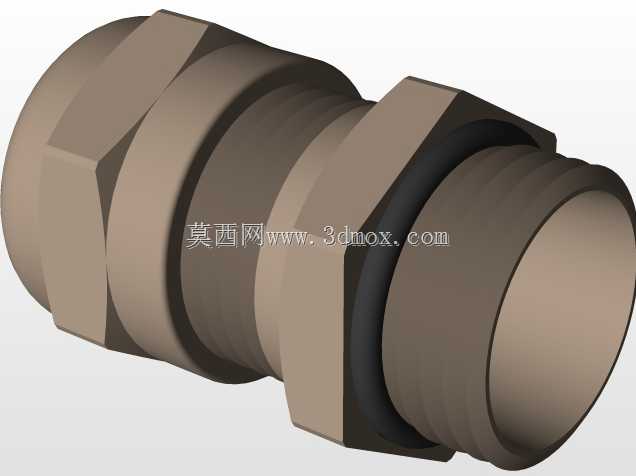

  这款可调式悬臂安装支架,主要面向工业现场的检测、传感、小型执行元件的安装固定场景,在自动化生产线的工位旁、设备机架侧装位、流水线侧边检测位都能见到这类结构的实际应用,它的核心作用是为搭载的小型工业元件提供稳定的支撑基础,同时保留多维度的位置调整空间,适配不同工位的安装对位需求。从结构设计逻辑来看,整个支架采用分体式组合结构,上部的元件安装仓采用槽型围合结构,仓体内部预留了元件安装的定位空间,侧边预留的走线孔可以直接将搭载元件的线缆从支架内部引出,避免现场走线杂乱剐蹭,同时仓体与下部悬臂的连接位置设置了锁紧旋钮结构,松开旋钮时可以调整上部安装仓的俯仰角度,调整到位后旋紧旋钮即可完成角度锁定,不需要额外加装紧固件,现场调试效率更高。

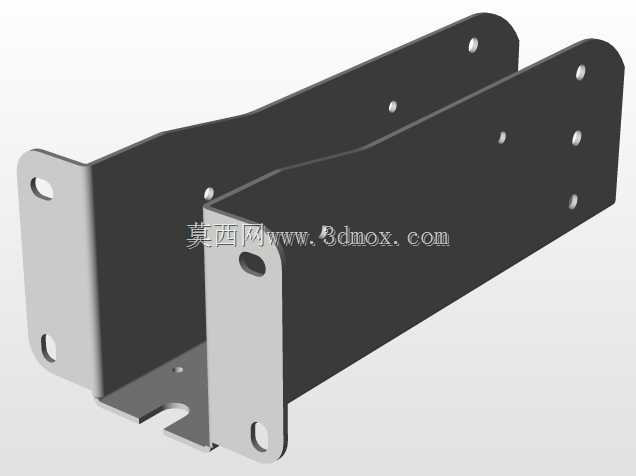

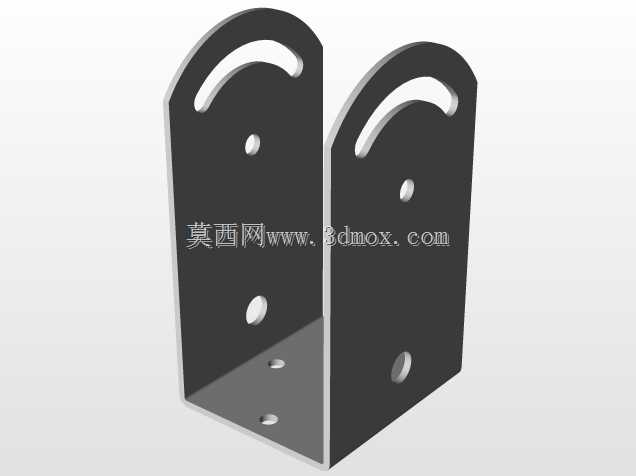

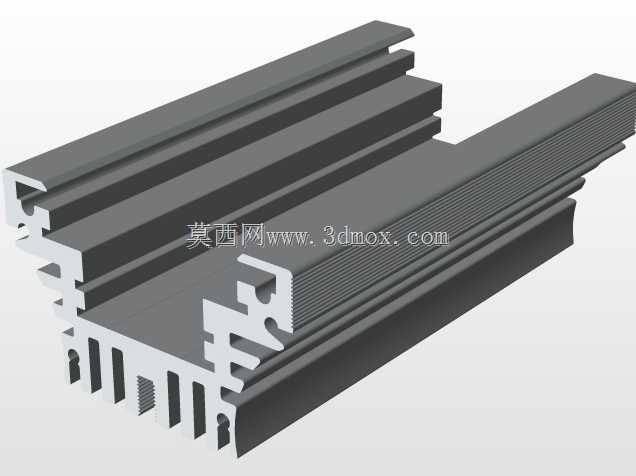

  下部的悬臂主体采用长条形钣金折弯结构,臂身沿长度方向开设了多组等距的调节长槽,这些长槽一方面可以实现支架整体伸出长度的无级调整,另一方面也能作为线缆的辅助固定位,配合扎带即可将沿臂身布置的线缆规整固定,避免设备运行过程中线缆晃动拉扯。悬臂末端采用双折边的安装脚结构,两个安装脚分别向外折弯形成平行的安装面,每个安装脚上都预留了对应的安装孔位,可以直接通过螺栓固定在设备机架的型材面、设备侧壁的安装平面或者现场的立式安装立柱上,双安装脚的设计相比单悬臂固定结构,抗扭转性能提升明显,即使搭载的元件存在一定的偏心重量,也不会出现支架偏转、晃动的问题。从安装边界尺寸来看,上部安装仓的宽度适配常规小型工业元件的安装尺寸,

  仓体内部的净空间可以容纳宽度在对应范围内的方形检测元件、小型执行器,不需要额外加装转接板;悬臂部分的总长度覆盖了常规工位的调整距离需求,当安装脚固定在基准面上时,上部安装仓的伸出距离可以覆盖从贴近安装面到外伸一定长度的范围,满足不同检测距离、操作位置的对位要求。在细节设计上,支架所有的钣金折弯边缘都做了压边处理,没有裸露的锐边,避免现场安装调试过程中划伤操作人员或者割破线缆表皮;连接位置的锁紧件采用手拧式结构,不需要借助额外工具即可完成角度调整,对于需要频繁微调元件位置的工位来说,这种设计可以大幅降低调试的时间成本。结构的受力设计上,悬臂的折弯截面采用了加强型的折边结构,在臂身厚度不增加的前提下,提升了整个悬臂的抗弯刚度,

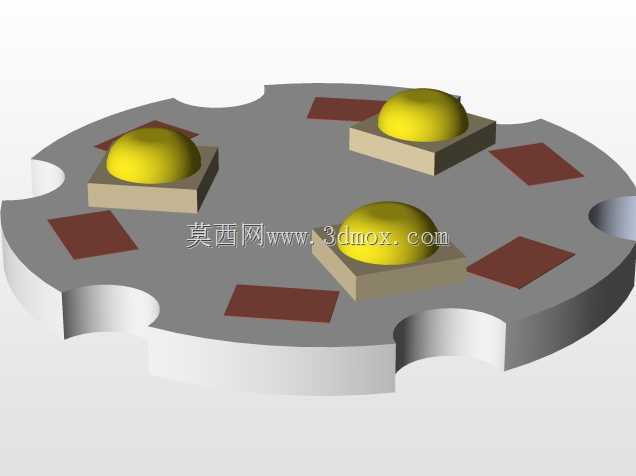

  即使在悬臂伸出到最大长度的位置,搭载额定重量范围内的元件时,臂身的下挠变形量也控制在工业应用允许的范围内,不会因为变形导致搭载元件的位置偏移,影响检测或者执行精度。实际应用中,这类支架常被用来安装工业检测传感器、小型扫码枪、工位照明灯具、小型气动执行元件等,相比固定式的安装支座,它的可调特性可以适配不同批次产品的生产对位需求,当生产线换型调整时,只需要松开对应的锁紧结构,调整支架的伸出长度和上部安装仓的角度,即可快速完成元件位置的重新对位,不需要重新钻孔制作新的安装支架,大幅降低了生产线换型的硬件改造成本。在建模过程中,这类结构需要重点关注各个活动连接位的配合间隙,既要保证调整时的顺畅度,又要避免间隙过大导致锁紧后存在旷量,影响安装精度;同时钣金件的折弯系数需要匹配实际加工的板材参数,确保加工出来的零件安装孔位对齐,折边角度准确,组装后不需要额外修配即可完成装配。
