观光型圆弧玻璃轿厢电梯间结构设计

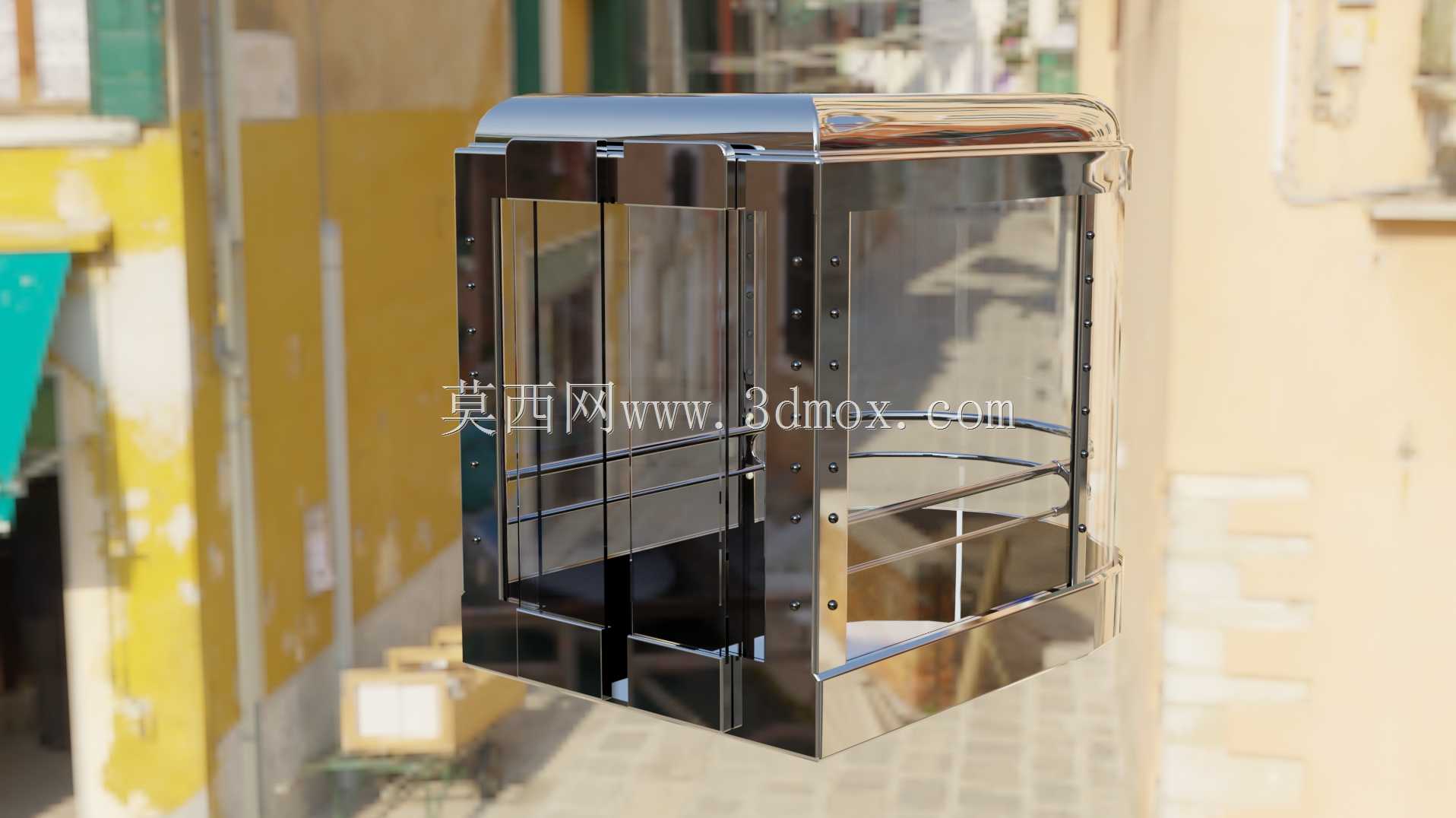

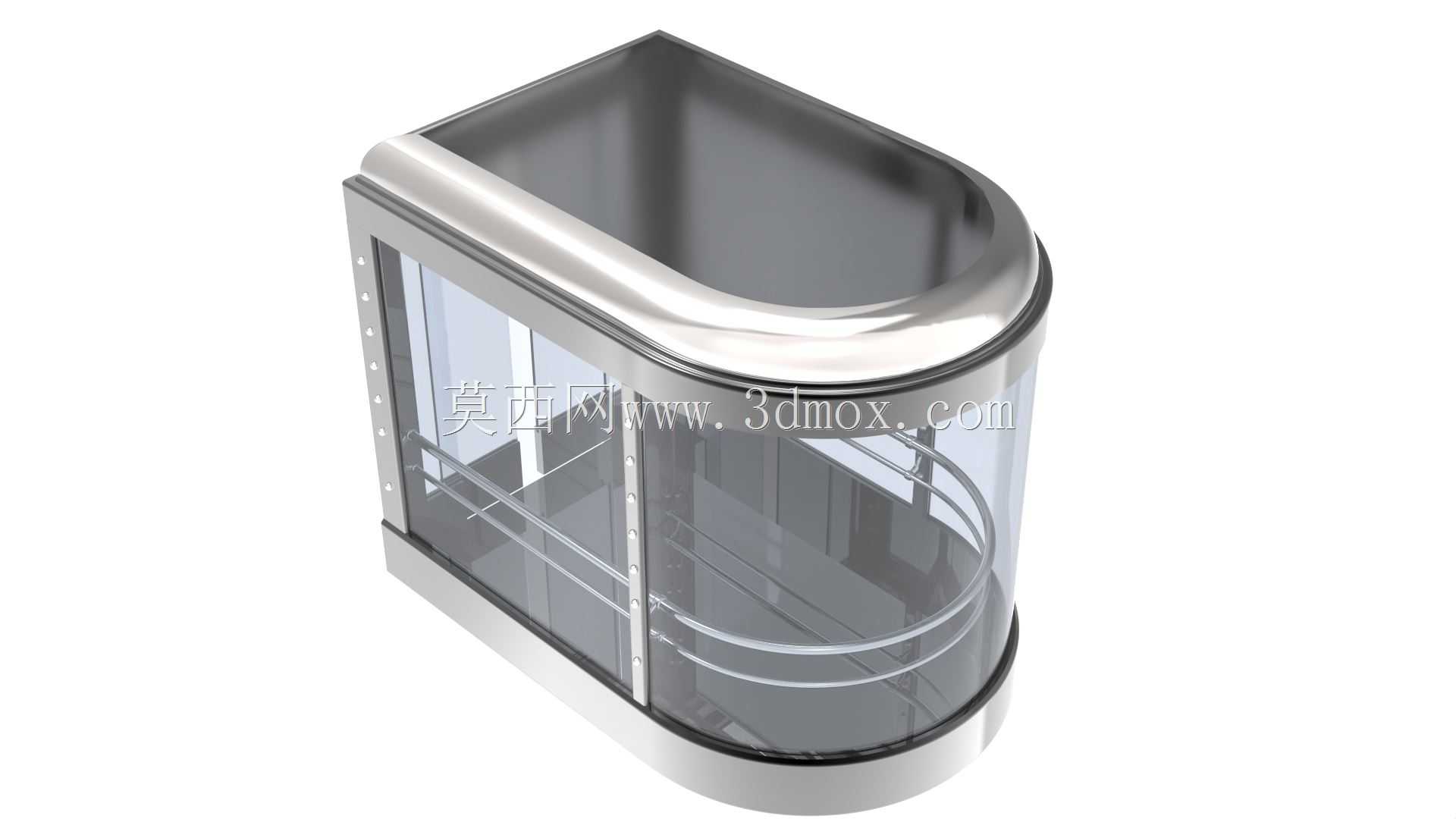

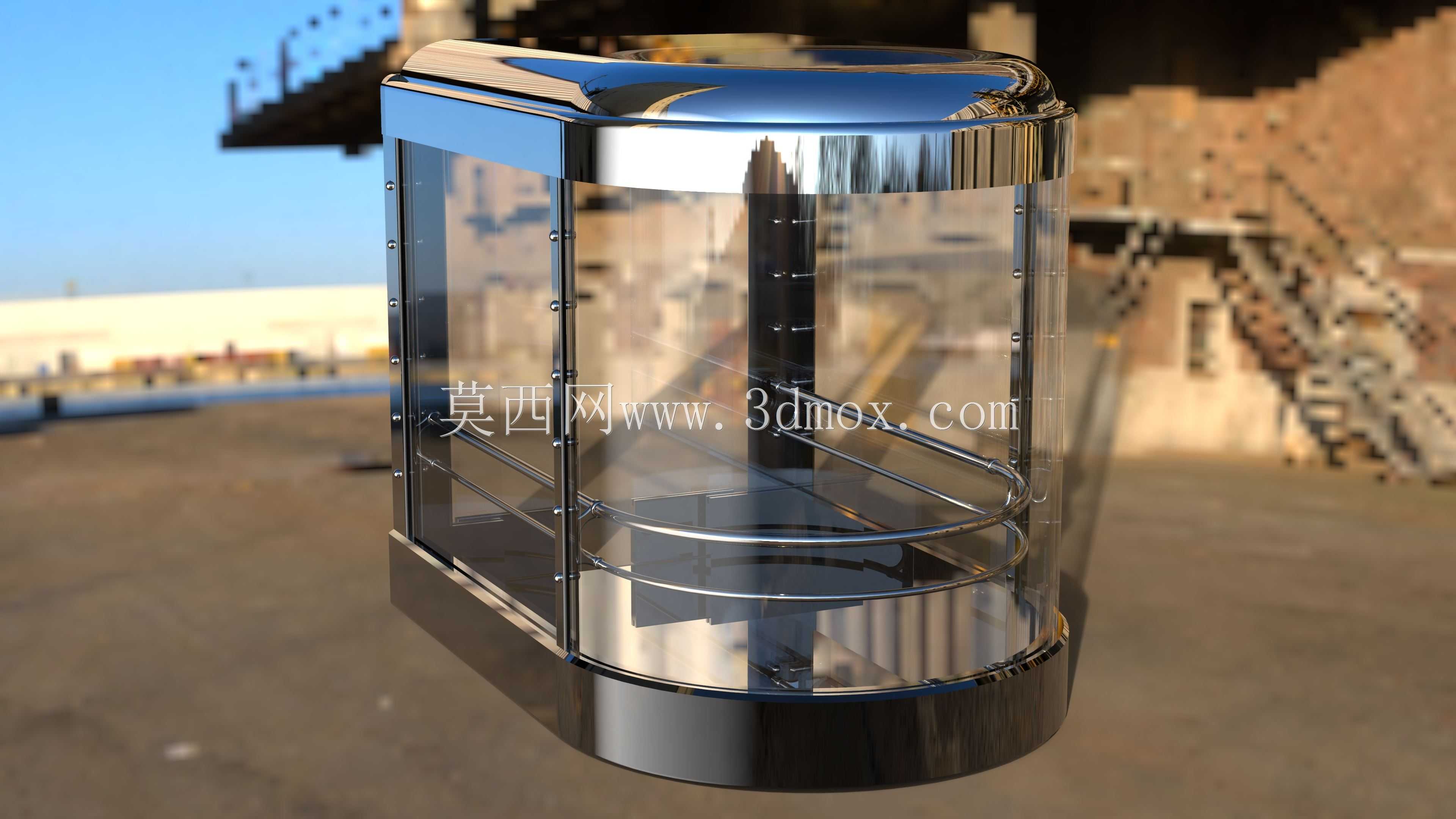

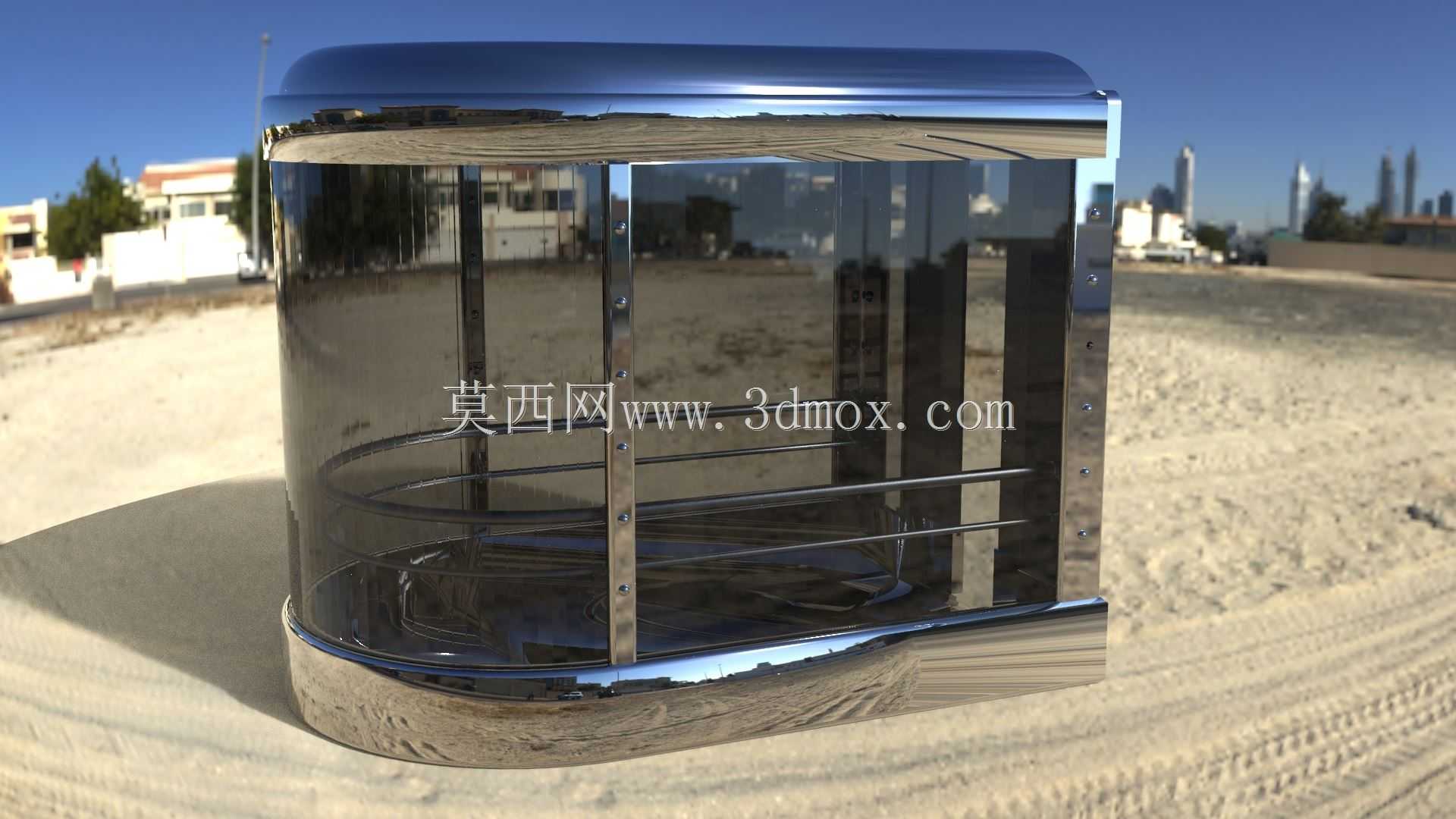

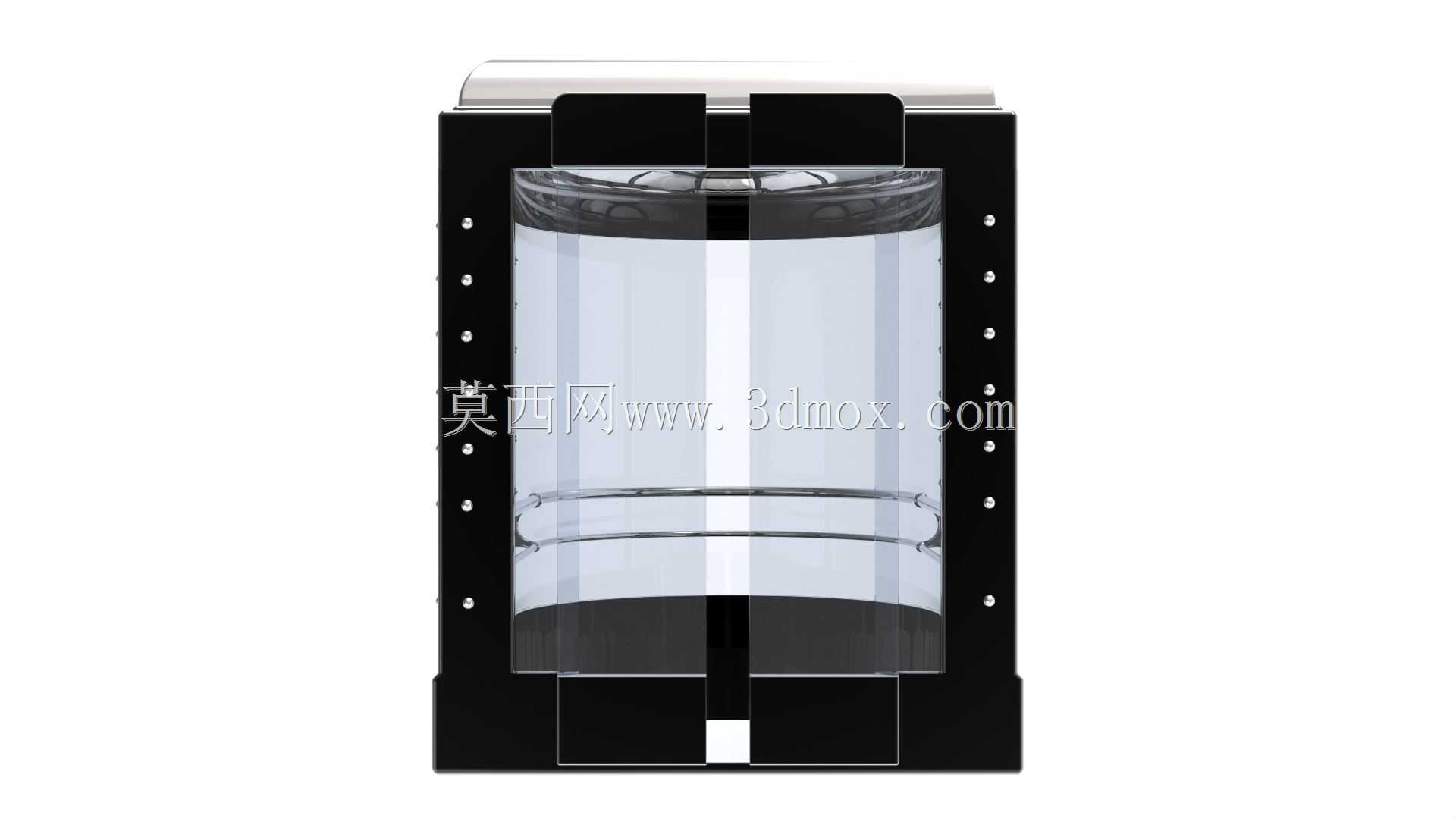

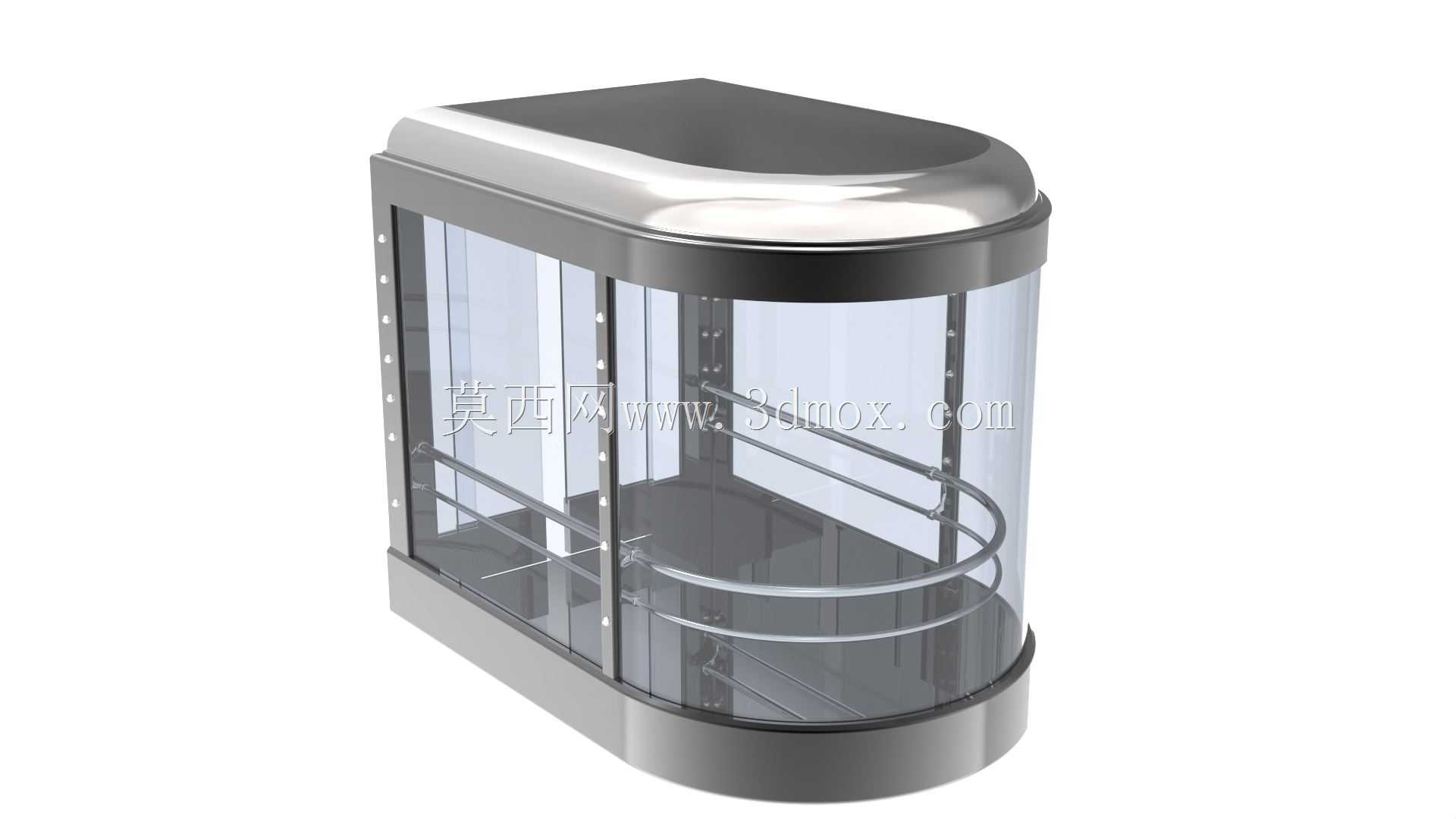

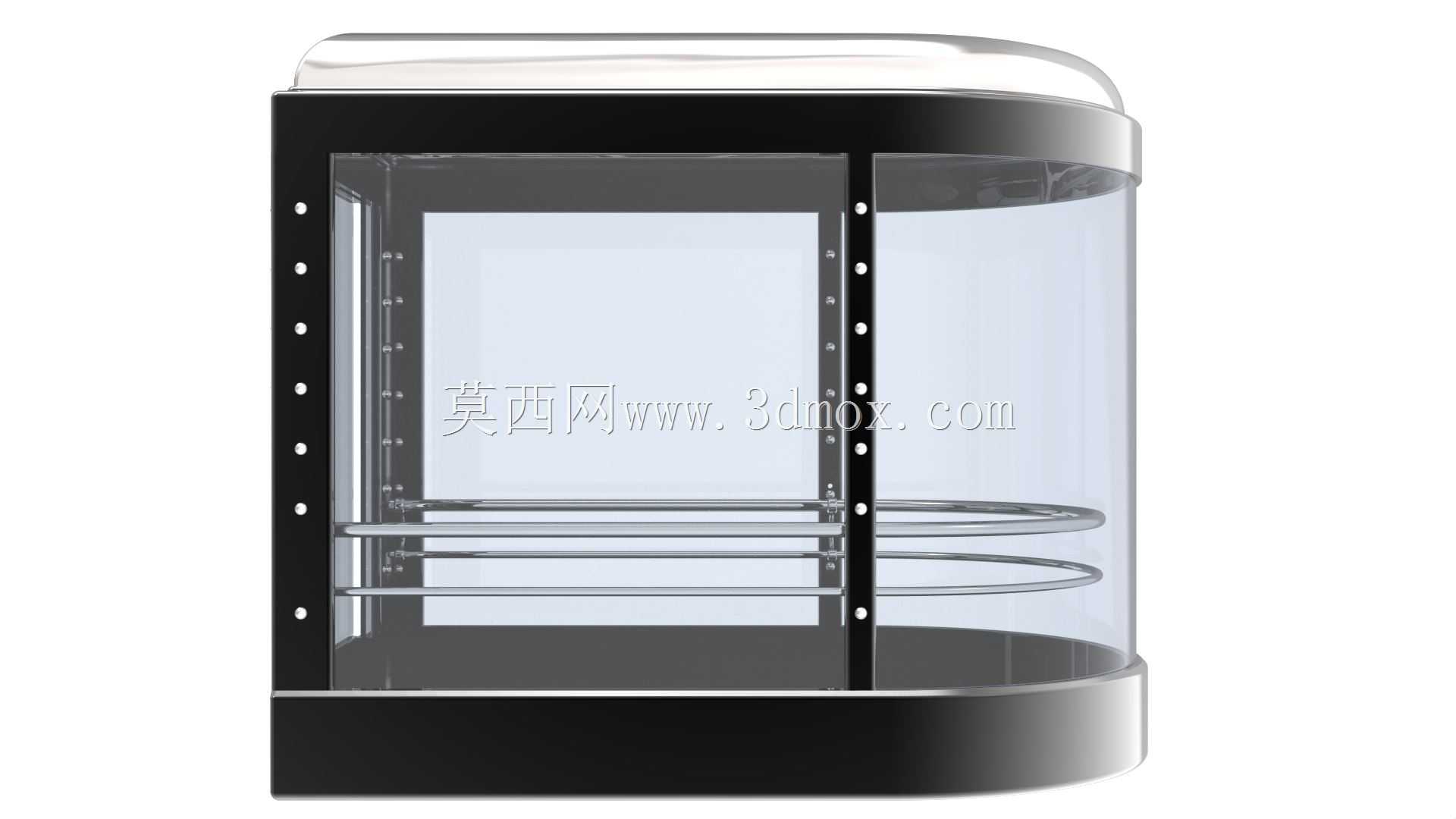

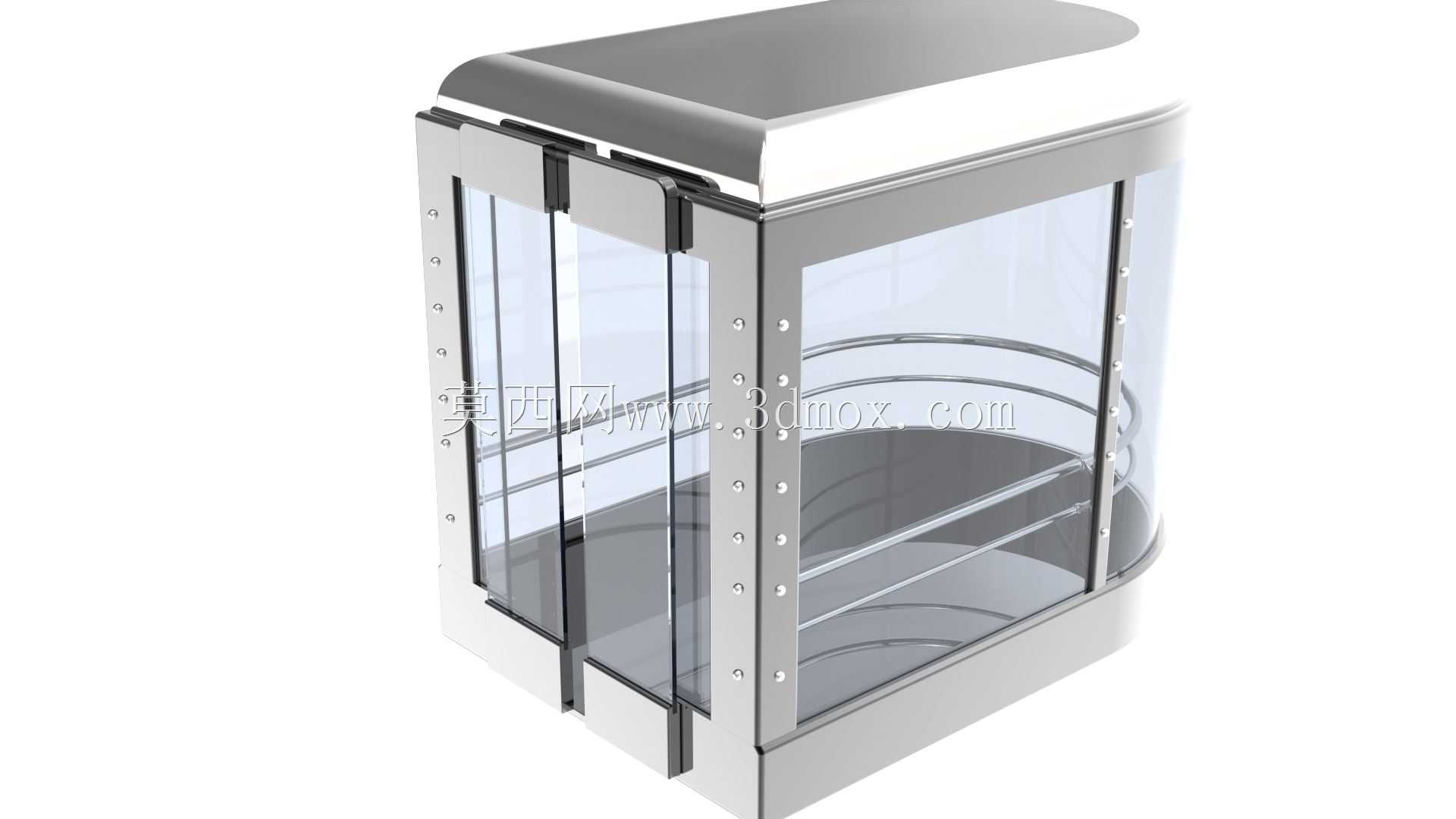

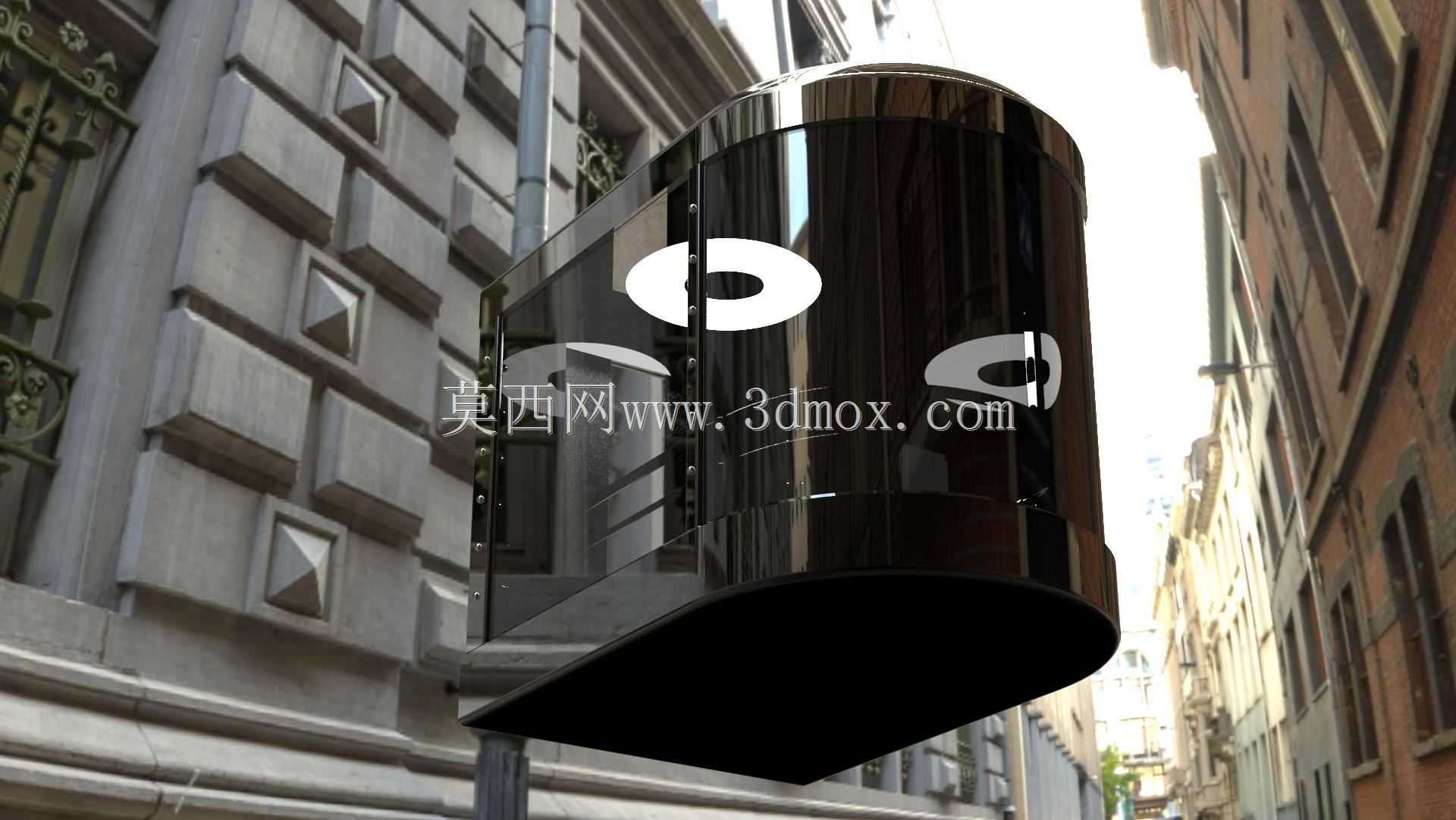

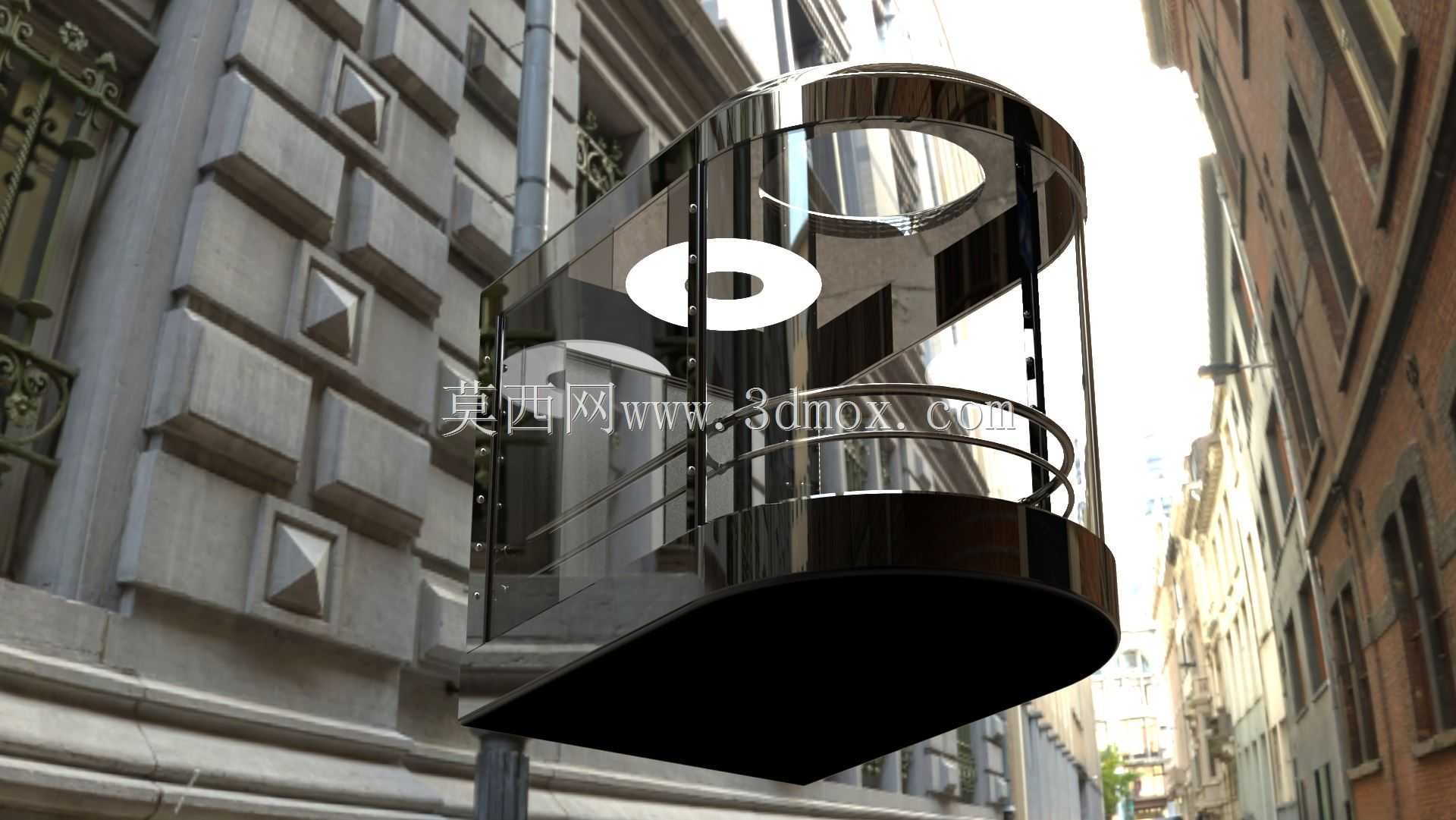

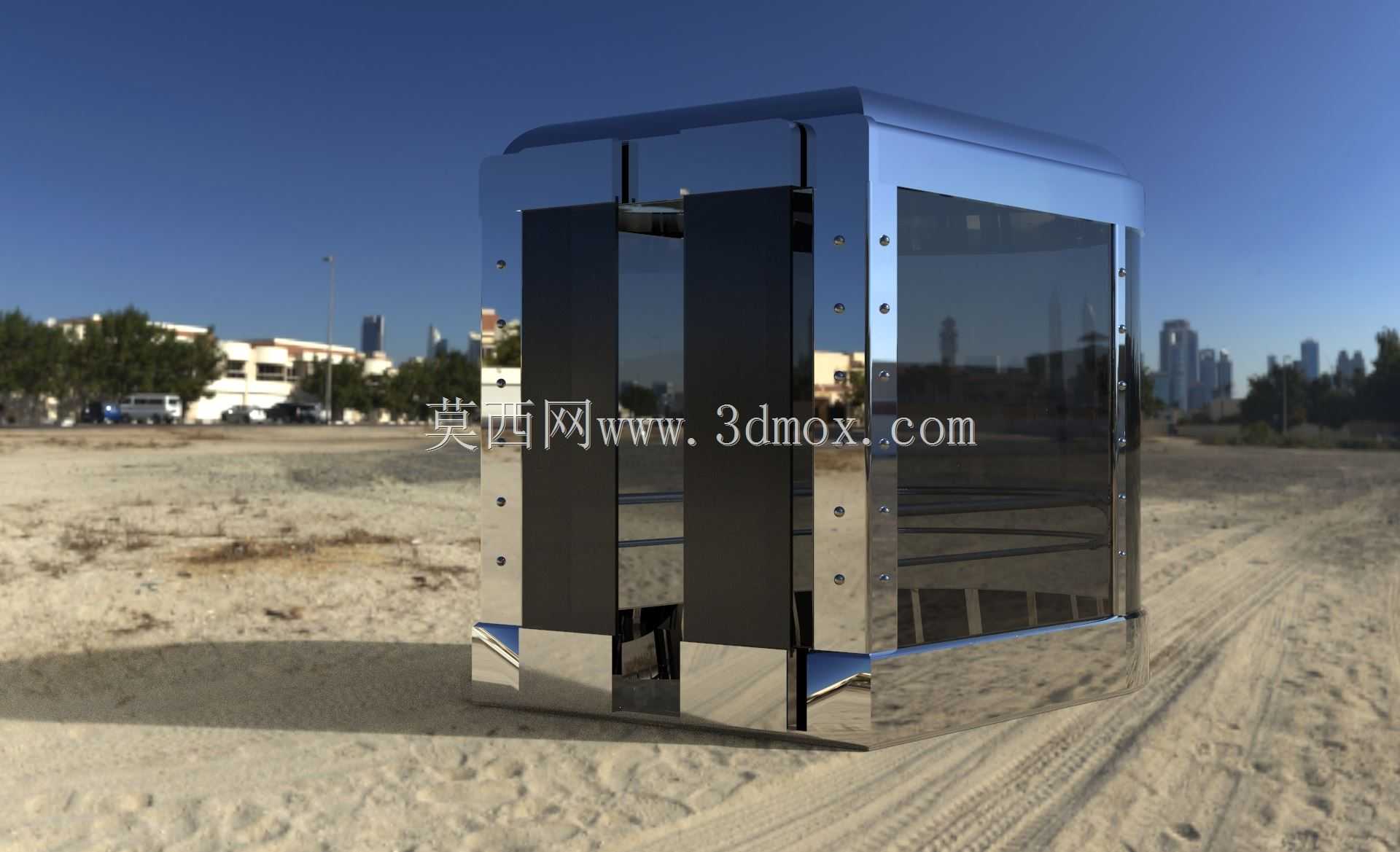

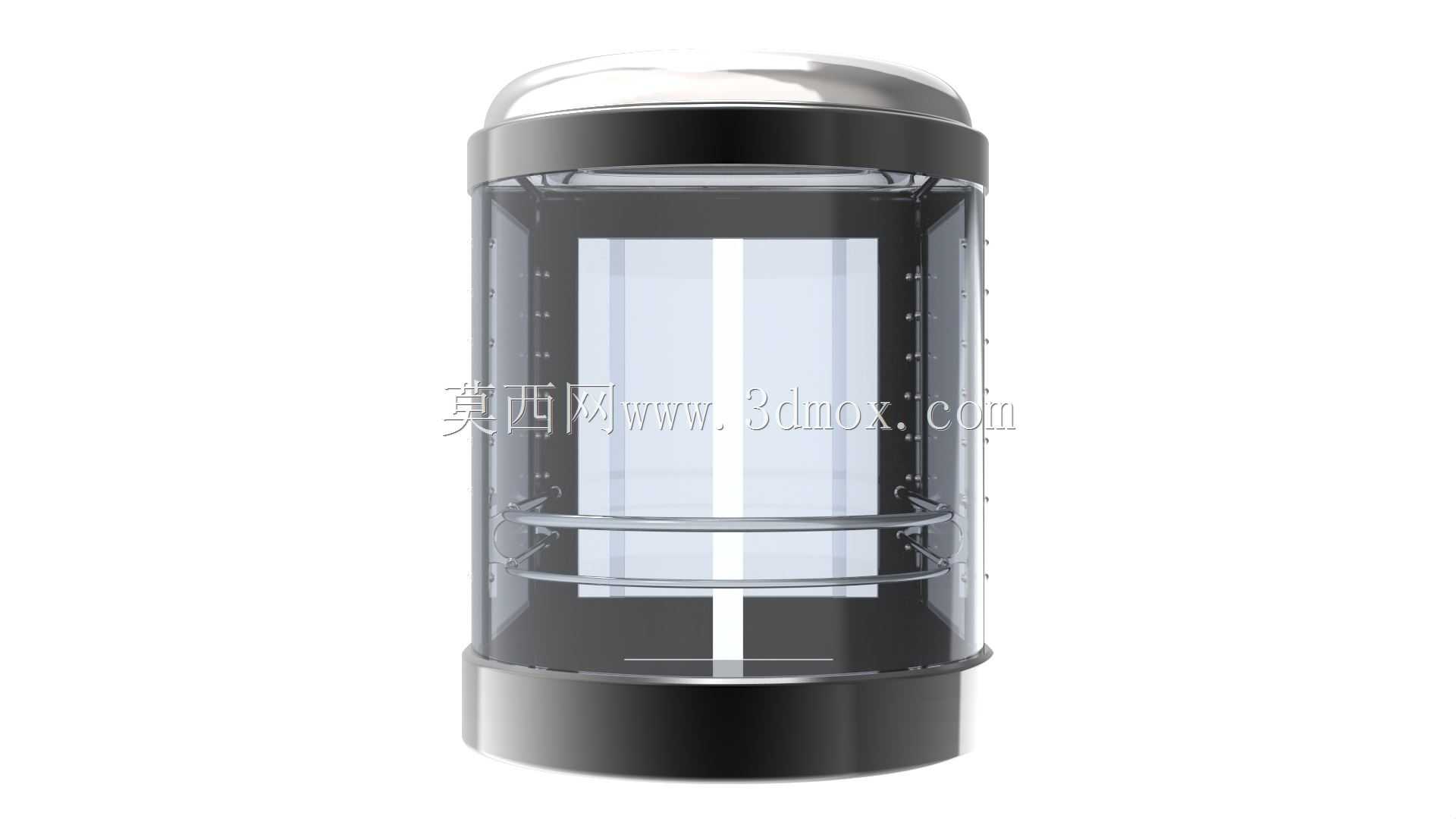

　　这款圆弧造型的观光电梯轿厢，主要应用于商业综合体、景区观光步道、高端酒店中庭等对视觉通透度有要求的垂直交通场景，区别于常规封闭钢板轿厢，其核心设计逻辑是在满足电梯运行安全规范的前提下，最大化乘客观景视野，同时兼顾轿厢整体的结构强度与安装适配性。从结构设计层面来看，轿厢整体采用圆弧端头的矩形布局，顶部与底部的承载框架选用镜面不锈钢材质弯折成型，圆弧过渡段采用整板冷弯工艺加工，避免拼接焊缝带来的结构应力集中与外观瑕疵，框架内部预留了导轨安装位、门机系统安装槽以及线缆走线空腔，所有安装孔位均按照通用曳引式电梯的安装标准排布，可适配多数主流品牌的电梯曳引与控制系统。轿厢的围壁部分采用大面积透明钢化玻璃作为围护构件，

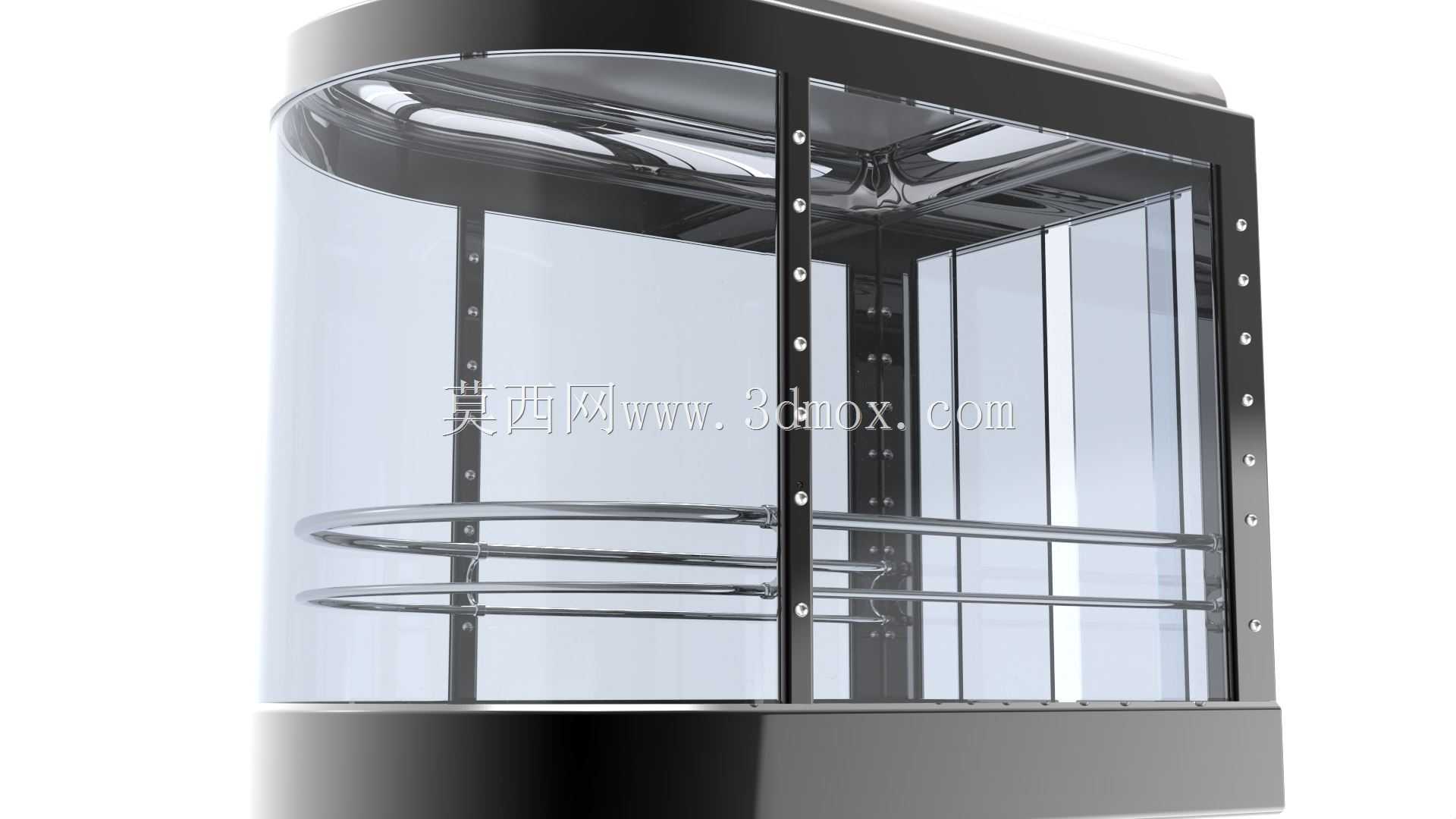

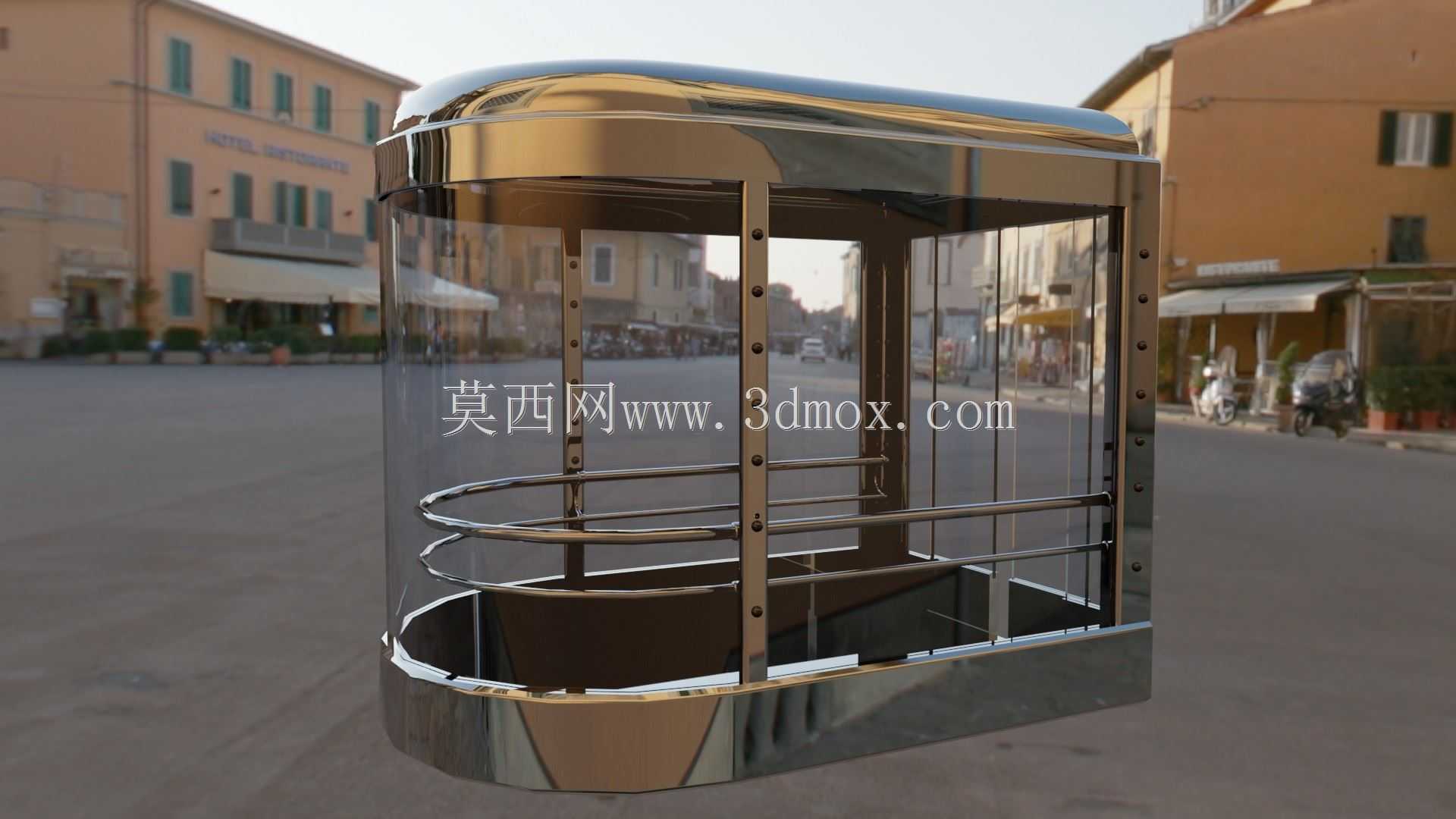

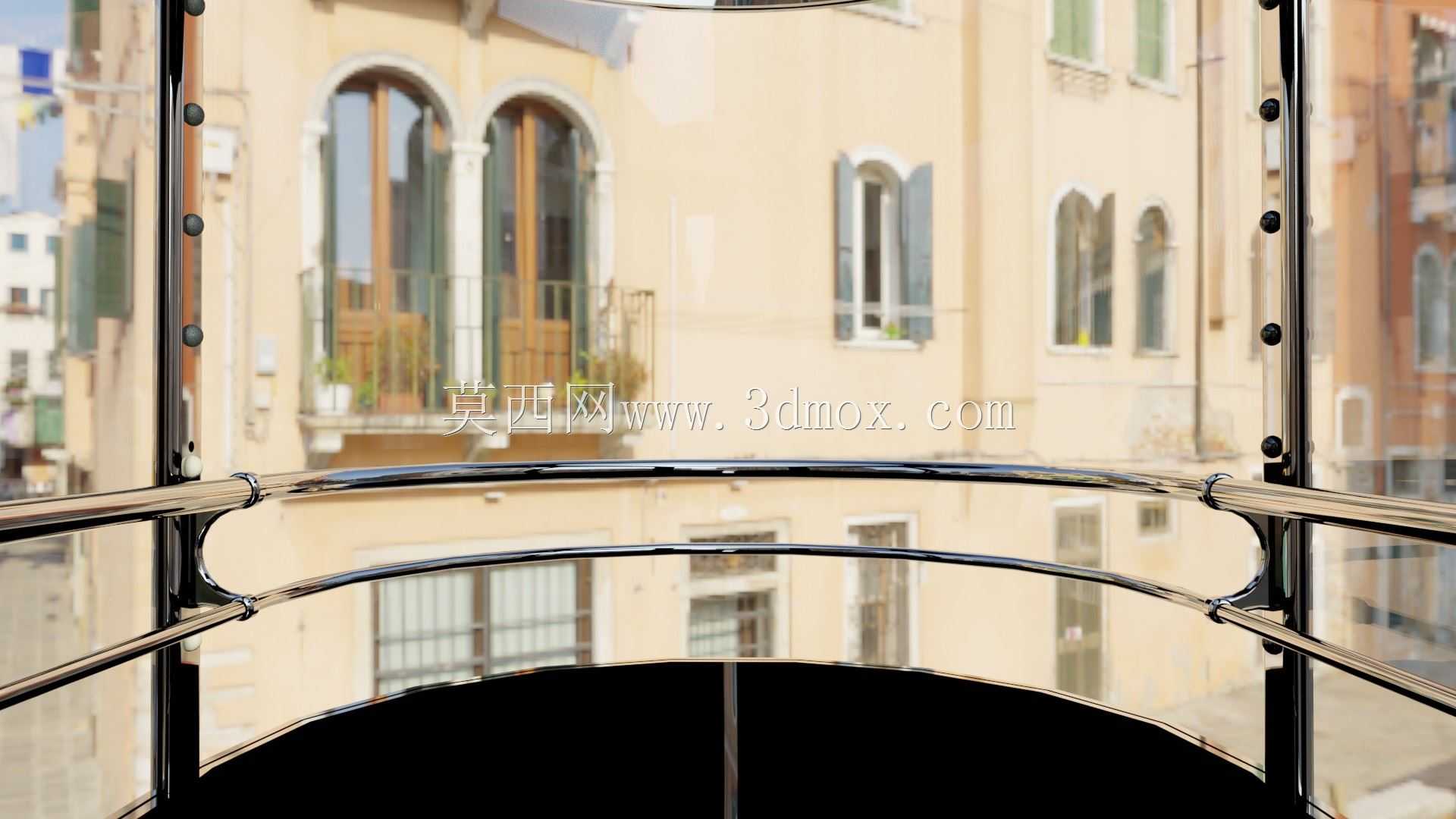

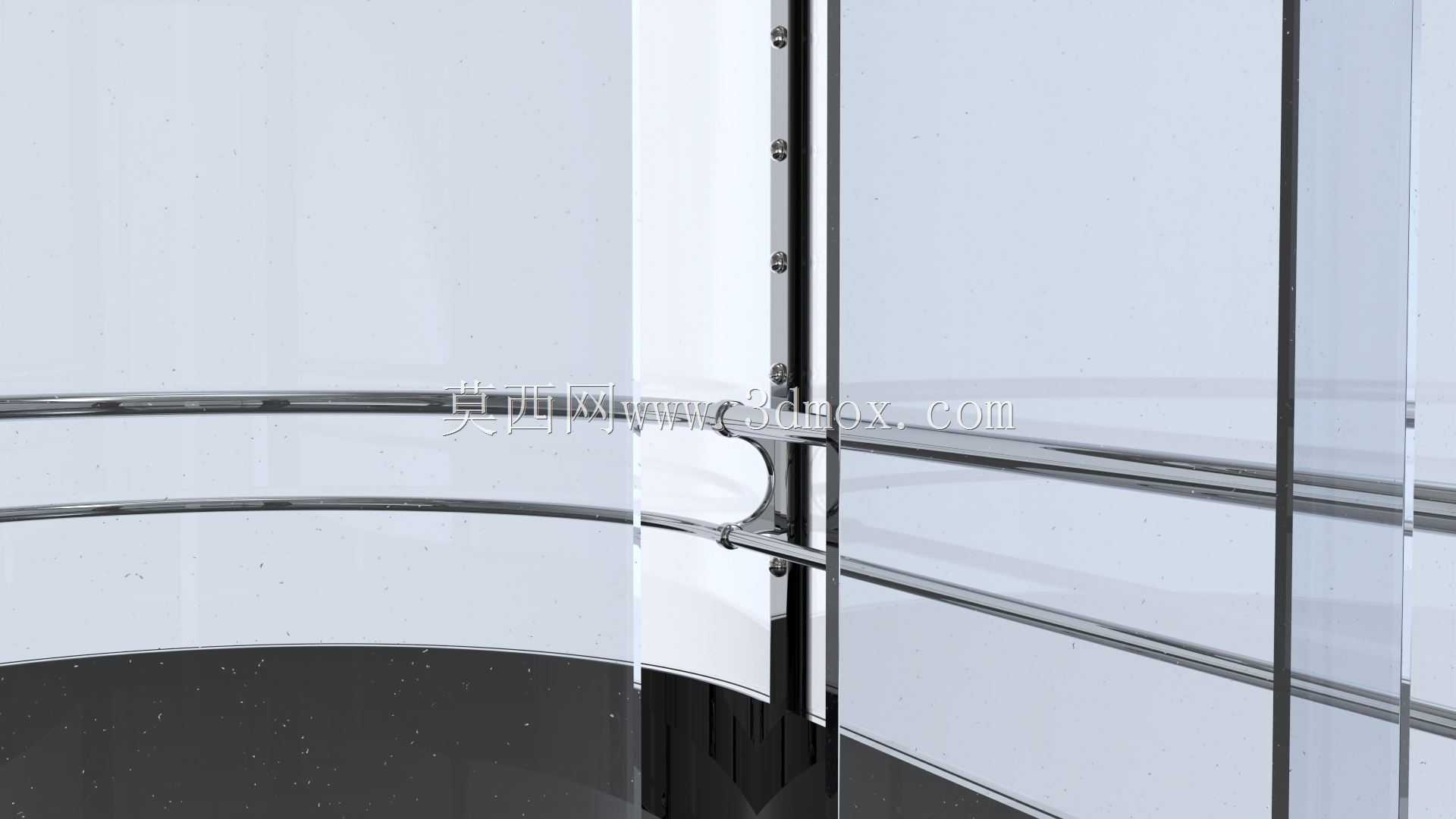

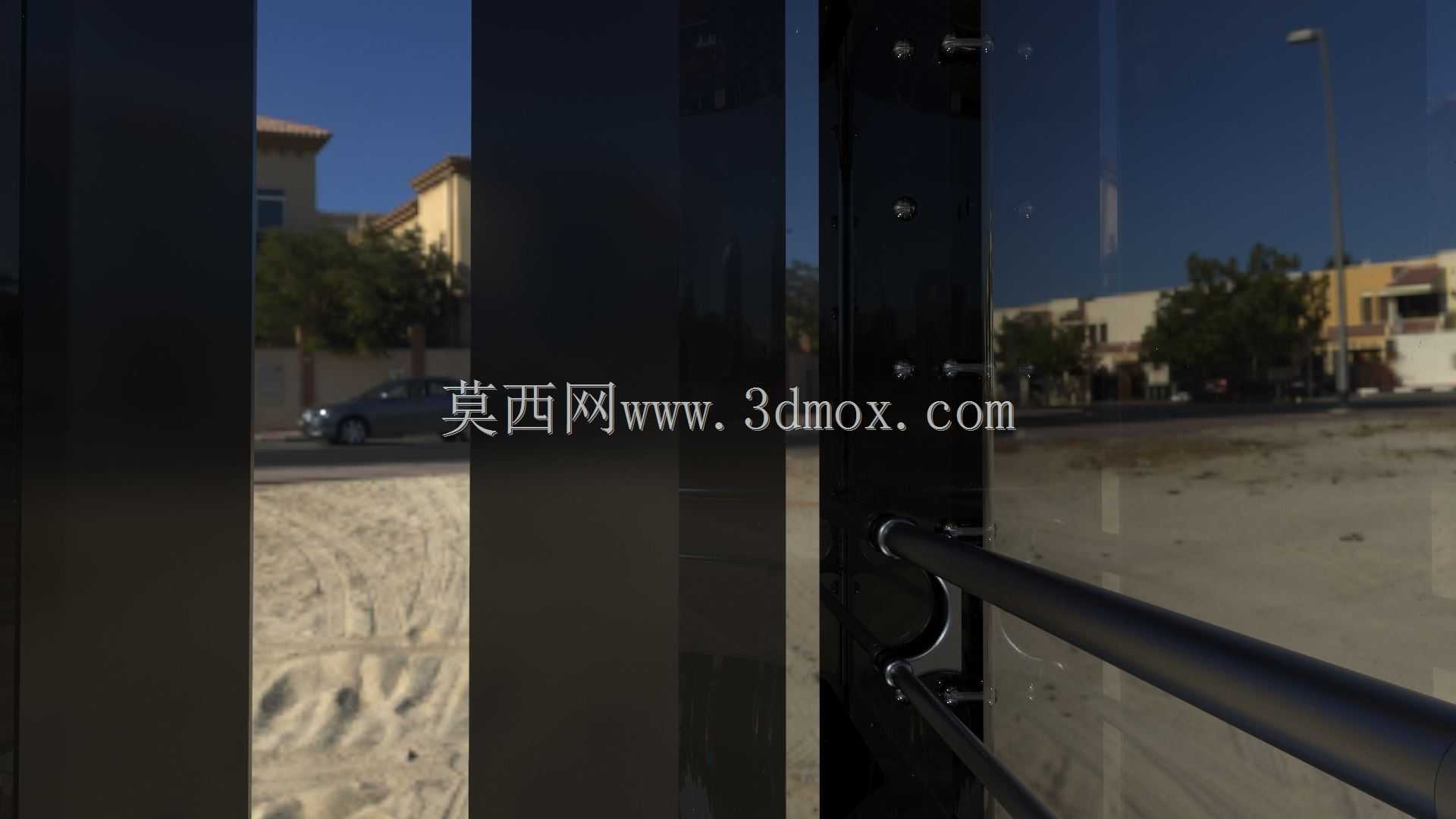

　　玻璃与不锈钢框架之间通过定制的橡胶密封压条固定，压条的截面形状经过反复校核，既可以保证玻璃在电梯运行振动工况下不会出现硬接触碎裂，也能实现轿厢内部与外部的密封隔离，减少井道灰尘进入轿厢内部。轿厢内部的扶手采用双层圆管不锈钢结构，固定在两侧的竖向不锈钢立柱上，立柱同时承担玻璃围壁的侧向支撑作用，扶手高度按照人体工程学数据设置在站立人员腰部位置，圆弧端头处的扶手随轿厢外轮廓做同弧度弯折，保证轿厢内部无突出尖锐结构，避免乘客磕碰。从安装边界来看，这类观光轿厢的外形尺寸需要严格匹配对应建筑的电梯井道预留尺寸，顶部框架需要预留足够的安全距离对接曳引机的悬挂结构，底部框架需要匹配缓冲器的对接位置，

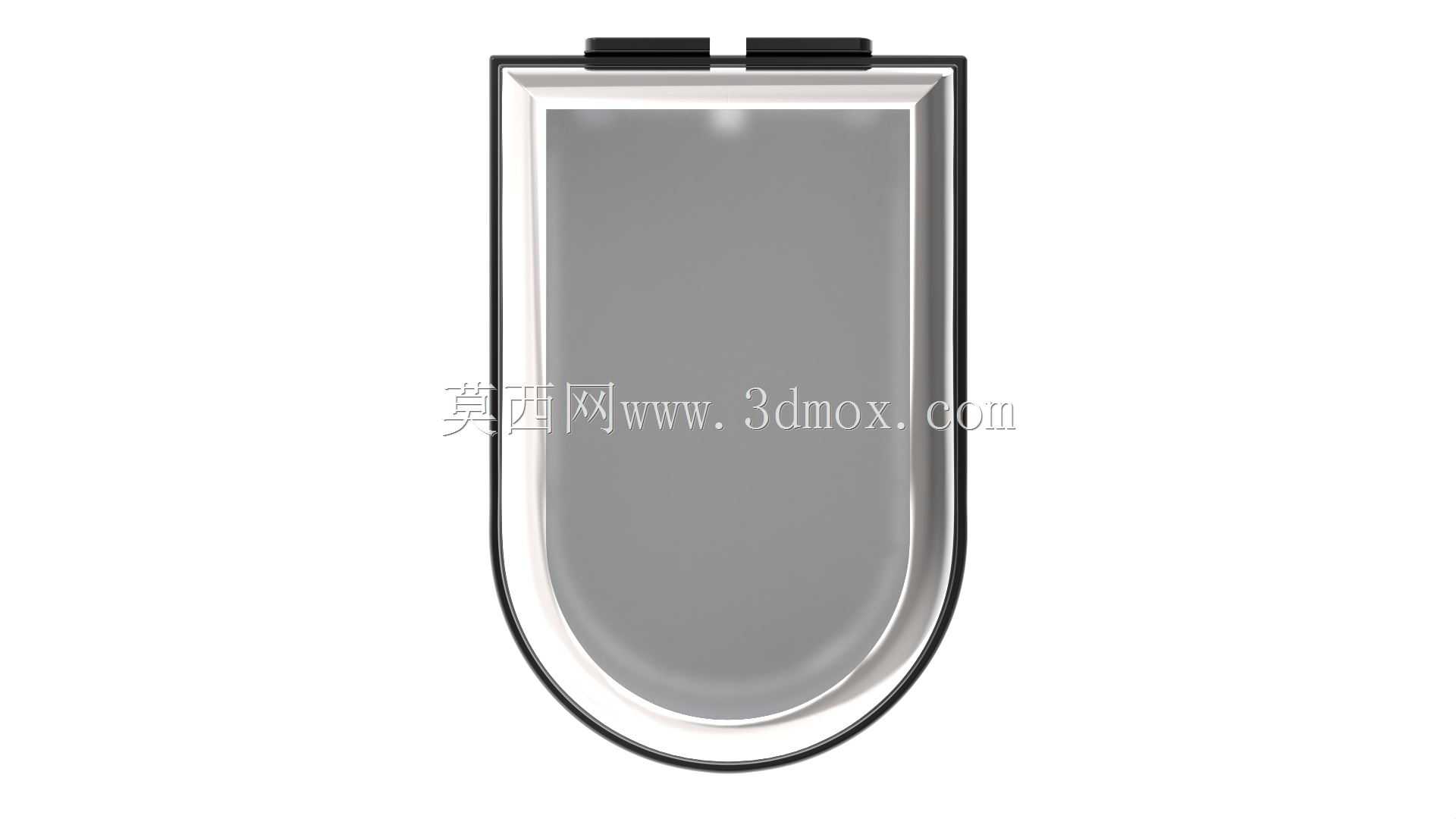

　　玻璃围壁的外轮廓与井道内壁的间隙需要满足电梯安装规范的安全间隙要求，避免运行过程中出现剐蹭。设计过程中需要重点校核不锈钢框架的整体刚度，因为玻璃围壁无法承担结构载荷，所有的运行载荷、偏载载荷都需要由金属框架承担，通过有限元分析模拟轿厢额定载荷下的框架变形量，将变形量控制在规范允许的范围内，避免玻璃因为框架变形出现挤压破损。另外轿厢顶部的不锈钢罩壳内部预留了照明系统、通风系统的安装空间，罩壳的圆弧造型一方面可以降低轿厢运行过程中的风阻，减少高速运行时的风噪，另一方面也能提升外观的整体流畅度，适配商业场所的装修风格。这类观光轿厢的设计还需要考虑后期维护的便捷性，玻璃压条采用可拆卸式结构，后期如果出现玻璃破损可以单独更换对应位置的玻璃，

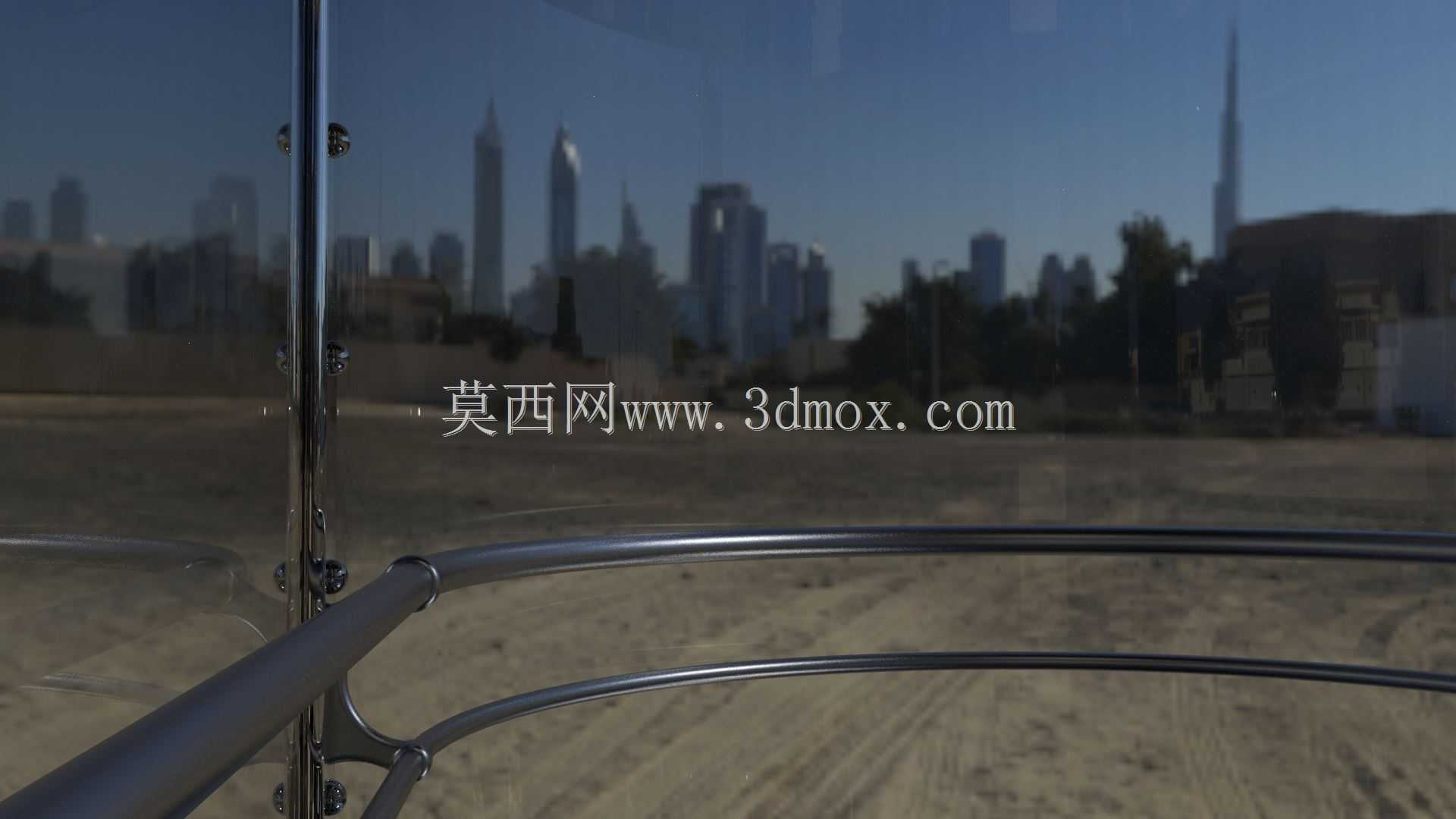

　　不需要拆解整个轿厢框架，扶手与立柱的连接采用隐藏式螺栓固定，外观无外露紧固件，既提升美观度也避免螺栓锈蚀带来的安全隐患。在实际项目应用中，这类轿厢常配套安装在建筑外立面的外置井道或者建筑内部的挑空中庭位置，通透的玻璃结构可以让乘客在升降过程中清晰看到外部景观，相比常规封闭轿厢能大幅提升乘坐体验，同时不锈钢材质的外露构件具备优秀的抗锈蚀能力，适配户外或者高湿度的使用环境，减少后期维护的工作量。设计时还需要考虑轿厢的自重平衡，因为玻璃材质的密度与钢板存在差异，需要通过调整框架的板材厚度、局部增加配重块的方式，让轿厢整体重心保持在几何中心位置，避免运行过程中出现偏磨导轨的问题，延长导靴与导轨的使用寿命。
