剪叉式小型可调升降作业平台结构

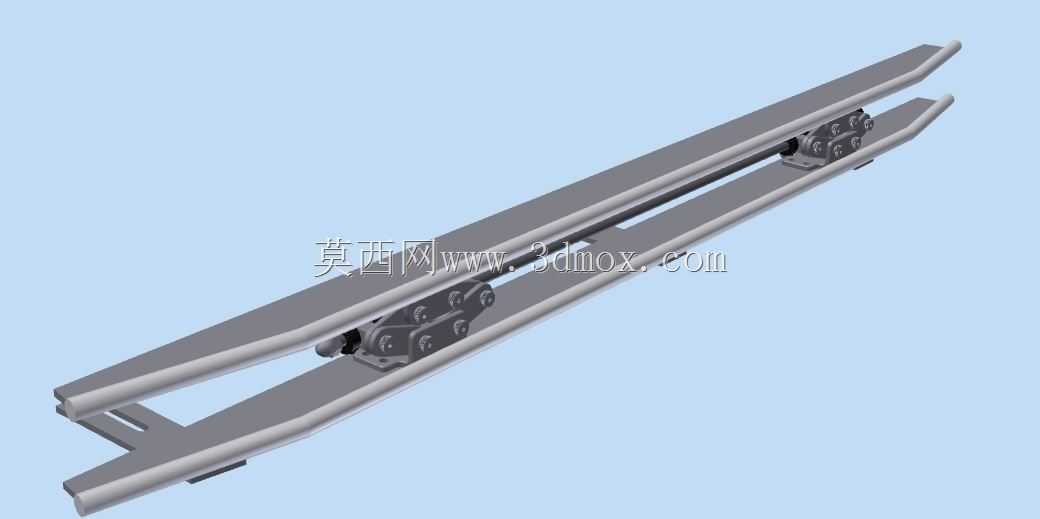

　　这款小型可调升降作业平台，核心采用双组剪叉臂配合中央提升螺钉的传动方案，在轻工装配、小件物料接驳、实验室工装调平这类对升降行程要求不高、但需要稳定支撑的场景中适配性极强。不同于大载重液压升降台的厚重结构，该结构整体采用扁平式布局，收拢状态下整体厚度控制在较低范围，可直接嵌入工作台面下方、输送线侧边间隙或是小型设备的机架内部，不会占用过多额外安装空间，对于现有产线的局部改造升级场景十分友好，不需要对原有设备基座做大规模开挖或重构。

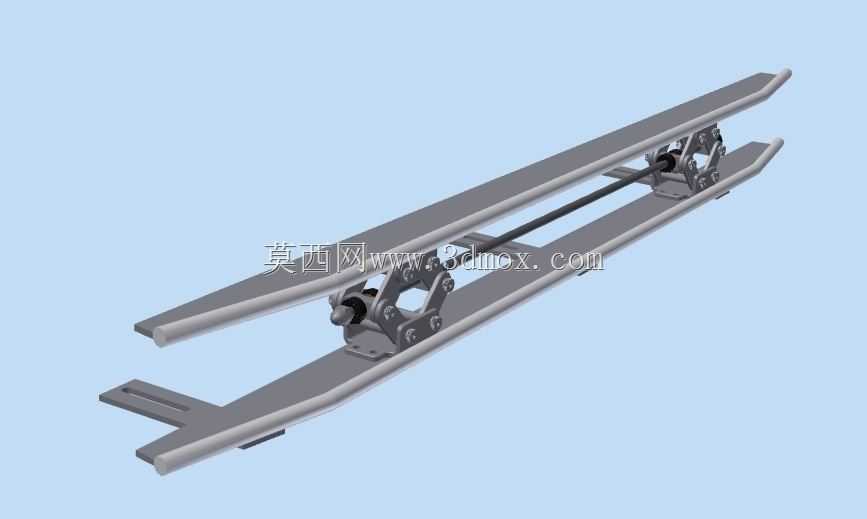

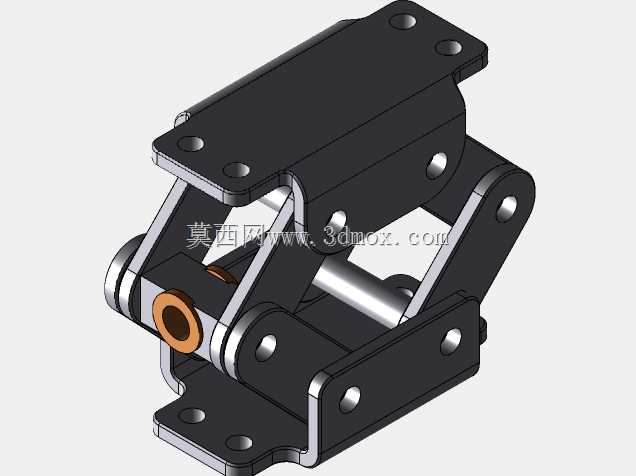

　　从功能实现逻辑来看，两组对称布置的剪叉臂承担主要的载荷传递，每处铰接点都配置了带衬套的转动副，避免长期升降过程中出现铰接点卡滞、磨损不均的问题；中央的提升螺钉作为动力输入部件，转动螺钉时可带动剪叉臂的铰接滑块沿臂身导向槽滑动，从而实现整个平台面的平稳抬升或下降，这种螺旋传动的方案自带机械自锁特性，不需要额外加装锁止机构就能在任意调整高度保持稳定支撑，不会因为负载波动出现台面下滑的问题，对于需要长时间保持固定作业高度的场景，可靠性远高于无锁止的气动升降结构。

　　设计过程中优先考虑了安装边界的适配性，平台两端的延伸臂做了斜切收边处理，既可以作为物料滑移的导向面，也能在平台收拢时避开周边设备的突出结构，避免出现运动干涉；臂身采用的是冷弯成型的型钢构件，在保证整体抗弯强度的前提下尽可能降低自身重量，单人即可完成整机的搬运与就位，不需要额外借助吊装设备。铰接点的安装孔位都做了统一的同轴度公差约束，装配时不需要反复配磨就能保证两组剪叉臂的运动同步性，避免升降过程中出现台面偏载、卡涩的问题。

　　在实际使用场景中，这类小型升降平台常被用于电子装配线的工装板高度微调，配合不同身高操作人员的作业习惯，降低长期俯身操作的疲劳感；也可作为小型检测设备的调平基座，通过调整升降高度匹配检测镜头的工作焦距，或是在实验室中作为小型试验件的高度调整支架，满足不同试验工况的位置要求。平台的支撑面做了平整化处理，可直接在上面加装工装夹具、工件定位板等附属部件，安装孔位预留了通用的间距规格，不需要二次打孔就能适配多数常规工装的安装需求。

　　从结构受力角度分析，双剪叉的对称布局将平台负载均匀分散到四个端部支撑点，提升螺钉仅需要承受剪叉机构收拢展开的切向力，不需要直接承担全部垂直载荷，因此螺杆的磨损速率更低，长期使用的维护成本也更低；臂身的加强筋布置在受力最大的弯折区域，避免大负载下臂身出现塑性变形，保证升降过程的运动精度。整个结构没有复杂的液压管路、气动元件，日常维护仅需要定期在铰接点和传动螺杆处涂抹润滑脂即可，对于没有专业设备维护人员的小型车间、工作室场景十分适用，不会出现液压漏油、气管漏气这类常见的故障问题，运行过程也没有额外的噪音污染，适合在对环境噪音有要求的作业场景使用。

　　安装时需要注意，基座固定面需要保证基本的平面度，若安装面存在明显倾斜，会导致剪叉臂运动过程中出现附加侧向力，长期使用会加剧铰接衬套的磨损；提升螺钉的端部配置了标准的方头接口，既可以用手动扳手转动调整高度，也可以对接小型伺服电机实现电动自动调整，拓展了结构的适配场景，可根据实际使用需求灵活选择手动或是电动的驱动方案，不需要对主体结构做额外修改。
