无障碍斜挂式楼道升降输送平台结构设计

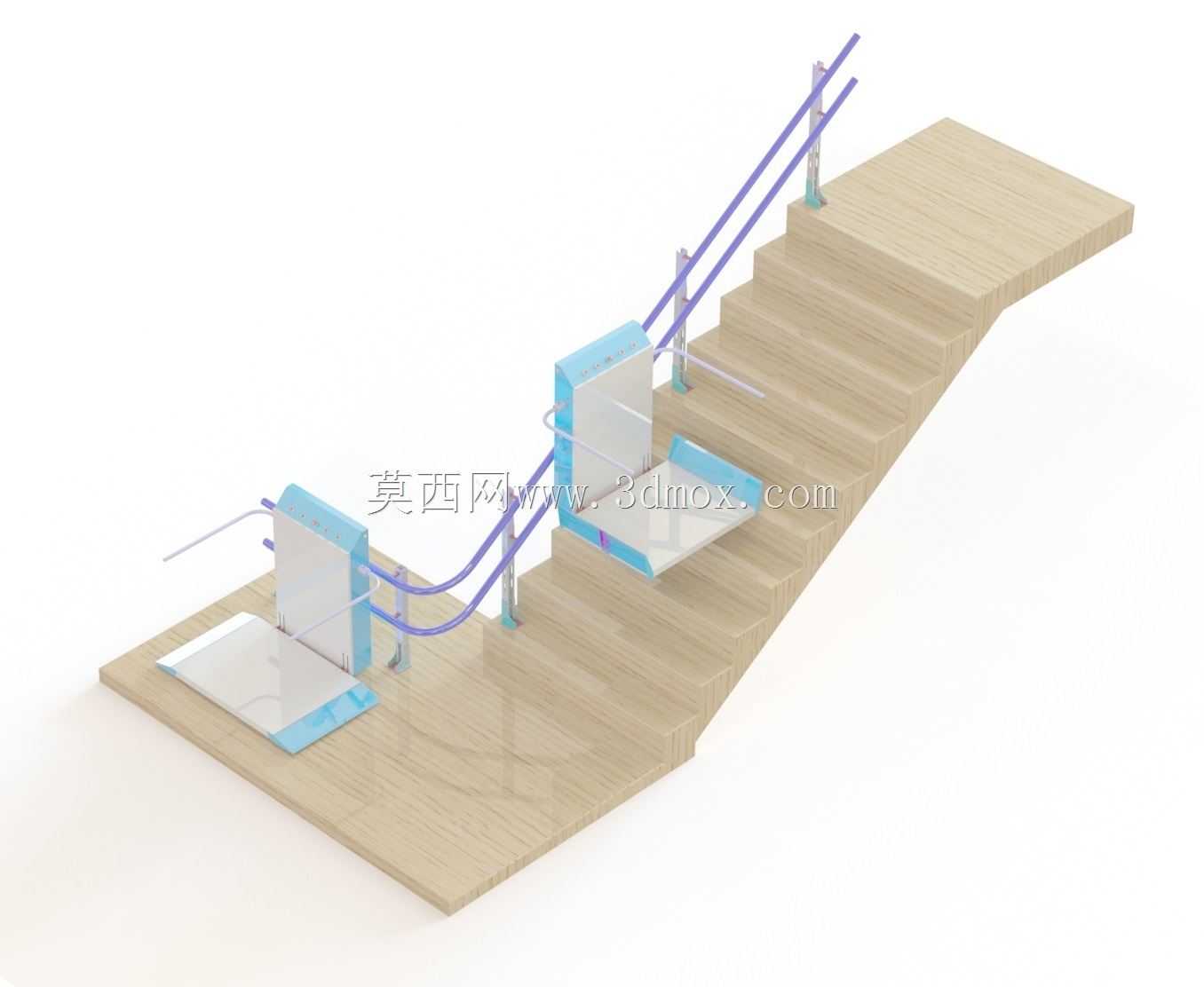

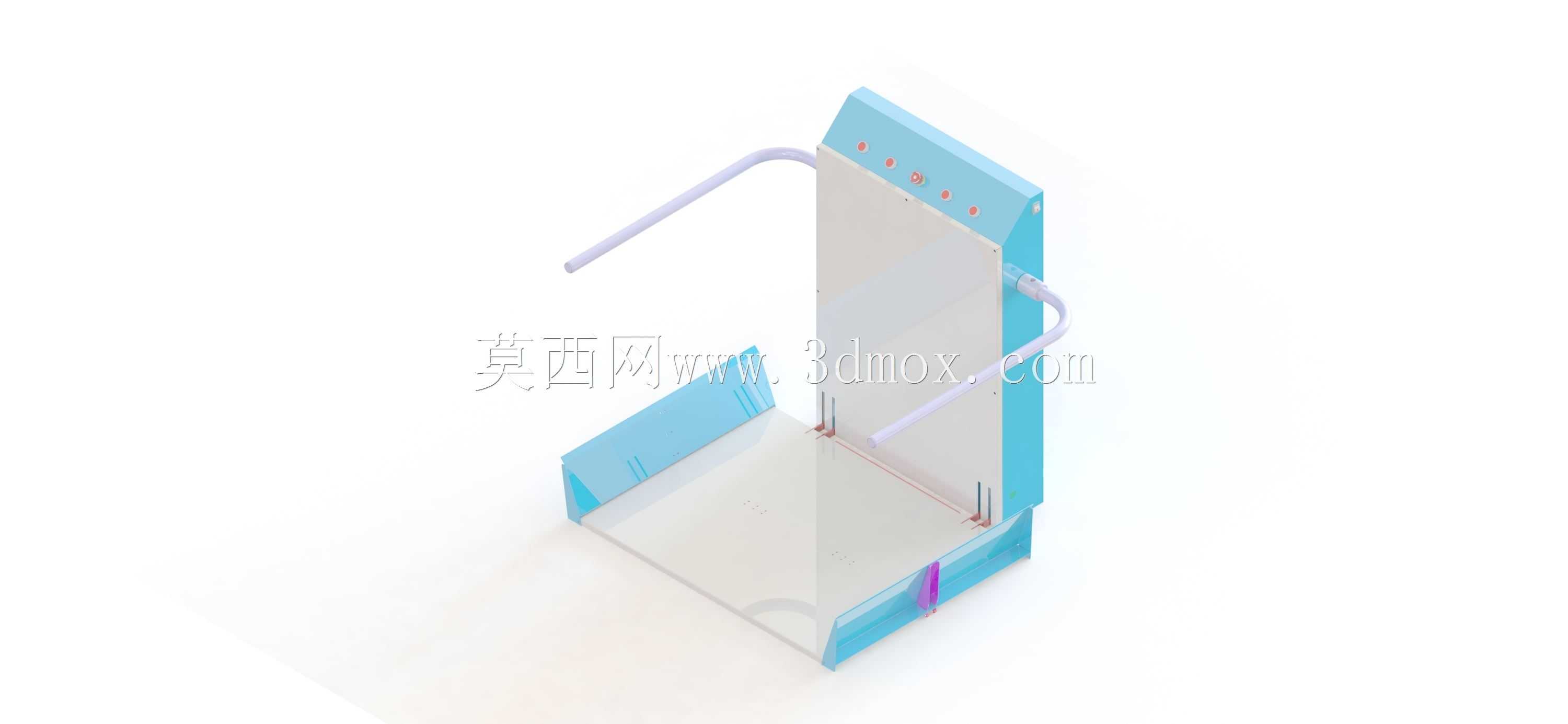

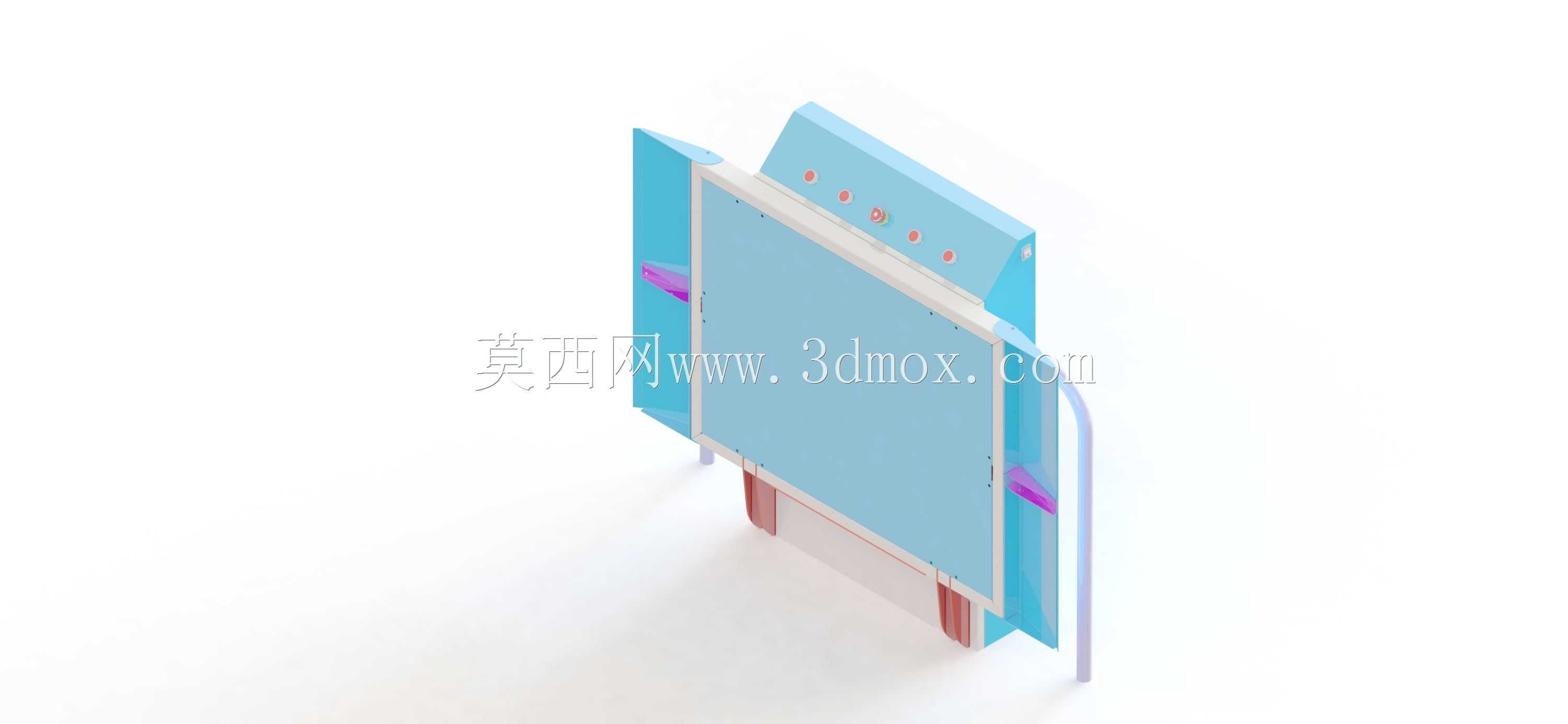

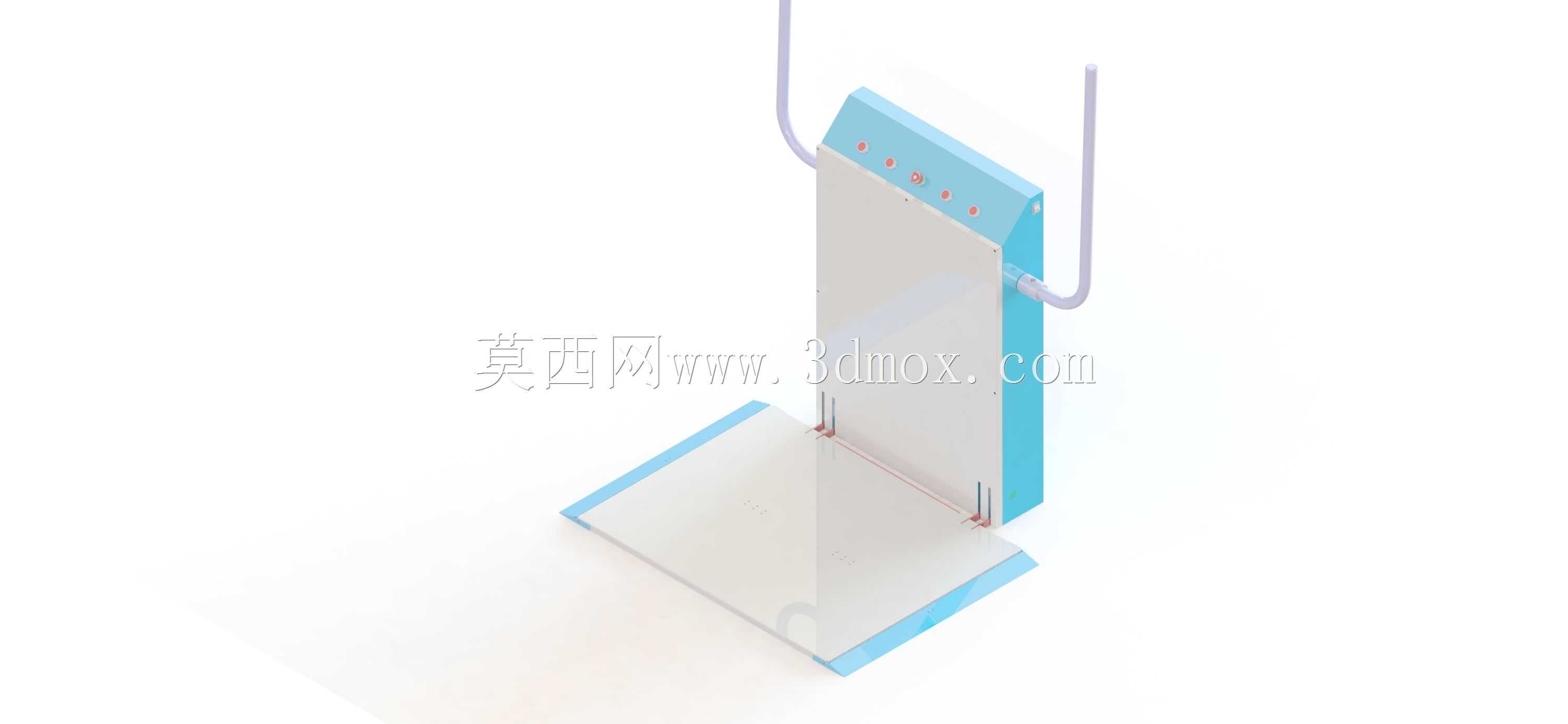

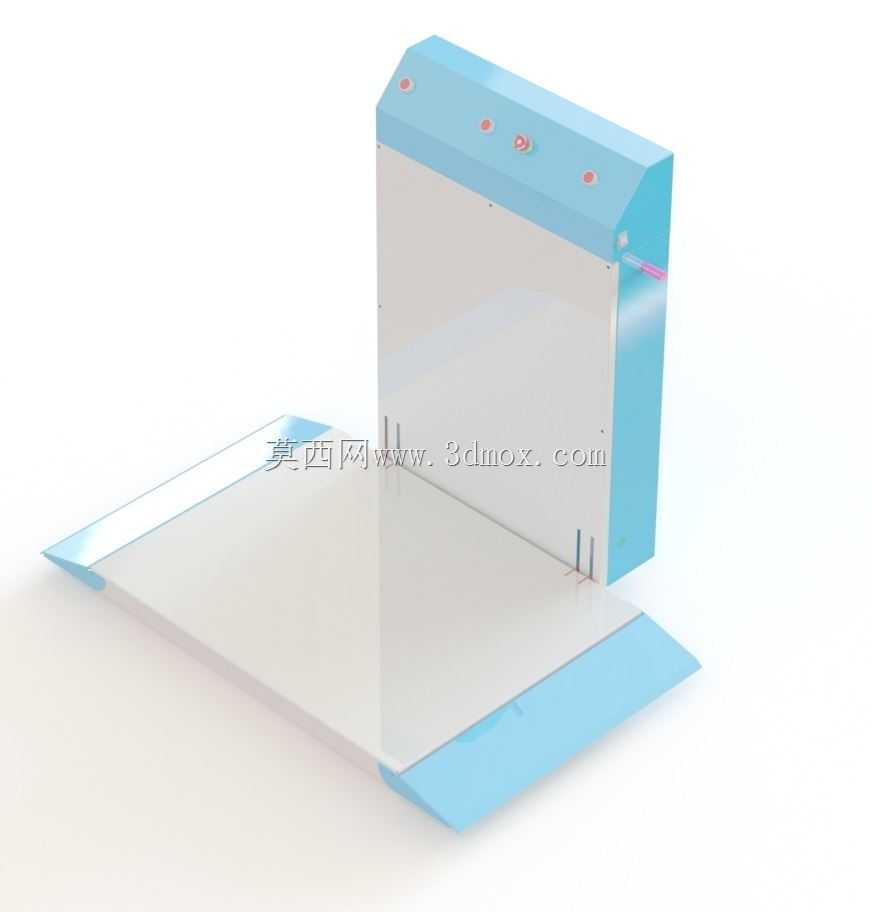

　　这款楼梯升降设备主要适配无电梯的老旧多层住宅、公共建筑楼道场景，解决行动不便人群、小件重物跨楼层通行的痛点，区别于传统轿厢式电梯，它不需要对建筑结构做大规模拆改，依托现有楼梯的侧方墙面或梯段侧边结构即可完成安装，不会占用楼道的核心疏散通行空间，日常不运行时平台可折叠收合，收合后突出墙面的厚度控制在合理范围，不会阻碍普通行人的正常上下楼通行。从结构设计逻辑来看，设备整体分为承载平台、侧边导向支撑立柱、驱动传动组件、安全防护模块几个核心部分，承载平台采用平板式结构，边缘做了斜坡过渡处理，不管是轮椅通行还是小件推车上下，都不会出现卡滞、磕碰的问题，平台表面做了防滑纹理处理，即使表面沾有少量水渍、灰尘，也能保证承载物或人员站立时的摩擦力，

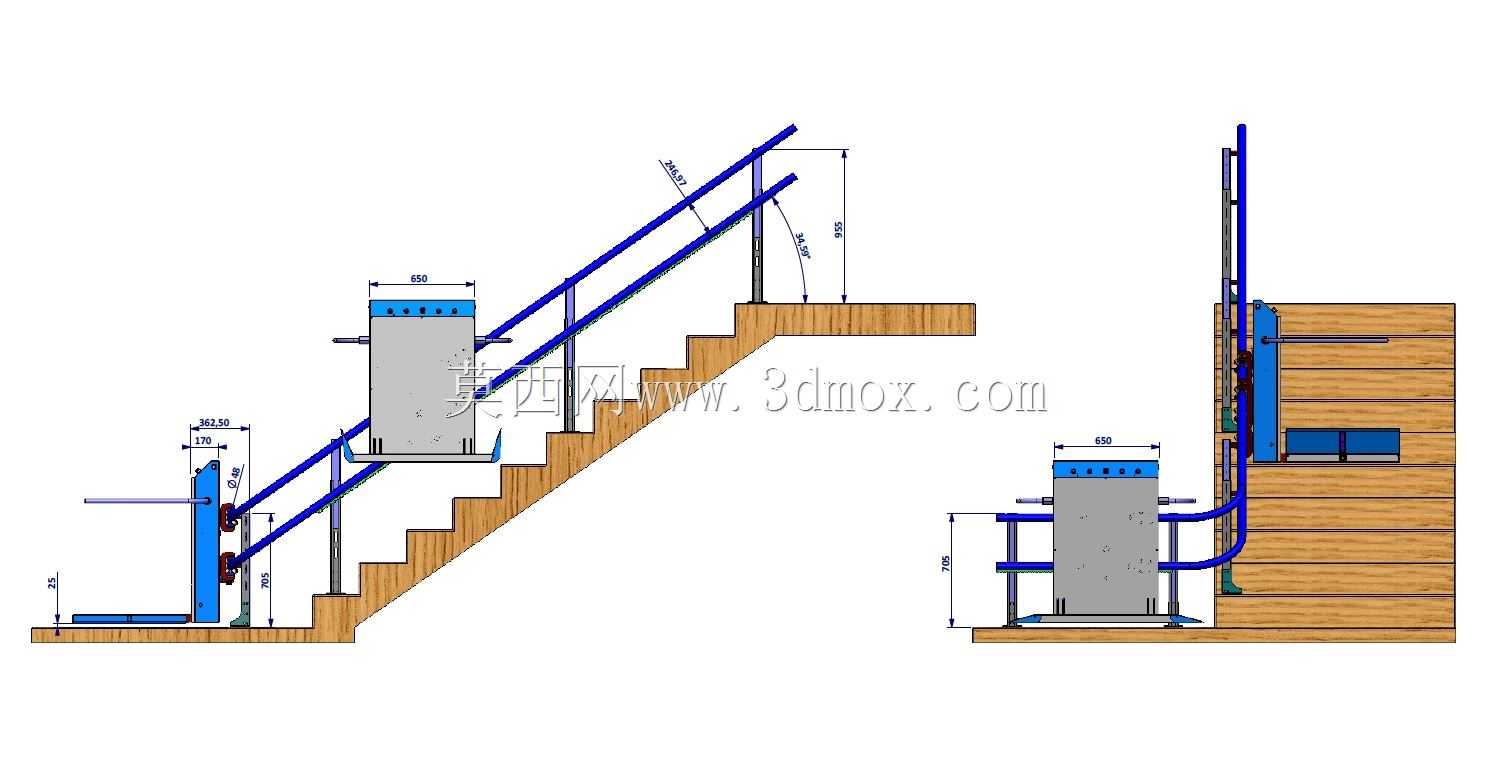

　　避免打滑风险。侧边的导向支撑结构采用一体化的钣金折弯成型工艺，既保证了整体结构的刚性，又能将传动链条、驱动导轨、电气布线全部隐藏在壳体内部，既避免外露构件积灰、被杂物卡滞，也能防止日常使用中人员误触运动部件带来的安全隐患，壳体顶部设置的操作按钮采用大尺寸凸起设计，即使手部行动不便的使用者也能轻松按压操作，按钮带有明显的功能标识，不需要复杂的学习即可掌握操作方法。设计过程中需要重点考虑安装边界的适配性，首先要匹配不同建筑的楼梯倾角，导向支撑段的角度可以根据实际梯段的坡度做适配调整，不需要统一固定的安装角度，适配范围覆盖常规民用建筑的25度到35度楼梯坡度，承载平台的尺寸设计兼顾了通行能力和空间占用，

　　常规配置的平台宽度可以满足标准手动轮椅的整体停靠，长度方向预留了足够的安全余量，不会出现轮椅部分悬空的问题。设备的运行逻辑做了多重安全冗余设计，平台边缘设置了触发式安全边，一旦运行过程中碰到障碍物，会立刻触发停机保护，避免夹碰风险；运行速度控制在低速平稳区间，启动和停止阶段都做了缓速加减速处理，不会出现突然启停带来的冲击感，即使是站立在平台上的使用者也不会有明显的晃动感；驱动部分配备了防坠锁止机构，一旦出现传动失效的极端情况，锁止机构会立刻卡在导向齿条上，将平台牢牢固定在当前位置，不会出现下滑坠落的风险。在实际选型适配时，需要提前测量楼道的净宽度，确认平台收合后剩余的通行宽度满足消防疏散的要求，同时要确认安装侧的墙体结构强度，

　　能够承受设备满载运行时的拉拔力和剪切力，对于砖混结构的老旧墙体，需要额外做预埋加固处理，避免长期运行后出现固定件松动的问题。设备的日常维护点都做了外置式设计，不需要整体拆解外壳即可完成润滑、紧固等常规保养作业，降低了后期的运维成本，传动部件采用密封式设计，不需要频繁加注润滑脂，适合民用建筑长期低频次使用的场景，不会因为长期闲置出现传动卡滞的问题。不同于大型商用升降设备，这款楼梯升降机的结构做了轻量化优化，整体构件都可以拆分搬运，不需要大型吊装设备即可完成楼道内的运输和组装，特别适合已经投入使用的老旧建筑改造场景，安装过程中不会产生大量的建筑垃圾，也不会对楼道内的现有装修造成大面积破坏。平台的停靠位置做了精准的平层校准，停靠在楼层平面时，平台表面和楼层地面的高度差控制在极小范围内，轮椅上下不会出现明显的颠簸，也不会因为高度差导致小轮子卡滞。
