适配xterra车型后保险杠轮胎承载支架

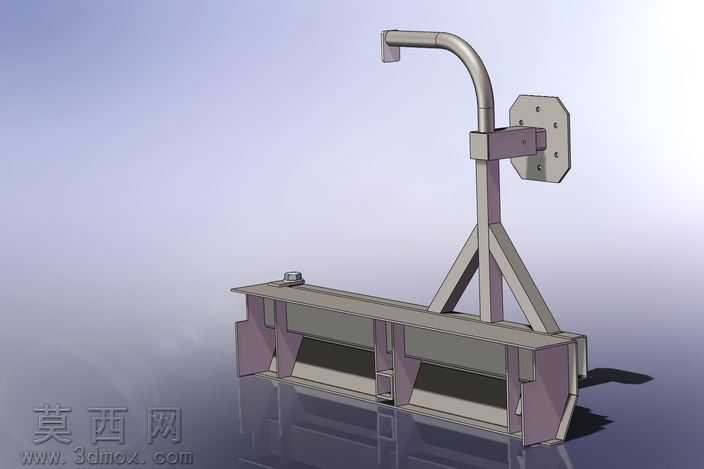

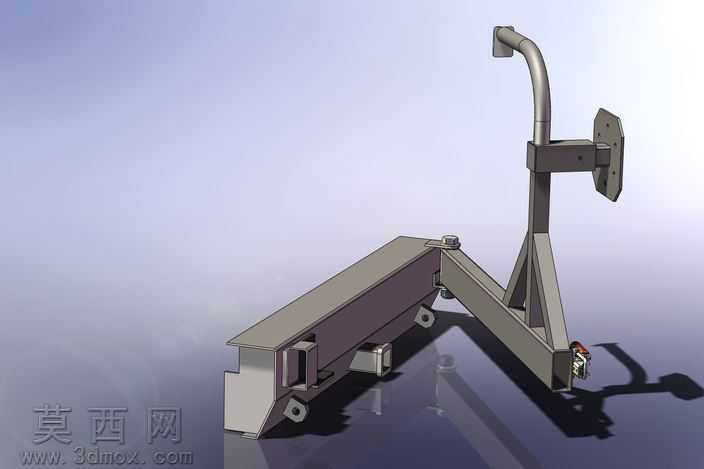

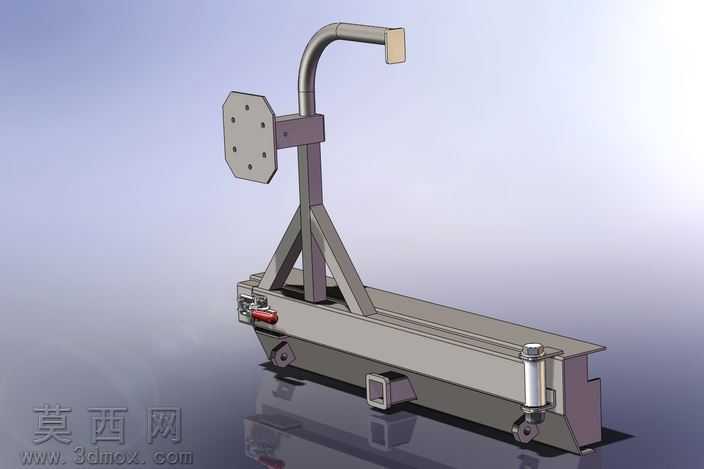

该三维模型为适配2001-2004款xterra车型的后保险杠轮胎承载装置，建模过程依托SolidWorks平台完成全参数化特征构建，首先以实车后保险杠安装点位为基准，绘制底部承载梁的截面草图，通过拉伸凸台命令生成主体长梁结构，对梁体边角做等半径圆角处理消除应力集中的视觉表现，同时在梁体侧部预留拖车方口安装位，通过切除拉伸命令生成方口的标准内轮廓，匹配通用拖车配件的安装尺寸。上部承载臂采用弯管结构建模，先绘制3D空间路径草图，通过扫描命令生成弯管主体，弯管顶端设置轮胎承托块，以拉伸命令生成矩形承托结构并做倒角处理；弯管与底部梁体之间设置三角加强筋结构，通过筋特征命令生成加强筋，分别与梁体上表面、弯管侧壁做重合配合，保证整体结构的受力合理性。安装法兰板采用八孔位设计，通过线性阵列命令生成均匀分布的安装孔，孔位尺寸参考通用后保险杠安装螺栓规格设定，建模时对安装板与弯管的连接部位做加厚处理，还原实际改装件的焊接加强结构。渲染阶段采用Keyshot完成材质赋予，底部梁体赋予哑光黑金属漆材质，调整粗糙度参数模拟钢制喷塑的表面质感，弯管结构赋予亮面镀铬金属材质，反射强度设置为中等水平还原金属管件的抛光效果，加强筋与安装板赋予同梁体一致的哑光黑材质，承托块赋予硬质橡胶材质，调整漫反射颜色为深灰色，粗糙度设置为较高数值模拟橡胶的防滑表面质感。场景设置采用渐变浅灰背景，添加地面反射效果，反射模糊度调整为0.2，模拟光滑展台的展示效果，打光采用三点布光方案，主光源从左上方45度角照射，提供主要照明与阴影，辅光源从右侧补光消除暗部死黑，顶光勾勒结构顶部轮廓，最终渲染图清晰呈现装置的整体结构与各部件连接关系。设计思路围绕后挂备胎的承载需求展开，在不改动原车后保险杠主体结构的前提下，通过独立支架结构实现备胎的后挂承载，三角加强结构有效分散备胎重量带来的弯矩，避免行驶过程中支架出现形变，安装板的孔位设计预留了一定的调整余量，适配同车型不同年款的后保险杠安装公差，侧部预留的拖车方口可拓展拖车、救援等附加功能，兼顾实用性与改装的拓展性。
