Garrett T3涡轮增压精密结构模型

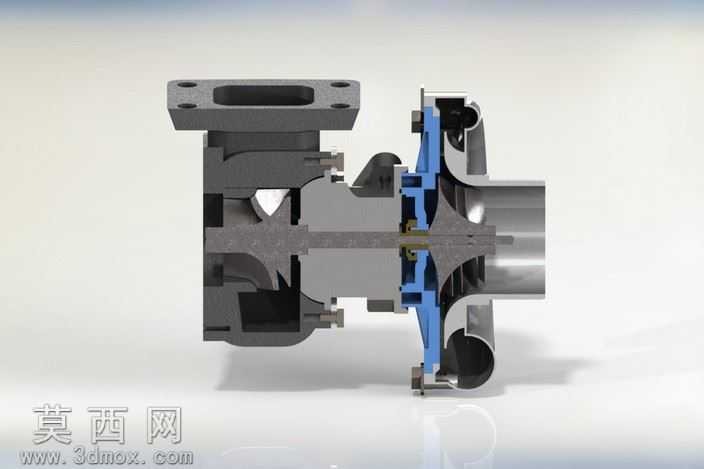

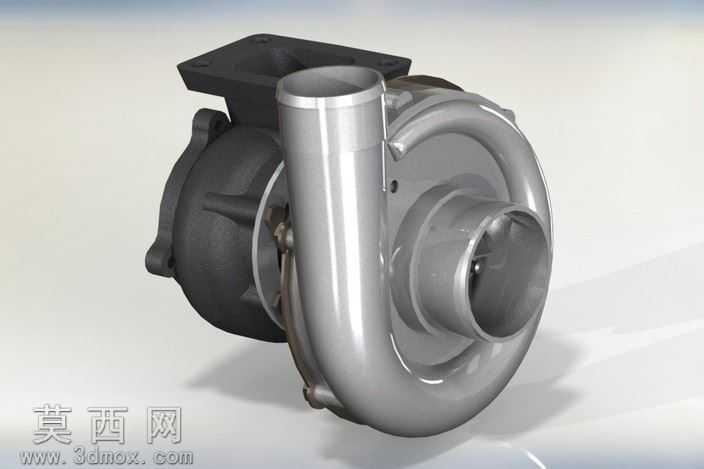

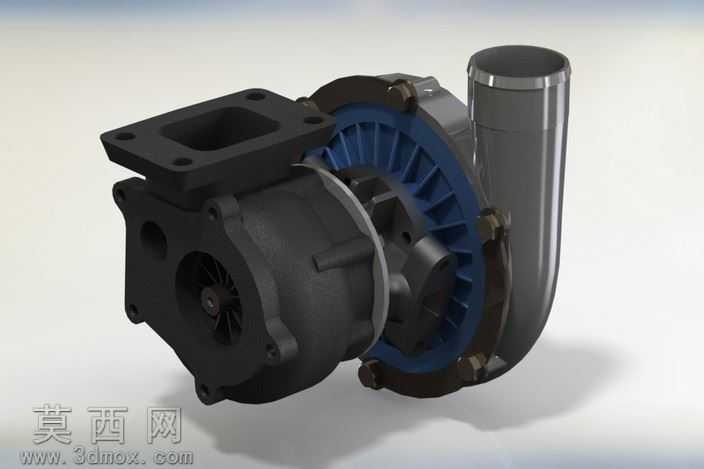

本模型为Garrett T3规格涡轮增压装置的高精度三维建模成果，建模过程严格遵循5螺栓安装位的真实尺寸参数，完整还原了涡轮增压器的全部核心结构，可直接用于动力系统匹配设计、结构教学演示或改装方案验证。建模阶段首先依据T3涡轮增压器的原厂测绘尺寸搭建整体装配框架，将装置拆分为压气机壳体、涡轮壳体、中间轴承体、叶轮组件、安装法兰、出气连接管六大独立模块逐一构建，各模块间的装配公差严格控制在工业设计允许范围内，确保虚拟装配时无干涉错位问题。压气机侧的蓝色导风罩采用曲面放样建模完成，每一片导风叶片的弧度、厚度、排布角度都与实物完全一致，还原了压气机端的气流导向结构；涡轮端的黑色铸铁壳体通过实体拉伸、布尔运算完成流道内腔的构建，精准复刻了废气进入、推动涡轮转动的内部流道形态，壳体表面的安装螺栓孔、定位凸台、加强筋结构均逐一还原，未做任何简化省略。中间连接段的密封结构、紧固卡箍细节也完整呈现，清晰展现了涡轮增压器的密封与装配逻辑。材质与渲染阶段针对不同部件的真实材质做了区分设置：涡轮壳体采用铸铁哑光黑材质，还原高温工况下铸铁部件的磨砂质感与细微表面颗粒；压气机端的蓝色导风罩采用半哑光工程塑料材质，还原原厂部件的色泽与质感；出气连接管采用抛光金属材质，模拟铝合金管路的金属光泽与反光效果；紧固螺栓、卡箍等标准件采用镀锌钢材质，呈现金属紧固件的亮面质感。渲染时采用柔和的工业产品打光方案，多角度呈现模型的结构层次与材质差异，既清晰展示了外部装配结构，也能通过半透明预览模式观察内部叶轮与流道的配合关系。模型完整还原了T3涡轮增压器的安装接口尺寸，压气机侧的圆形出气口直径、涡轮端的方形法兰安装孔位、5螺栓的排布间距均与实物完全匹配，可直接用于发动机舱布局校核、改装管路匹配设计，也可作为内燃机增压系统的教学演示模型，帮助学习者直观理解涡轮增压器的结构组成与工作原理。
