手持雾化喷射部件结构设计方案

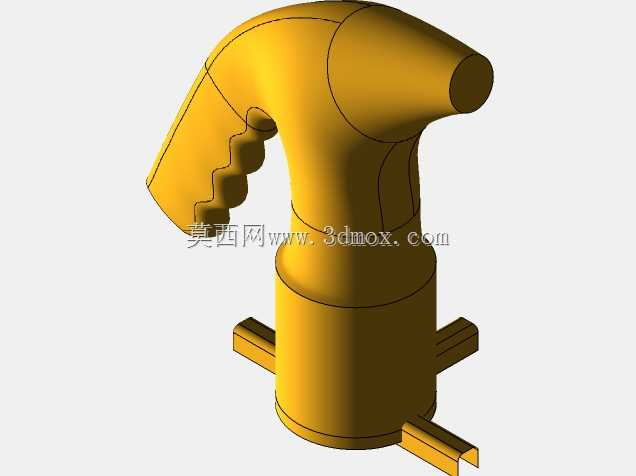

　　这款手持雾化部件的结构设计，核心围绕单人手持操作的实际作业场景展开，在民用消杀、园艺喷施、小型工件表面喷涂等场景中，这类部件是雾化输出的核心执行端，直接决定雾化颗粒均匀度、握持操作的疲劳度以及安装适配的通用性。从结构布局来看，整体采用上握下接的分体式逻辑，上部握持区域做了贴合手掌自然弯曲的指位凹陷设计，没有采用生硬的直筒握柄结构，实际握持时食指、中指、无名指可自然嵌入对应凹陷位，拇指可搭靠在握柄侧方的平面区域，长时间单手握持作业时，手腕不需要刻意保持僵直角度，能有效降低连续作业15分钟以上的手部酸胀感。握柄上部的弯头出雾通道采用大圆弧过渡结构，没有设置直角转折位，流体在通道内输送时不会出现直角折返造成的压损，

　　能保证从下部接入的压力流体顺畅输送到顶端的雾化出口，避免通道内出现紊流造成的雾化颗粒大小不均、出雾断断续续的问题。下部的连接基座采用圆柱主体加周向定位凸耳的结构，三个凸耳沿基座圆周120度均匀分布，凸耳厚度与基座壁厚保持一致，安装时可直接卡入对应供液底座的卡槽内，不需要额外设置螺纹旋转锁紧，拆装时只需要对准卡槽推入再旋转小角度即可完成固定，这种快装结构适配需要频繁更换雾化部件、清理内部残留流体的作业场景，比如喷施不同类型药剂时，可快速拆下部件完成冲洗更换，避免不同药剂混合造成的成分反应。从安装边界尺寸来看，下部连接基座的外径适配常规通用供液管路的快接接口，凸耳的外伸长度控制在合理范围，不会因为凸耳过长造成安装时与周边结构出现干涉，

　　握柄的整体长度适配成年男性手掌的平均握持宽度，弯头出口的朝向与握柄中轴线呈固定倾角，作业时不需要刻意翻转手腕就能让雾化出口对准待喷施的目标区域，比如对绿植叶面喷施时，自然握持状态下出口刚好斜向下对准叶面，不需要抬高手腕调整角度。设计过程中针对流体通道的壁厚做了梯度优化，握柄内部的流体通道壁厚保持均匀，避免壁厚不均造成注塑成型时出现缩痕、内部通道变形的问题，弯头与握柄的衔接位置做了圆角过渡加强，没有出现应力集中的尖角结构，即使不小心从1米左右的作业高度掉落到硬质地面，衔接位置也不会出现开裂漏液的问题。基座底部的进液口做了内倒角导向结构，接入供液管路时可快速对准密封位，不会因为管口切边歪斜造成密封件被切破漏液的问题。

　　周向分布的三个定位凸耳底面做了微小的防滑纹路，卡入底座卡槽后可增大接触摩擦力，避免作业过程中因为设备振动造成部件松脱移位。出雾端的出口内径经过匹配设计，适配常规压力下的流体雾化需求，不需要额外在出口处加装复杂的雾化片结构，依靠流体自身压力经过通道加速后从出口喷出即可实现均匀雾化，减少了易损零件的数量，后期维护只需要定期冲洗通道即可，不需要频繁更换雾化耗材。握柄外表面没有做多余的防滑凸棱，而是采用微磨砂的表面质感，即使手部沾有少量喷施液体，也不会出现打滑脱手的问题，同时不会因为凸棱过多造成清理时的卫生死角，作业后用清水冲洗即可将表面残留的药剂冲洗干净。整体结构没有设置多余的装饰性特征，所有曲面和凸起结构都服务于实际功能需求，握柄的弯曲角度经过多轮握持测试调整，既保证了流体通道的顺畅过渡，又兼顾了握持时的手腕自然姿态，避免出现为了造型牺牲操作舒适度的问题。连接基座的高度尺寸经过匹配，卡入底座后凸耳刚好压在底座的密封端面上，不会因为基座过长造成安装不到位、密封失效，也不会因为基座过短造成卡接深度不足、容易脱落的问题。
