绘图用圆规分规式罗盘绘图工具结构

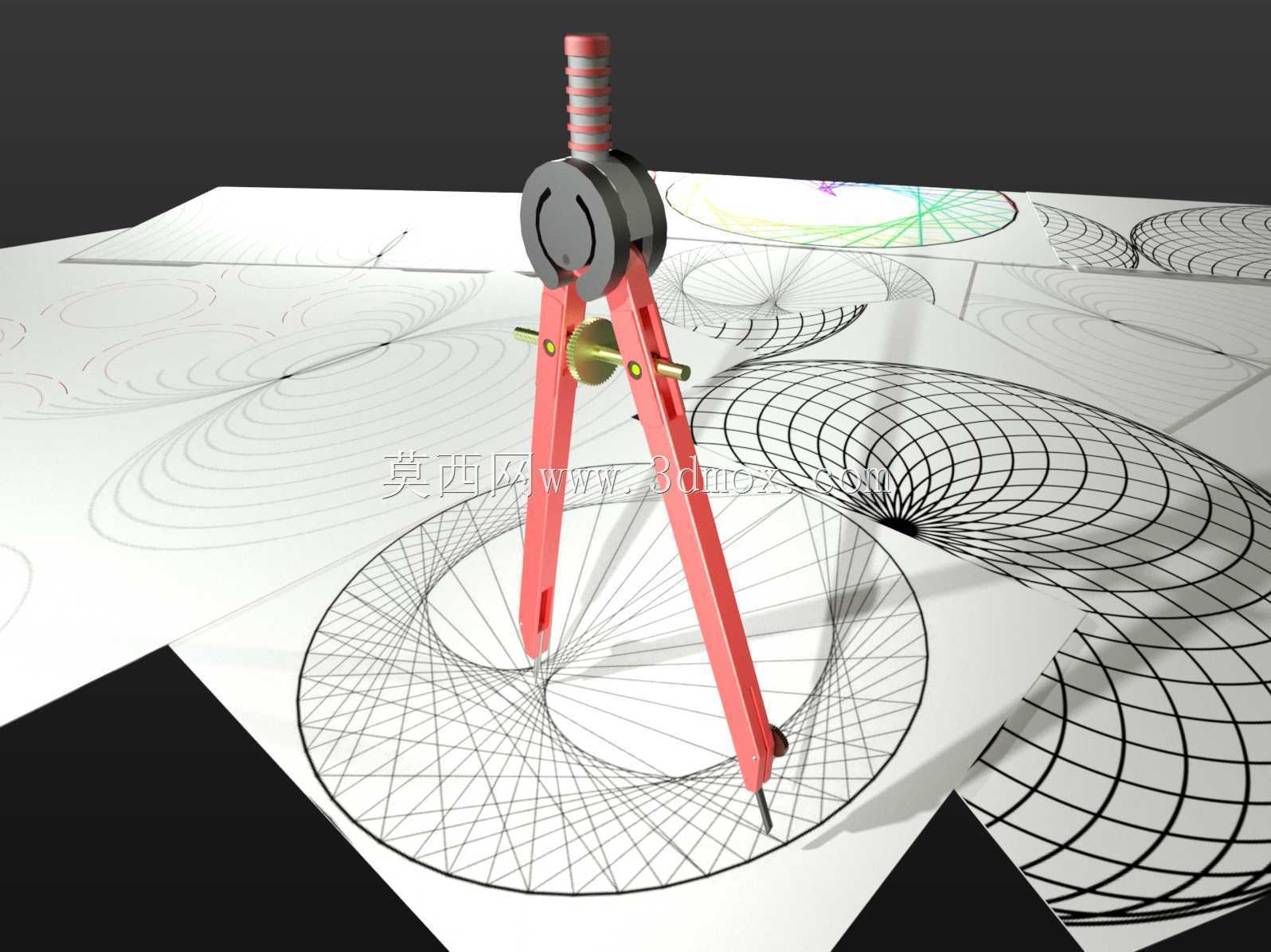

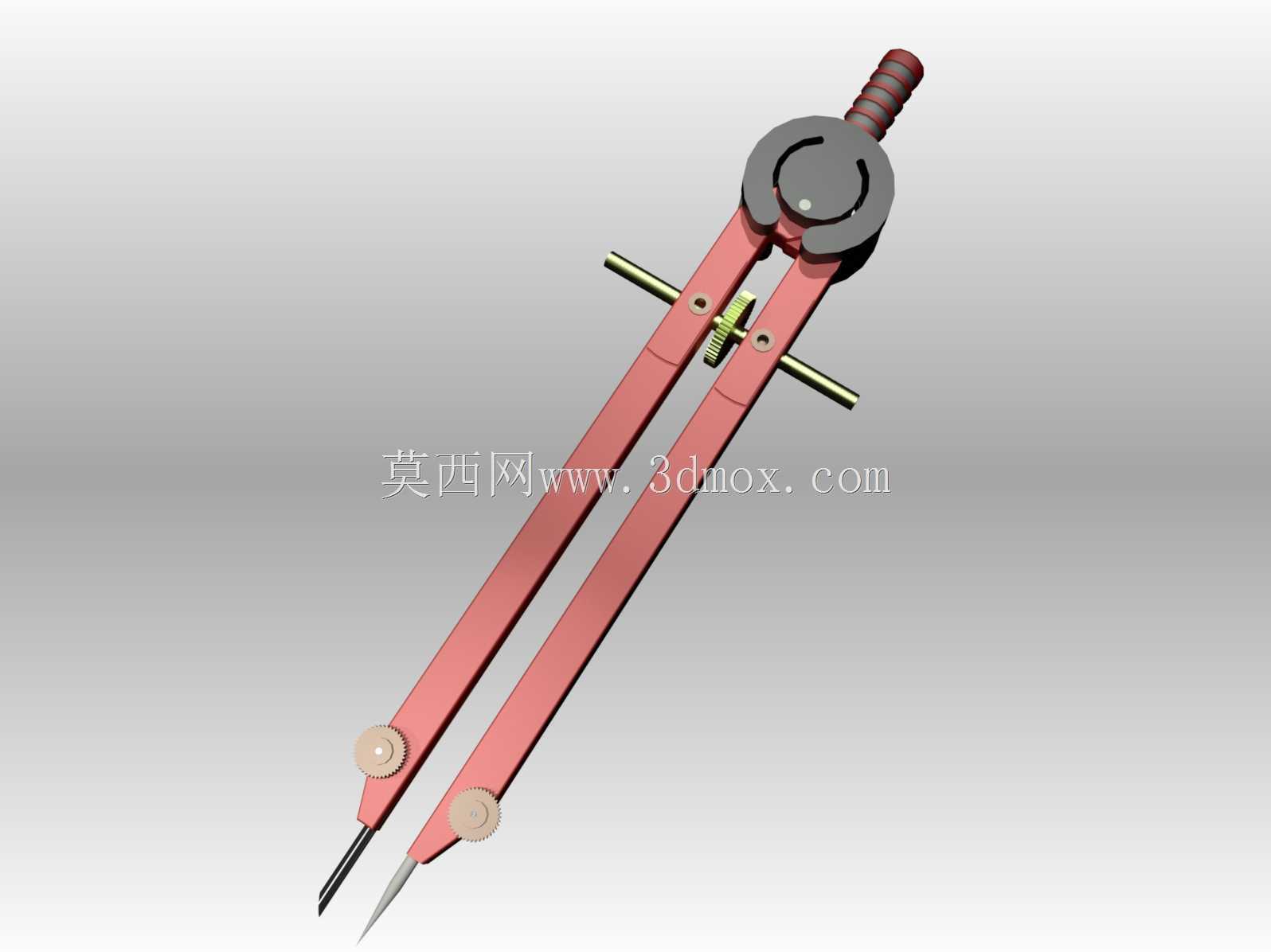

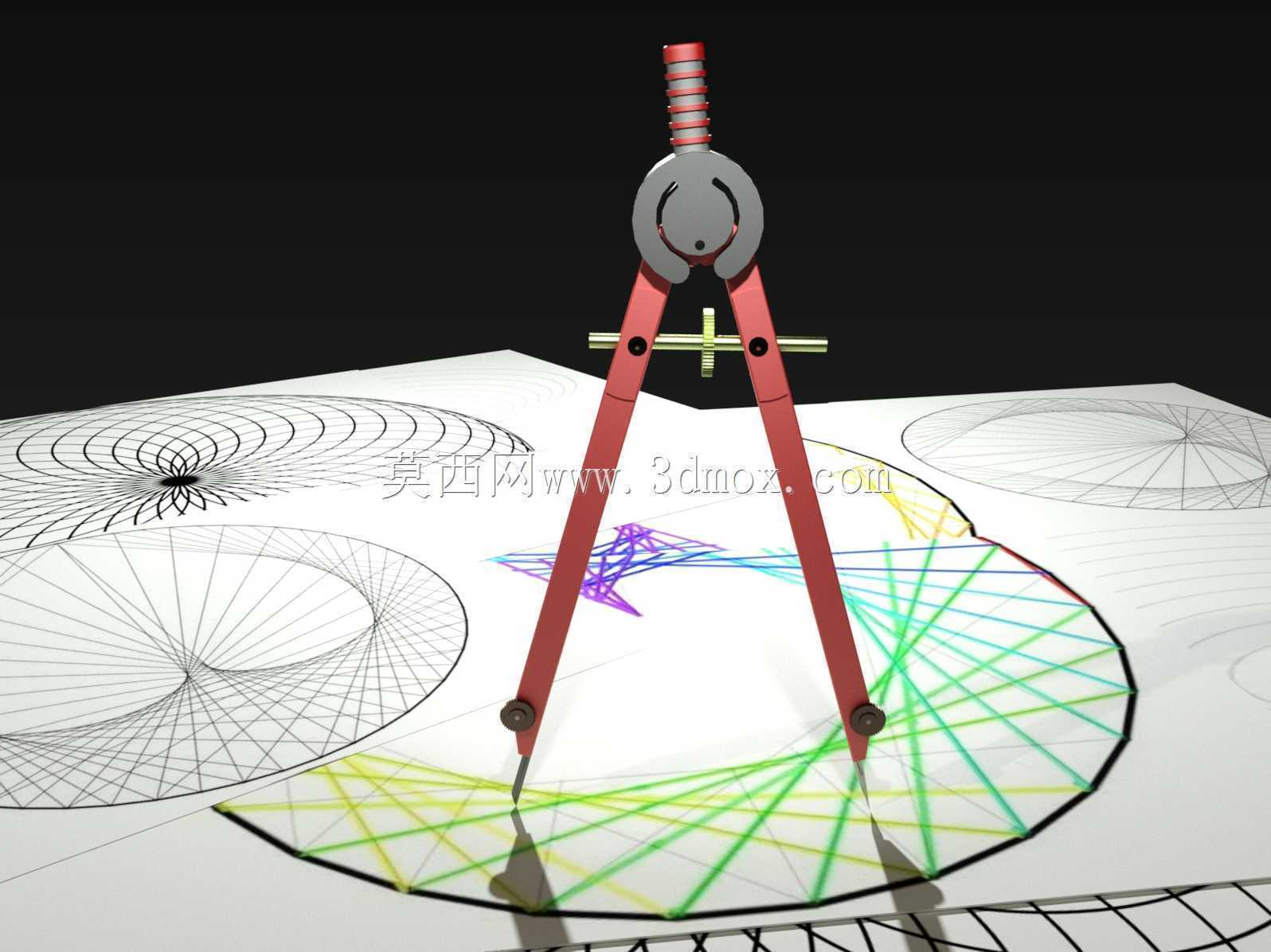

　　这款绘图用罗盘结构本质是整合了分规功能的专业绘图工具，核心应用场景覆盖机械制图手工绘图作业、工程图样校核、几何作图等分度、量取线段长度、绘制圆弧与圆周的实操环节，在CAD普及前的手工制图时代是制图员工位的标配器具，即便在当前三维建模普及的行业环境下，手工方案推演、草图绘制阶段依然会用到这类工具完成基础几何元素的绘制。从功能特性来看，该结构顶端设置了调节旋钮与弹簧张紧结构，通过旋转顶部的调节螺柱可以微调两支规脚的开合角度，相比普通无调节结构的圆规，能够实现更精准的半径尺寸控制，避免手动开合规脚时出现的尺寸偏移；规脚中部设置了锁紧定位结构，调整到目标半径后可以锁止开合角度，保证连续绘制多个同半径圆弧时尺寸一致性；

　　两支规脚的枢接轴位置做了耐磨衬套设计，长期反复开合不会出现轴孔间隙过大导致的规脚晃动问题，保证绘图精度。设计思路上优先考虑了绘图作业的操作手感与精度保持性，规脚主体采用刚性较好的金属材质，避免受力时出现规脚弯曲变形，影响绘制圆弧的圆度；笔尖位置预留了通用绘图铅笔芯、钢针的安装位，可根据绘图需求更换不同的作业端头，既可以安装钢针作为分规使用，完成线段等分、尺寸量取转移的工作，也可以安装铅笔芯或鸭嘴笔完成墨线、铅笔线的圆弧绘制。从安装边界与尺寸适配来看，该结构完全张开时可覆盖常规A0到A4幅面工程图纸的常用圆弧绘制半径范围，收拢后整体尺寸可放入常规绘图工具盒，不会占用过多收纳空间；枢接位置的转轴阻尼经过匹配设计，

　　单手握持即可完成开合调节与锁止操作，不需要双手配合调整，适配制图员长时间连续绘图的操作习惯。规脚的重心设置在枢接轴下方，握持时不会出现头重脚轻的问题，绘制圆弧时转动过程更平稳，不会因重心偏移导致笔尖刮破图纸或者线条出现粗细不均的问题。
