钣金折弯拼接式金属防护壳体结构

　　这类钣金折弯成型的拼接式金属壳体，在工业电控设备、小型机电终端、户外传感装置的防护场景中应用十分广泛，不同于一体冲压成型的封闭壳体，多段折弯拼接的结构形式更适配小批量定制化的设备防护需求，不需要投入高额的冲压模具成本，仅通过常规数控折弯、激光下料工序即可完成加工，对于设备迭代快、单批次投产数量不多的项目来说，能大幅压缩前期的生产准备周期。从实际使用场景来看，这类壳体主要承担内部核心元器件的物理防护作用，一方面隔绝外部粉尘、飞溅切削液、轻度外力磕碰对内部电路板、接线端子、小型功能模块的损伤，另一方面通过金属板材的自身结构强度，为内部组件提供稳定的安装基准，避免设备运行过程中的振动传导导致元器件接插件松脱。在结构设计层面，

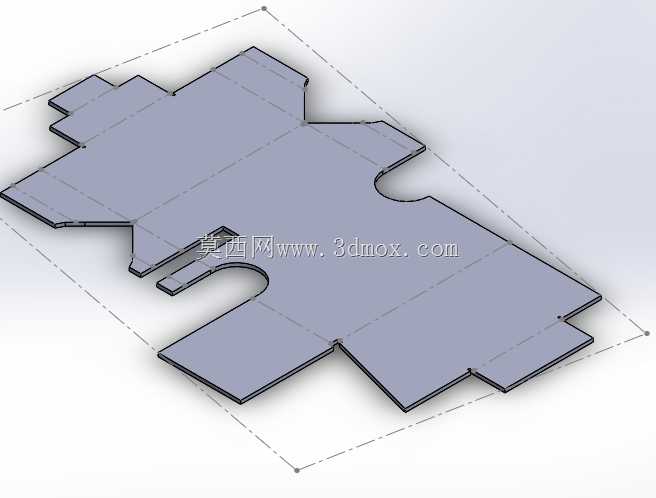

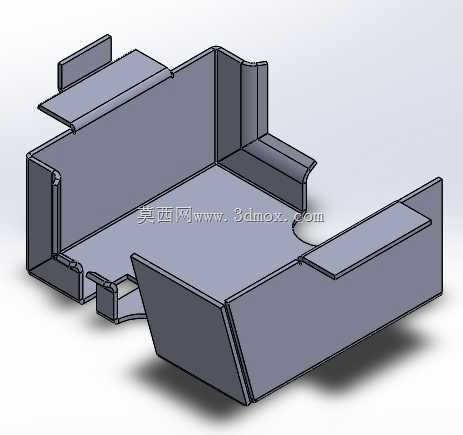

　　该壳体采用多块独立钣金件折弯后拼接组装的思路，每一段折弯边都预留了对应的搭接余量，相邻板件的折弯止裂槽位置做了圆弧过渡处理，避免折弯过程中板材应力集中导致的开裂问题，同时各段板件的翻边结构既可以提升单块板材的自身刚性，减少薄钣金件常见的翘曲变形问题，也能为相邻板件的连接提供定位面，组装时不需要额外制作复杂工装，依靠搭接边的限位即可快速对齐拼接位置，后续可以通过点焊、拉铆或者自攻螺钉完成最终固定，适配不同加工条件下的装配需求。从安装边界的角度考量，这类壳体的外形尺寸没有统一的固定规格，设计时会完全根据内部容纳组件的排布尺寸预留安全间隙，通常内部元器件与壳体内壁的距离会预留至少3mm的安全距离，

　　既避免元器件引脚直接接触金属壳体造成短路风险，也给内部走线预留足够的布线空间，壳体外侧的延伸折边，一方面可以作为设备安装时的固定挂耳，直接通过螺栓穿过折边上的预冲孔将整体壳体固定在设备机架或者安装墙面上，另一方面折边的外翻结构也能消除钣金切口的锐边，避免安装维护过程中划伤操作人员。不同于塑料注塑壳体的设计逻辑，这类金属钣金壳体的折弯半径会严格匹配所用板材的厚度，常规冷轧钢板材质的话，折弯内R通常设置为与板材厚度等数值，避免折弯角度回弹过大导致拼接时出现缝隙，同时各拼接位置的公差会根据装配形式做差异化设置，采用螺钉连接的位置孔位公差会适当放宽，降低加工精度要求，采用点焊拼接的位置会在搭接边预留定位凸点，

　　组装时直接卡入对应缺口即可完成临时固定，减少焊接过程中的错位变形。在实际设备配套中，这类壳体常被用作小型工控模块的外防护、设备操作端子的接线盒、户外小型检测装置的防雨外壳，因为是金属材质，自身具备一定的电磁屏蔽能力，不需要额外做屏蔽层处理即可满足常规工业场景的电磁兼容要求，相比塑料壳体更适用于存在电磁干扰的车间环境。设计过程中还需要考虑后期维护的便捷性，拼接式的结构可以根据维护需求将对应位置的板件做成可拆卸式，不需要完全拆解整个壳体即可完成内部元器件的检修更换，比如针对需要频繁操作的接线端子位置，对应的壳板可以单独做成可拆卸的盖板，通过手拧螺钉固定，日常维护时不需要借助工具即可快速打开，大幅提升后期运维的效率。另外在板材选型上，这类结构通常根据使用环境选择对应材质，常规室内干燥环境采用普通冷轧钢板表面喷塑处理即可，户外或者存在腐蚀介质的场景则可以选用镀锌板或者不锈钢板材，不需要额外做表面防腐处理即可满足长期使用的防护要求，不同材质的折弯参数会做对应调整，比如不锈钢板材的折弯回弹量比冷轧钢板大，设计时会对折弯角度做适当补偿，确保拼接后整体外形尺寸符合设计预期，不会出现板件对接不齐、缝隙过大的问题。
