带可拆卸柱塞的20吨液压机结构设计

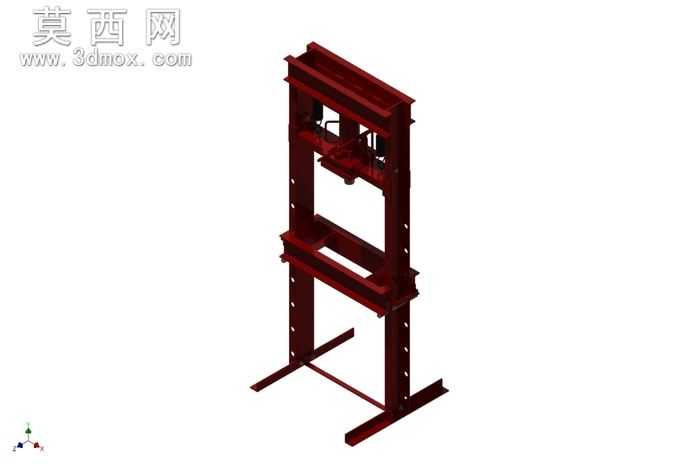

本模型为20吨规格的立式液压机三维设计，整体采用框架式钢结构机架作为承载主体，建模过程中严格遵循液压机的受力特性进行结构排布，从底部支撑脚到顶部安装横梁的每一处型材连接位置，都按照实际焊接装配的工艺要求做了细节还原，确保模型结构符合真实设备的生产制造逻辑。模型重点还原了可拆卸柱塞的核心结构，柱塞与液压缸的配合段、密封安装位、与压头的连接结构都做了精细化建模，既保证了柱塞部件可独立拆分的装配特性，也清晰呈现了液压执行单元的工作原理。在材质表现上，机架部分统一赋予钢材材质，通过调整金属粗糙度参数还原工业型钢的哑光金属质感，柱塞等运动配合部件做了表面精加工的材质处理，区分出固定承载结构与运动加工部件的视觉差异，渲染视角采用等轴测视角，能够完整呈现设备从底部支撑到顶部施压端的整体布局，也能清晰观察到中部工作空间的尺寸范围与立柱的导向结构。设计过程中优先考虑设备的实用性与结构稳定性，双立柱搭配多层横梁的框架结构，能够在20吨额定压力下保证机架的刚性，避免施压过程中出现结构形变，可拆卸柱塞的设计则兼顾了设备维护的便利性，当柱塞出现磨损或密封件老化时，可单独拆卸柱塞部件进行更换，无需整体拆解液压缸主体，大幅降低后期维护成本。模型的每一处安装孔位、连接法兰的尺寸都参考通用小型液压机的行业标准进行设计，可作为小型压装、校直、冲压作业设备的设计参考，也可用于液压原理教学、设备结构演示等场景，完整还原了立式液压机从机架承载到液压执行的全结构逻辑，拆分后的各个部件都保留了独立的建模特征，方便后续根据实际需求修改参数、调整结构尺寸。
