学生设计款开式机械压力冲床结构模型

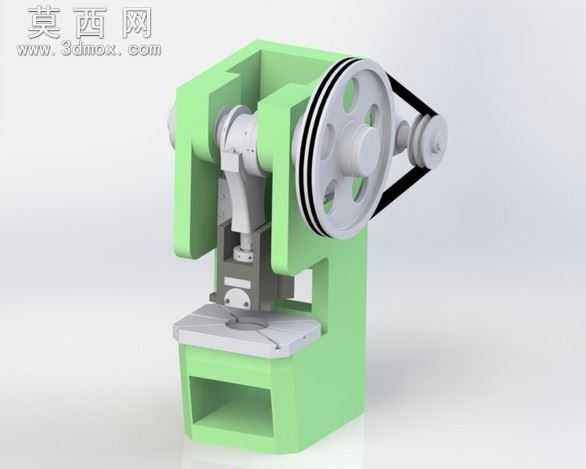

本模型为学生自主设计的开式机械压力冲床三维结构，整体采用立式开式C型床身布局，这类布局是中小型冲压设备的经典构型，能够为冲压作业提供开阔的操作空间，方便工件上下料与模具更换调试。建模过程中完整还原了机械冲床的核心传动与执行结构：床身作为整体承载基础，采用一体化的刚性构型设计，下部预留出料与安装空间，上部为传动机构提供稳定的安装基准；传动端采用带轮减速结构，大尺寸带轮兼具飞轮储能作用，通过三角带连接动力输入轴，能够将电机的高速旋转转化为大扭矩的低速动力输出，匹配冲压作业瞬间大负载的工况需求。执行端完整复刻了曲柄滑块机构的运动逻辑，将带轮轴的旋转运动通过曲柄、连杆转化为滑块的上下往复直线运动，滑块部分设置了模柄安装位与导向结构，保证冲压行程的运动精度，工作台面预留了模具安装的定位基准，能够适配小型冲压模具的安装需求。模型在渲染阶段对不同部件做了清晰的材质区分：床身主体采用明快的浅绿色涂装还原工业设备的经典防护漆质感，传动带轮、连杆、滑块等运动部件采用金属灰质感表现铸钢、铸铁部件的厚重金属质感，传动皮带采用黑色橡胶材质表现，不同材质的区分让整体结构的层级关系一目了然，能够清晰辨识各个部件的功能与装配关系。设计过程中充分考虑了教学演示的需求，所有部件的装配关系完全符合实际机械冲床的装配逻辑，没有出现结构干涉或者运动逻辑矛盾的问题，既可以作为机械原理课程中曲柄滑块机构、带传动机构的教学演示载体，也可以作为中小型冲床结构设计的参考方案，帮助初学者理解冲压设备从动力输入到冲压执行的完整动力传递路径，掌握开式压力机的典型结构组成与设计要点。
