阿伯手动压力机结构设计三维模型

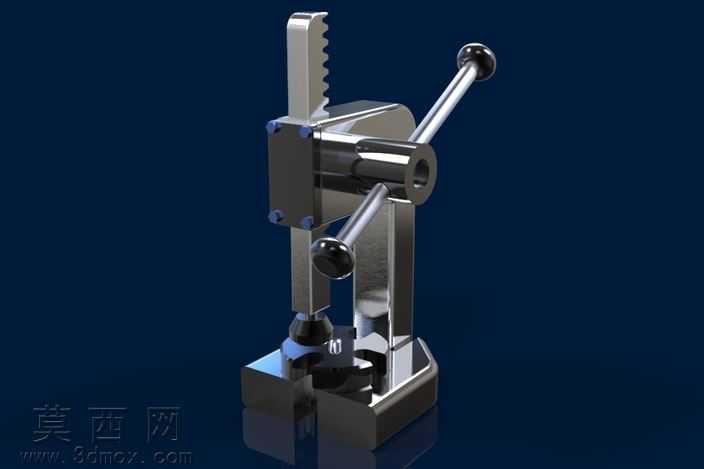

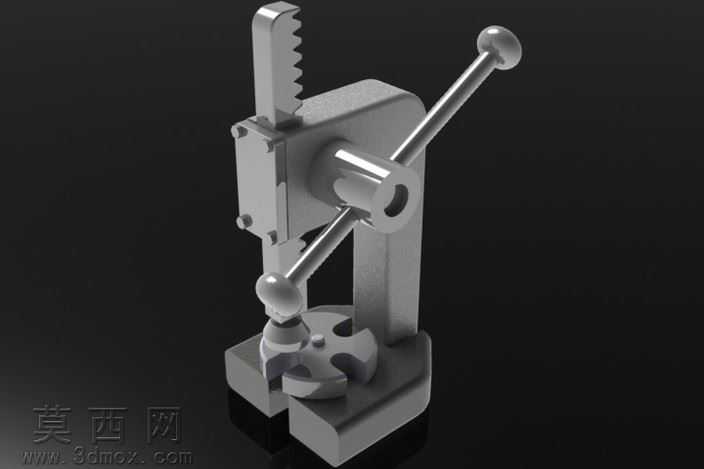

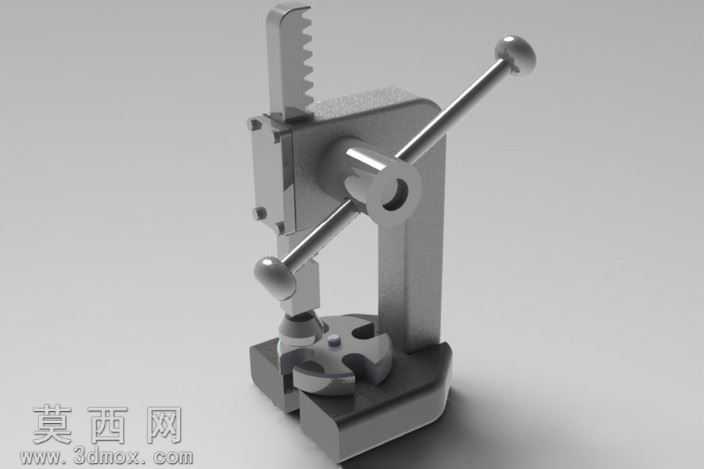

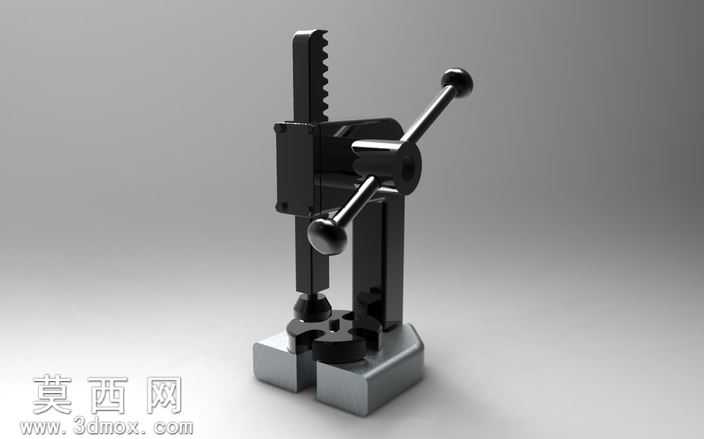

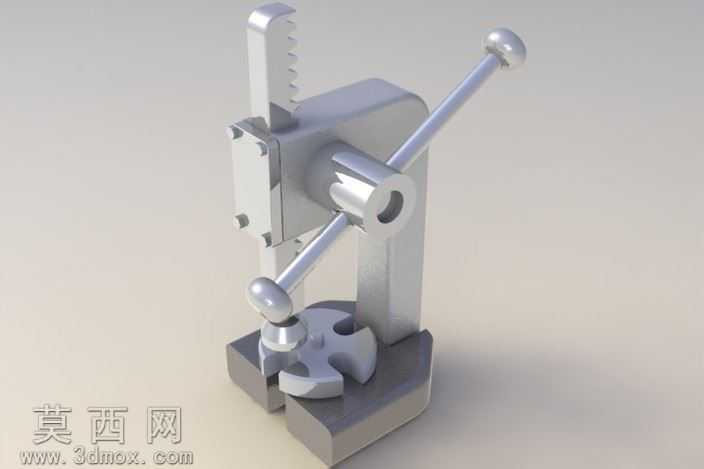

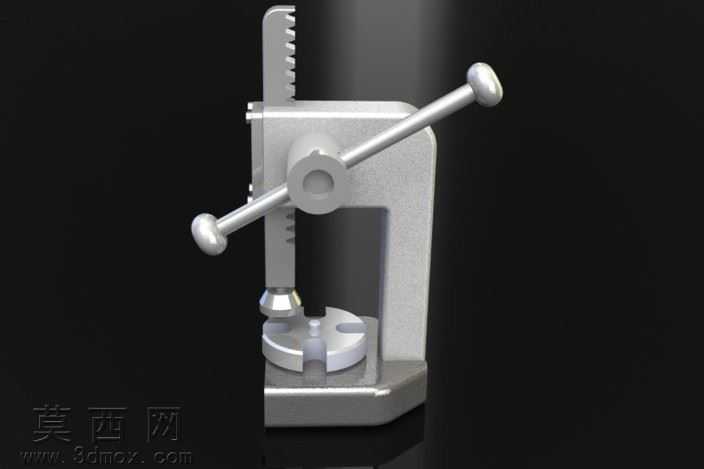

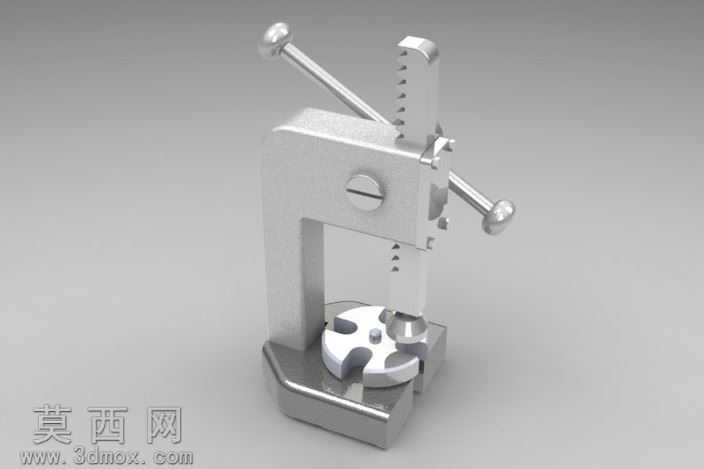

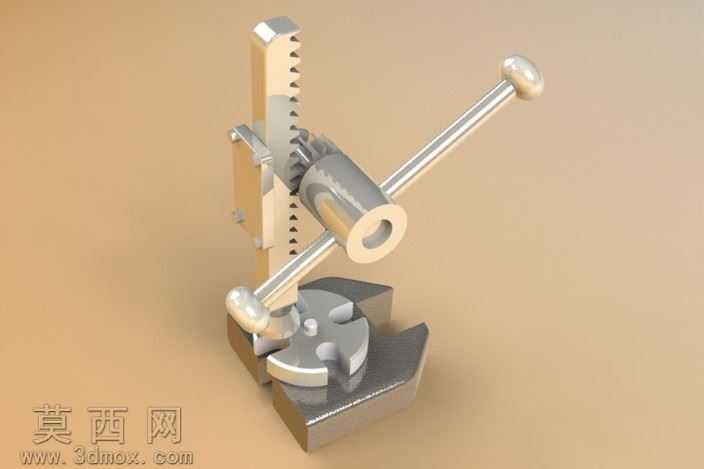

本模型为阿伯手动压力机的完整三维设计成果，建模过程严格遵循机械加工设备的设计规范，从核心功能需求出发完成整体结构搭建。建模阶段优先还原手动压力机的力传递逻辑，以立式机架作为整体承载基础，将带齿调节立柱、长柄施压杠杆、压头组件、带定位槽的工作台底座逐一进行参数化建模，每个零件的尺寸都经过受力合理性校验，确保杠杆施压时的力臂比例符合手动操作的施力习惯，避免操作过程中出现受力卡滞、结构变形的问题。材质渲染阶段针对不同零部件的功能属性匹配对应材质效果，机架、压头、杠杆等受力金属部件采用哑光金属钢材质，还原金属加工件的磨砂质感，调节齿槽、转轴配合面等精密配合位置做了高光边缘处理，凸显机械加工的精度细节，工作台的定位卡槽位置做了轻微的磨损质感处理，还原工装设备实际使用的真实状态，整体渲染效果光影过渡自然，能够清晰展示各个部件的装配关系与外观特征。结构设计上采用经典的手动杠杆施压方案，长操作杆通过转轴与机架连接，下端联动压头做垂直方向的往复施压动作，后侧带齿的调节立柱可以根据待加工零件的高度调整压头的初始行程，适配不同厚度的加工工件，工作台面设计有多组不同规格的定位卡槽，能够对小型待加工零件进行快速定位，避免施压过程中零件移位，专门针对零件分隔的使用场景优化了压头端部形状，确保施压时受力均匀，不会对分隔零件造成额外损伤。整个装配模型采用全约束装配方式，每个转动、滑动配合位置都添加了符合实际运动逻辑的配合关系，能够直观演示手动压下操作杆、压头下行施压、松开后复位的完整动作流程，可直接用于手动压力机的结构原理演示、小型工装设备的设计参考，也可作为机械原理教学的直观演示素材，帮助理解杠杆增力结构在手动加工设备中的实际应用逻辑。
