宝马5系旅行版轿车外观三维建模作品

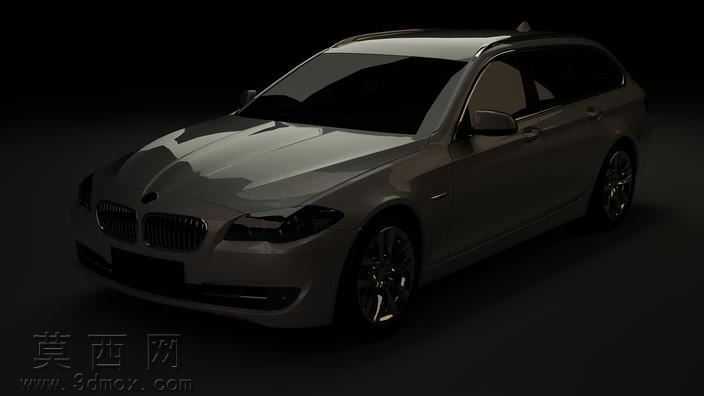

本作品为宝马5系旅行版轿车的外观三维建模成果，建模阶段以实车比例为基准搭建整体框架，首先确定车身总长、轴距、轮距、前后悬长度等核心尺寸参数，勾勒出旅行车特有的修长侧面轮廓，区别于常规三厢轿车的尾部线条，对D柱的倾斜角度、车顶延伸至尾门的过渡弧度做了精准把控，还原旅行车型兼顾优雅与实用的造型特质。建模过程中对前脸标志性双肾进气格栅做了精细化处理，每一根格栅饰条的粗细、间距、倾斜角度都参照实车数据调整，格栅外围的镀铬边框做了独立的结构分层，便于后续材质赋予。大灯组的轮廓贴合翼子板与前保险杠的衔接曲面，灯腔内部的灯组结构、灯眉的凸起线条都做了凹凸结构刻画，避免平面化失真。前保险杠的进气口布局、雾灯区域的装饰凹槽、下部扰流唇的突出厚度都按照实车造型做了结构还原，曲面过渡采用连续G2曲率衔接，保证光影渲染时的顺滑质感。车身侧面部分，对贯穿前后的腰线做了凸起棱线处理，腰线从翼子板处起始，平缓穿过前后车门把手下方，延伸至尾灯侧边，棱线的锐利程度做了适度调整，既保留宝马车型的腰线特征，又避免过于尖锐导致的渲染失真。车门的内凹曲面、侧裙的凸起饰条、车窗边框的镀铬饰条轮廓都做了独立建模，外后视镜的壳体曲面、转向灯的嵌入位置、后视镜底座与车门的衔接角度都经过反复校准，保证与实车视角一致。轮毂部分采用多辐式铝合金造型，每一根辐条的扭转角度、曲面凹陷、中心宝马标志的安装位都做了细节刻画，轮胎的胎壁厚度、胎面花纹的基础纹理也做了简化建模，兼顾细节表现与模型运行效率。尾部建模重点处理旅行车特有的尾门曲面，尾窗的倾斜角度、后雨刮的安装位置、尾灯的横向延伸轮廓、后保险杠的反光条布局、双边排气的装饰口结构都逐一还原，车顶的行李架导轨做了凸起结构处理，鲨鱼鳍天线的位置与造型贴合车顶曲面。材质与渲染阶段，车身主体采用金属漆材质，调整金属颗粒的大小与反光强度，还原宝马原厂车漆的细腻珠光质感，在暗背景布光下呈现出自然的光影反射，高光区域过渡柔和，暗部保留足够的漆面细节。车窗玻璃采用半透明深色材质，添加轻微的反光属性，模拟隐私玻璃的视觉效果，镀铬饰条采用高反射金属材质，调整粗糙度参数呈现亮面镀铬的质感，轮胎采用哑光橡胶材质，轮毂采用亮面金属材质，不同材质的反光度、粗糙度参数形成明确区分，提升整体模型的真实感。布光采用三点布光结合环境反射的方式，主光从侧前方打亮车身主体曲面，辅光补全暗部细节避免死黑，轮廓光勾勒车身顶部与侧面的边缘线条，让整车在深色背景下具备足够的立体感，渲染输出时调整全局光照参数，保证曲面光影过渡自然，没有生硬的明暗断层，完整呈现出宝马5系旅行版车型优雅动感的外观特质。
