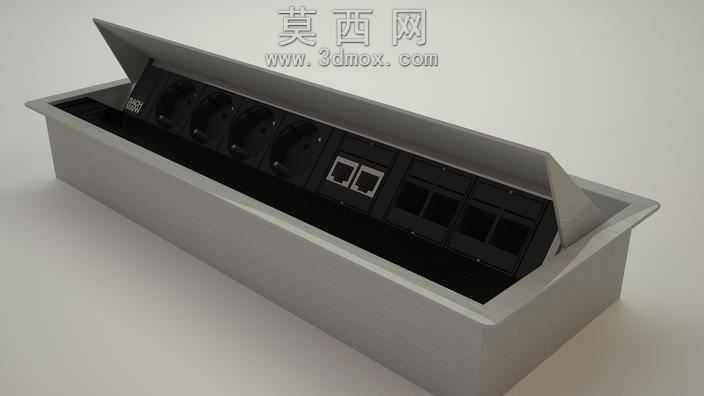

嵌入式弹起式桌面多功能插座三维设计

本作品为嵌入式弹起式桌面多功能插座的三维设计成果，建模阶段依托多边形建模与参数化建模结合的方式完成整体结构搭建，首先依据桌面嵌入式安装的尺寸规范，确定外框壳体的长宽高参数，预留与桌面开孔匹配的安装卡位结构，保证产品安装后与桌面齐平无凸起。外框壳体采用带微小圆角的长方体结构，建模时对边缘做0.5mm的倒角处理，避免实际生产中锐边割手的问题，同时还原金属材质的冲压成型特征。内部弹起盖板采用阻尼转轴结构设计，建模时单独拆分转轴、盖板、卡扣三个独立部件，还原盖板弹起时的开合角度限位，保证开启后接口完全外露便于插拔，闭合后与外框上表面完全贴合无间隙。功能模块区域按照实际使用需求排布，依次设置多位电源插孔模块、双网络接口模块，建模时精准还原每个插孔的内部卡位结构、接口的针脚排布轮廓，保证各模块之间的安装间隙符合电气安全间距要求。材质渲染阶段，外框与盖板采用磨砂铝合金材质，调整材质的反射粗糙度参数至0.3，还原金属哑光磨砂的细腻质感，同时添加细微的金属颗粒纹理提升真实感；内部功能模块采用阻燃黑色PC塑料材质，调整漫反射颜色为纯黑，粗糙度设置为0.6，还原工程塑料的哑光特性；接口内部的金属接触片采用亮面金属材质，添加轻微的反射效果区分于塑料部件。场景渲染采用柔和的影棚布光，主光源从45度角照射产品，突出壳体的金属质感与结构轮廓，辅光源补亮暗部区域避免阴影过死，添加微弱的环境反射让金属表面呈现自然的环境光影。设计思路上围绕办公会议场景的使用需求，采用嵌入式隐藏设计避免桌面走线杂乱，弹起式结构在不使用时可完全闭合保持桌面整洁，多接口整合设计满足会议场景下电源接入、有线网络连接的多重需求，整体结构建模时充分考虑实际生产的装配逻辑，所有部件的拆分符合五金冲压、塑料注塑的生产工艺要求，各部件之间的配合间隙预留0.1mm的装配公差，保证三维模型可直接对接后续的结构验证与生产开模环节，同时渲染效果可直接用于产品宣传展示与方案汇报。
