带立式安装支座的可调角度旋转支承结构

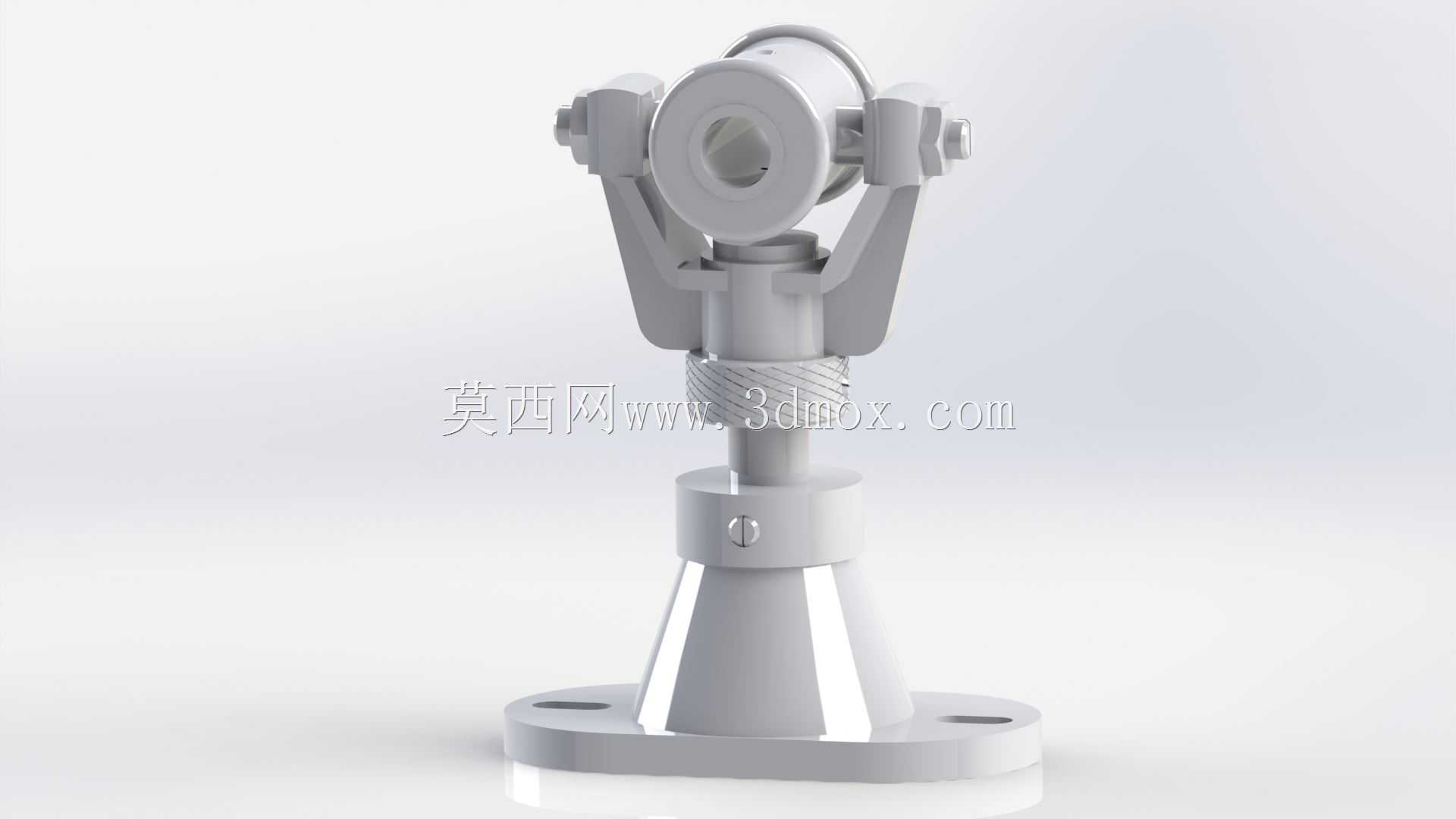

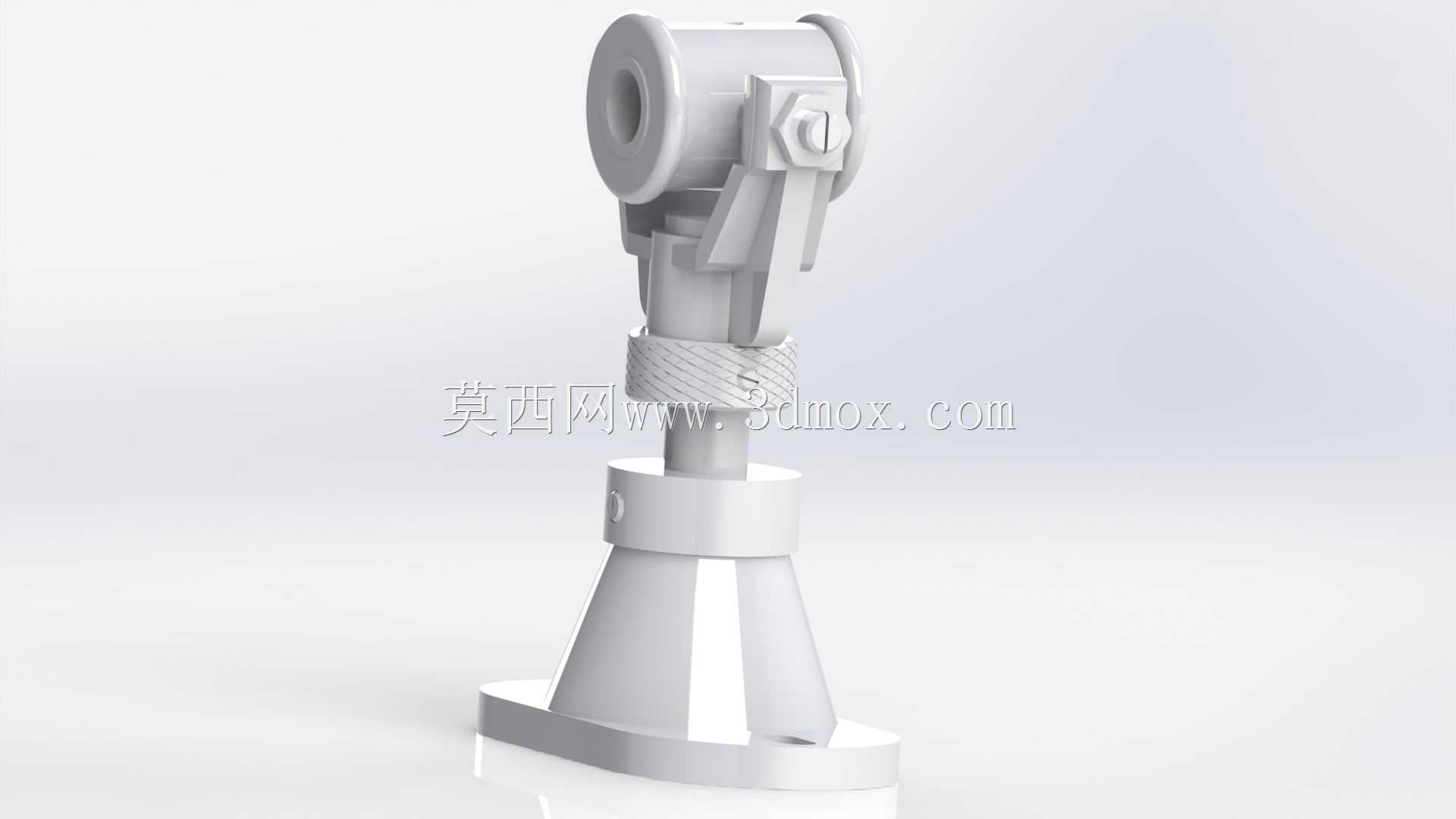

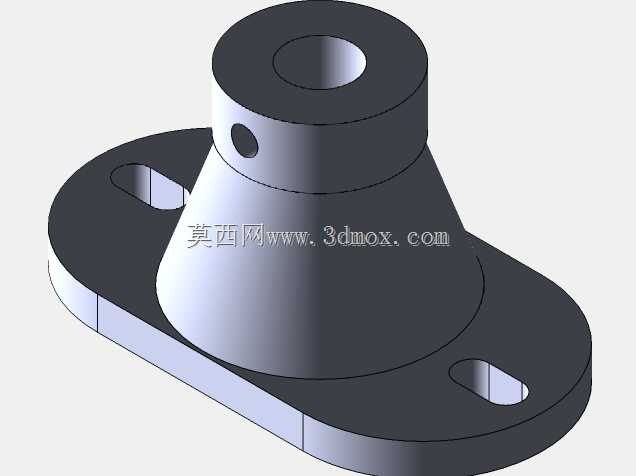

　　这款旋转支承结构在轻工输送、小型实验台架、工装夹具变位领域有着很广的适配场景，不少需要在小负载工况下实现周向回转+俯仰角度调整的工位，都会用到这类集成式支承结构，不用单独拼装铰接座、回转套、安装底座，能省不少结构件选型和装配的功夫。从实际使用逻辑来看，它的核心功能是为上端安装的执行元件提供稳定的回转支撑，同时允许在一定角度范围内调整俯仰姿态，调整到位后可以通过侧方的锁紧结构锁死角度，避免作业过程中出现位置偏移。结构最下方是带两个安装长孔的法兰式底座，锥台状的支座主体从底座向上收窄再过渡到圆柱段，这种下宽上窄的构型一方面能降低整体重心，提升支承稳定性，另一方面锥面结构可以更好地分散上部载荷，避免安装根部出现应力集中。

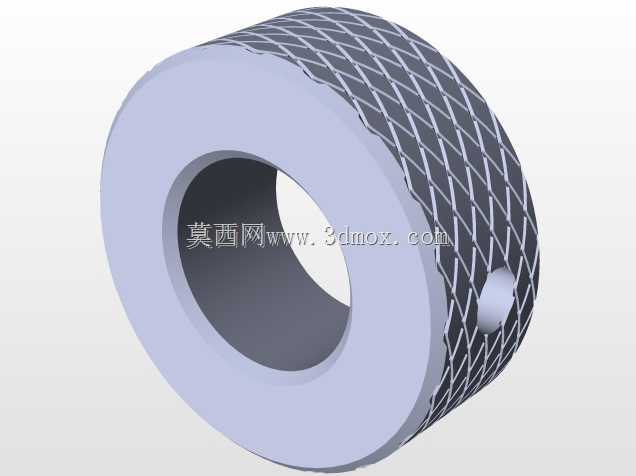

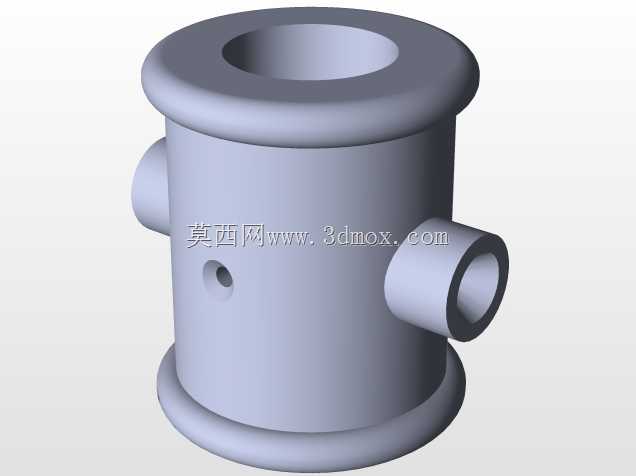

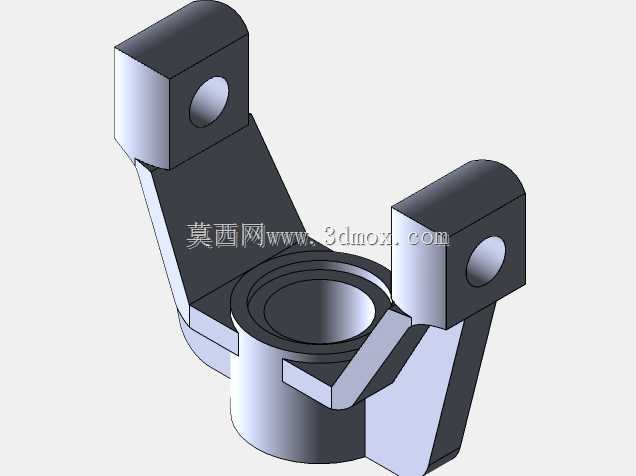

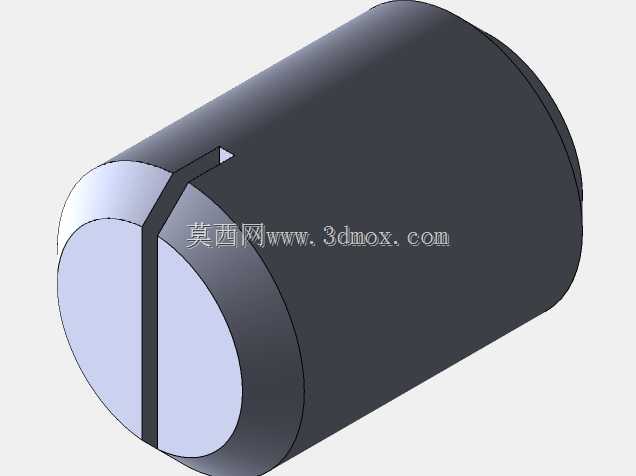

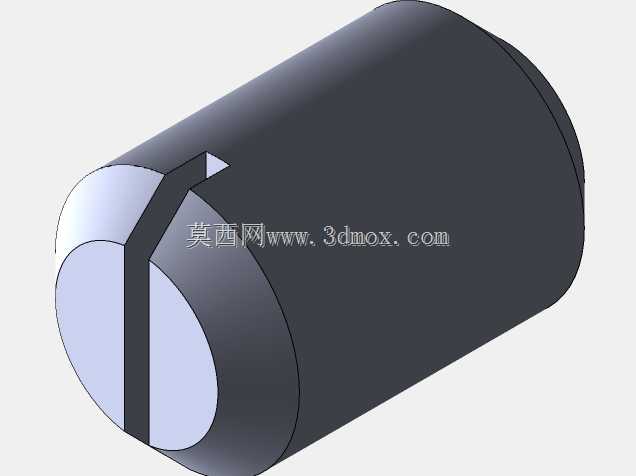

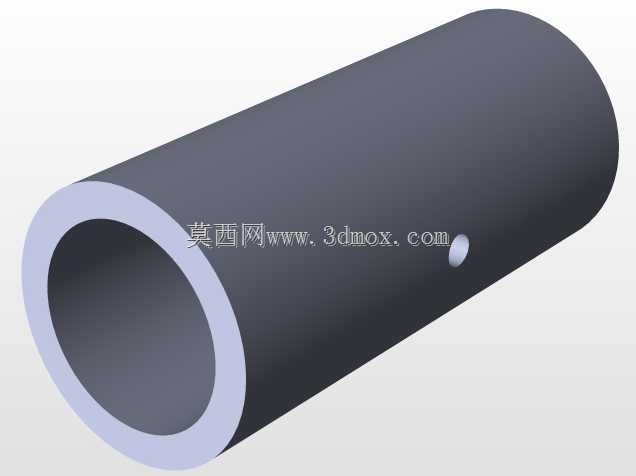

　　底座上的长圆形安装孔预留了一定的装配调整余量，安装时不用苛求螺栓孔位的绝对对位，能适配安装面存在小范围孔位偏差的情况，降低现场安装的对位难度。支座往上是带防滑滚花的调节环，这个滚花结构是为了手动调整回转阻尼的时候增加摩擦力，不用借助扳手等工具就能徒手拧动调节环，调整上部结构的回转松紧度，日常调试的时候非常方便。调节环上方是铰接叉形结构，两个对称的叉臂通过带防松结构的锁紧螺栓夹持住上部的回转套筒，螺栓端部的彩色防护帽一方面能起到防松标识的作用，另一方面可以避免螺栓端部外露划伤操作人员，也能减少粉尘、切削液进入铰接缝隙造成的卡滞。上部的回转套筒是中空结构，中间的通孔可以走气管、线缆或者穿装传动轴，适配需要从支承中心走管线的安装场景，

　　比如给上端装的气动喷头、检测传感器走气走线，不用在结构外侧额外布置拖链，整体外观更整洁，也能避免管线随结构转动时出现缠绕拉扯的问题。设计这款结构的时候，首先要考虑的是负载和转动自由度的匹配，小负载工况下不用选用大规格的标准回转支承，用这种集成式的支承结构既能满足转动需求，又能压缩整体安装空间，整体竖向安装高度控制在紧凑区间，不会占用过多的工位竖向空间。铰接部位的间隙控制是设计重点，叉臂和回转套筒的配合面要留合适的转动间隙，间隙太小容易出现转动卡滞，尤其是在车间有粉尘、切削液飞溅的场景，热胀冷缩加上污物附着很容易把铰接面卡死；间隙太大又会出现俯仰方向的窜动，影响上端执行元件的定位精度。侧方的锁紧螺栓选用了带尼龙防松圈的标准件，

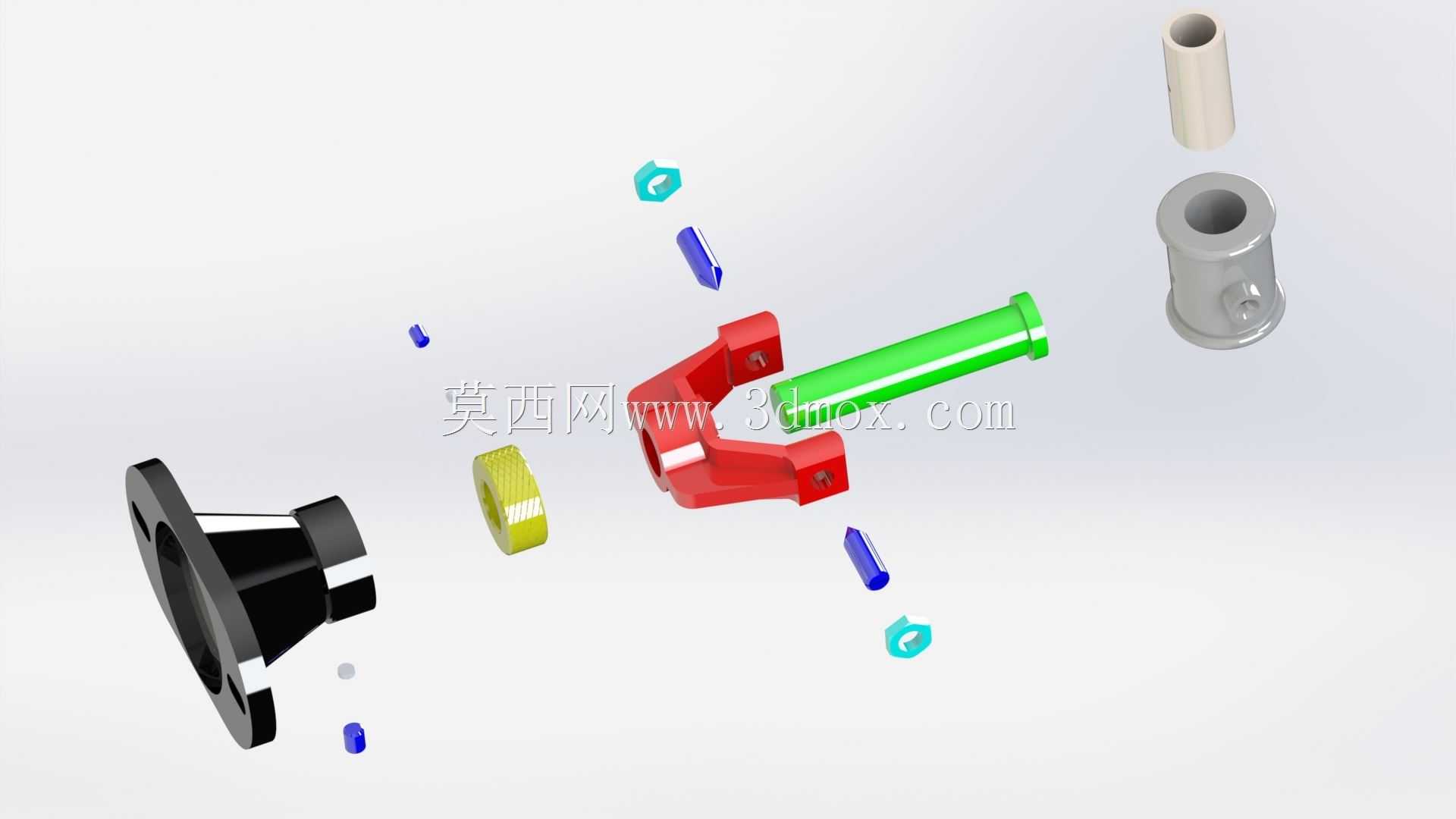

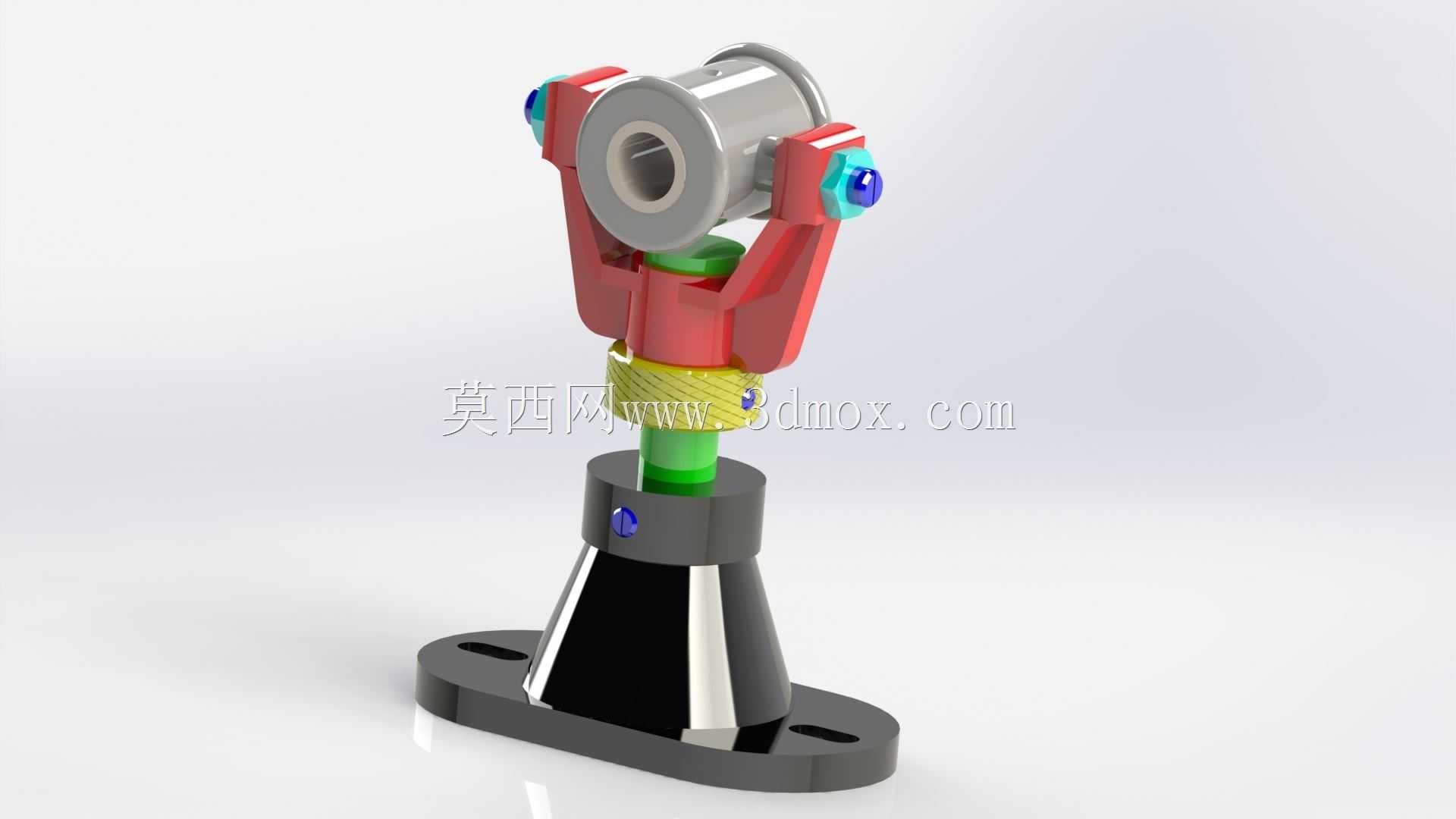

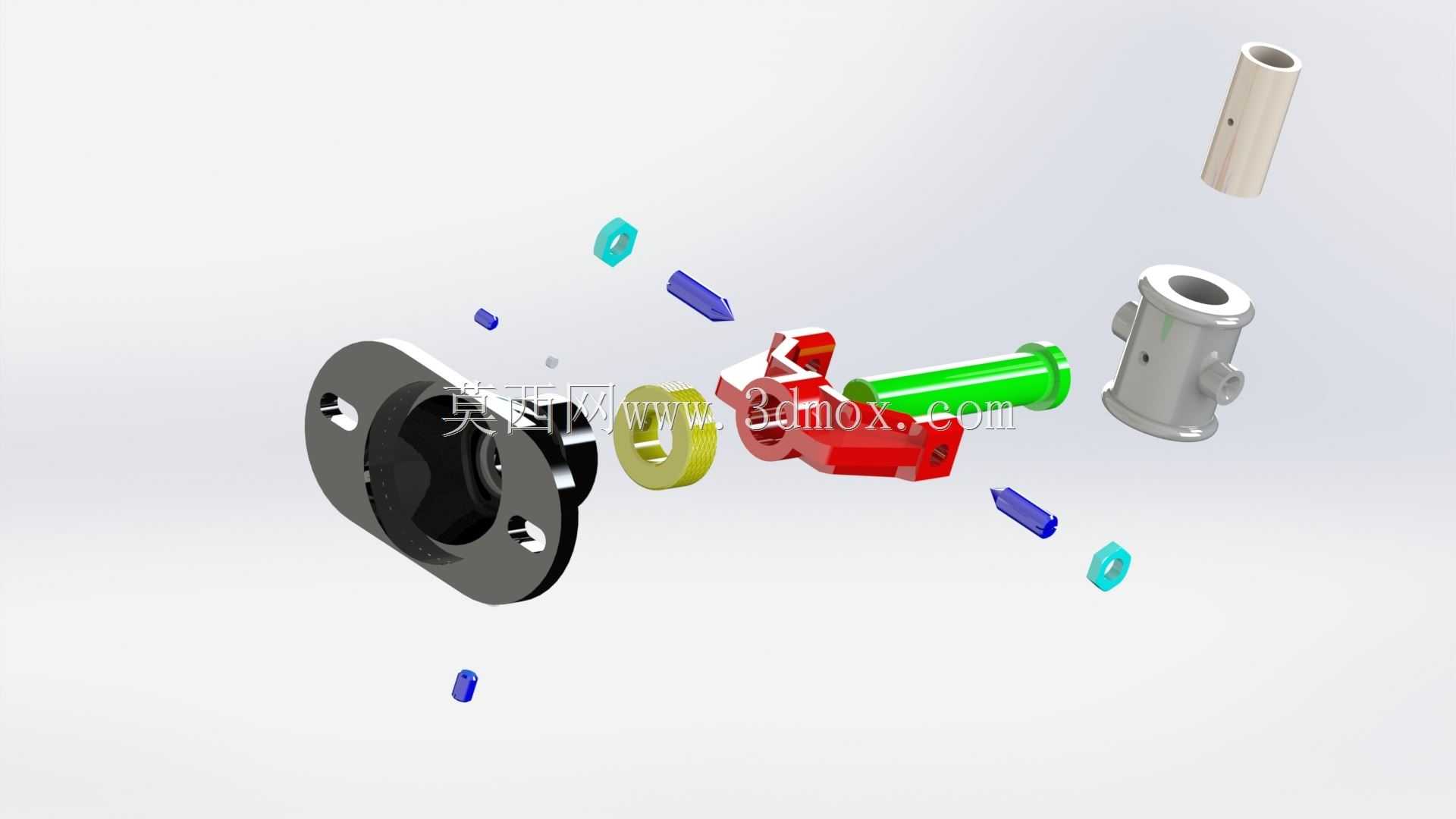

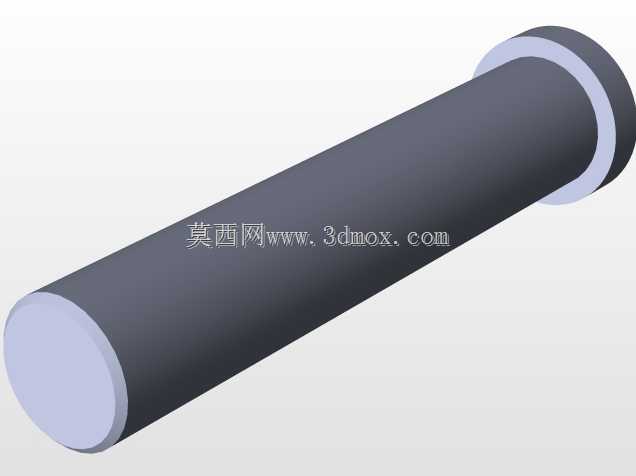

　　避免设备运行过程中振动导致螺栓松脱，造成角度失准。回转套筒的内孔公差选用H7级的间隙配合，不管是穿装轴件还是走管线，都能保证周边留有足够的安全间隙，不会和内壁发生摩擦。表面处理上，不同结构段做了分色处理，不是单纯为了美观，不同颜色对应不同的功能区域：黑色的底座和支座主体是固定安装部分，红色的叉形架是铰接调整部分，金属原色的回转套筒是转动功能部分，绿色的间隔段是阻尼调节部分，现场操作人员调试的时候能快速识别不同功能区，不用对照图纸就能快速找到调整位置，降低误操作的概率。安装边界方面，底座的两个安装孔中心距适配常规的小型工装安装台面，不需要额外做转接板就能直接固定在标准铝型材工作台面上，上部回转套筒的外径尺寸和常规的小型安装支架接口匹配，不用做额外的转接加工就能直接装夹常用的小型执行元件。日常维护的时候，只需要定期在铰接缝隙和回转配合面滴注少量润滑油，就能保证转动顺畅，调节环的滚花缝隙里如果积了粉尘，用毛刷就能快速清理，不需要完全拆解结构，维护成本很低。这类结构在小负载变位工位的实用性很强，相比单独采购回转支承、铰接座、安装底座再自行拼装，集成式的结构能保证各部件的配合精度，避免自行拼装时出现的同轴度偏差、铰接面不对等问题，装配完成后不需要反复调整配合间隙，拿到就能直接安装使用，对于快速搭建小型实验设备、工装变位机构来说，能大幅缩短设计和装配周期。
