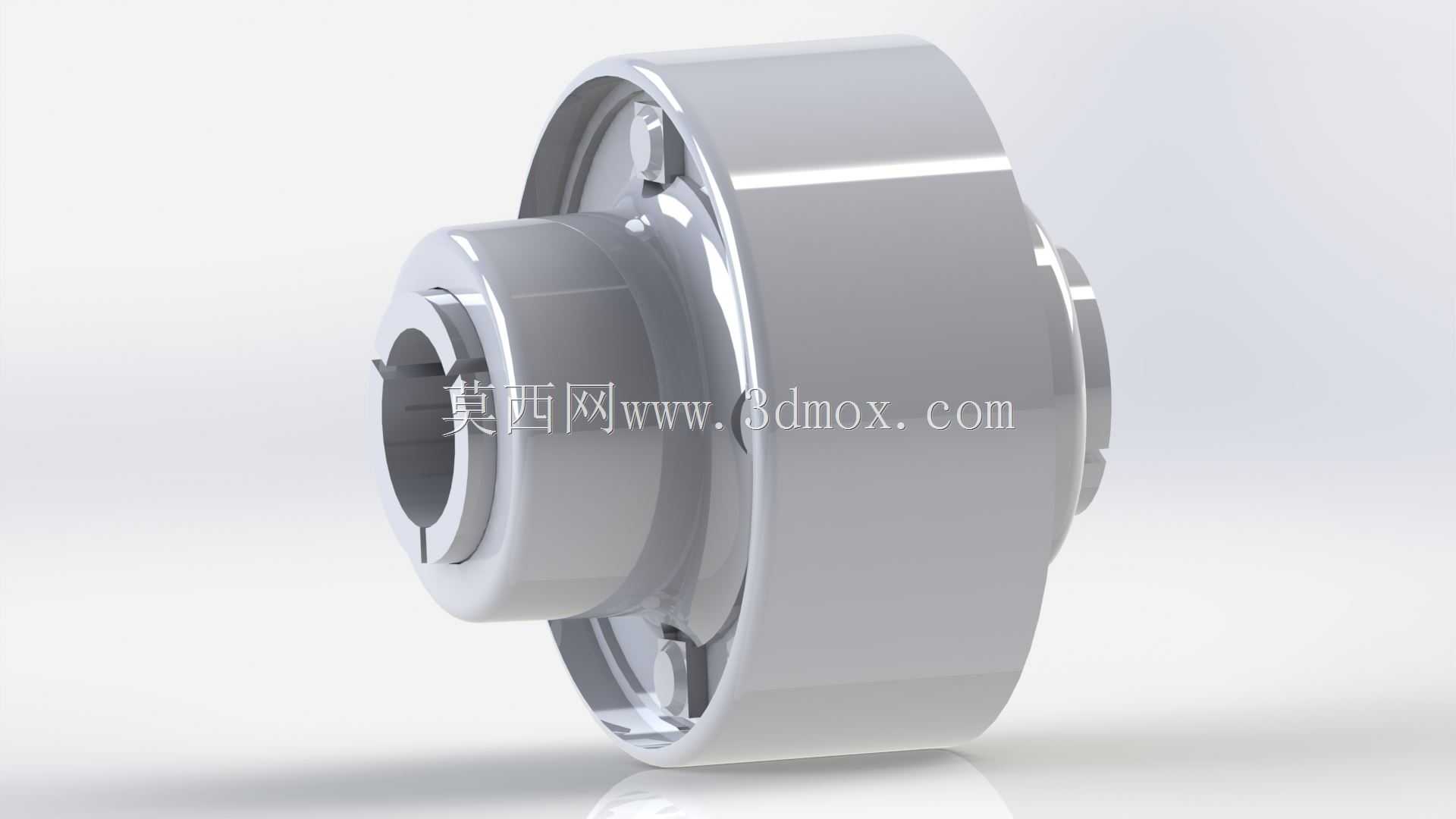

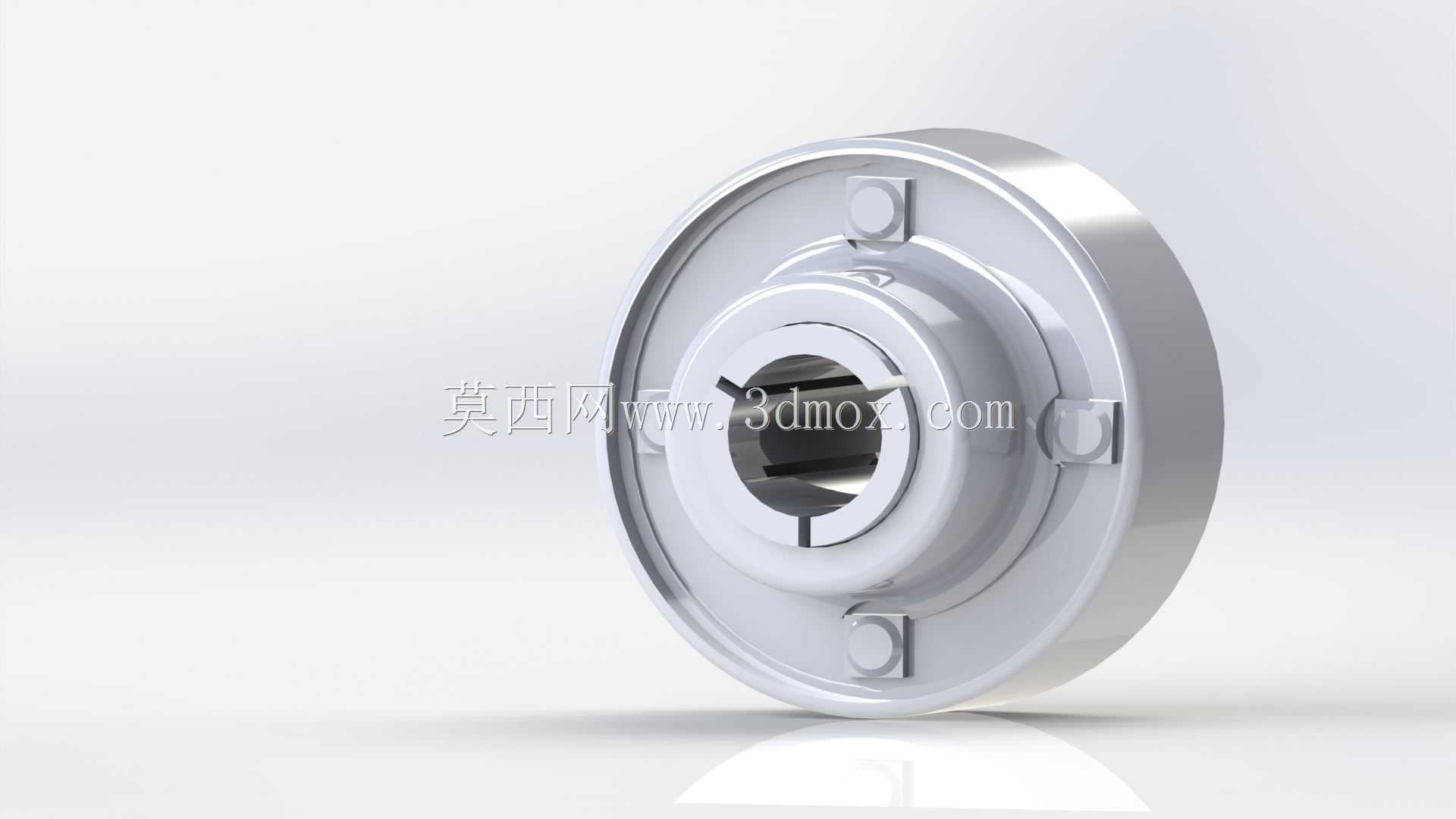

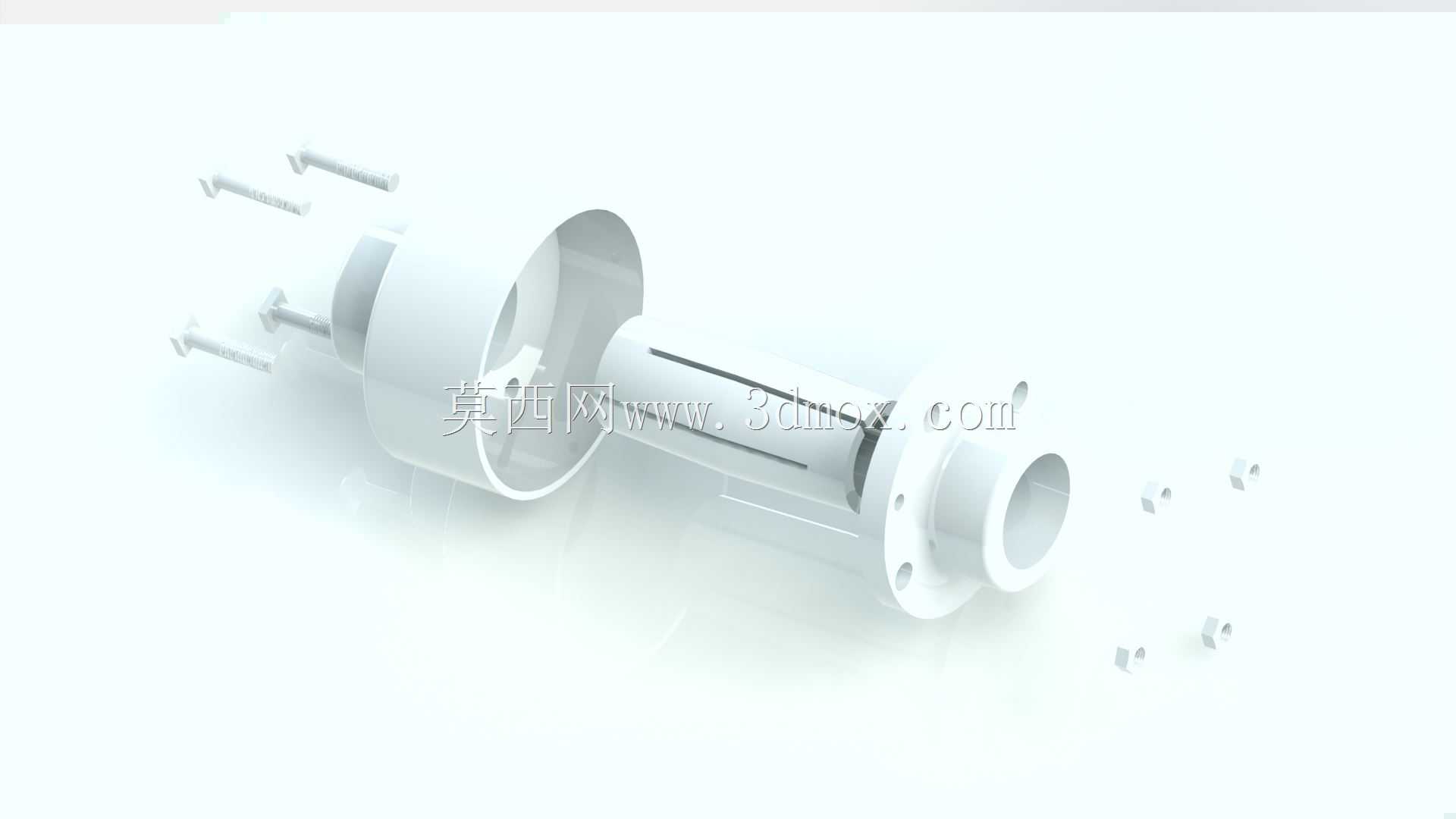

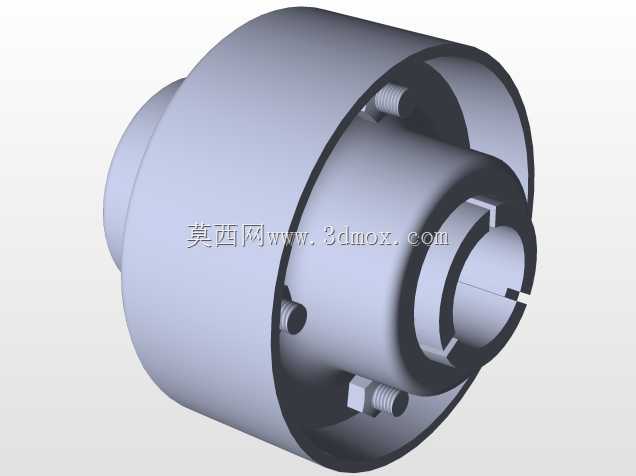

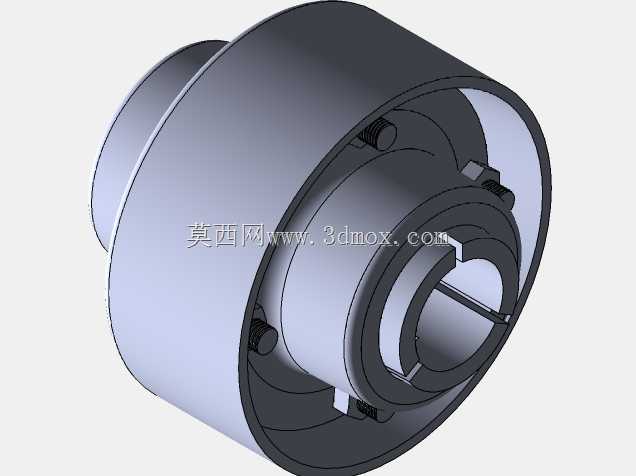

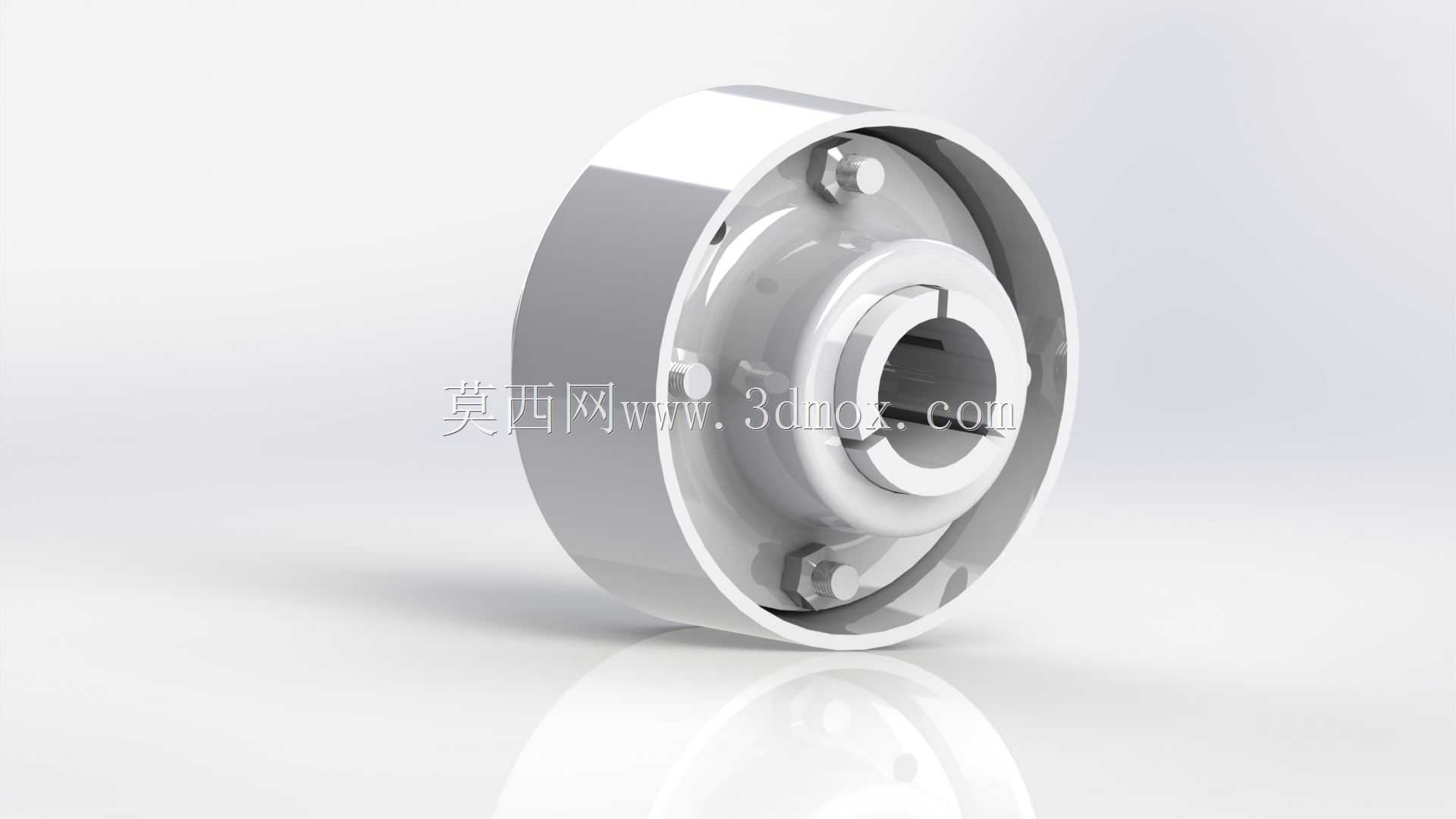

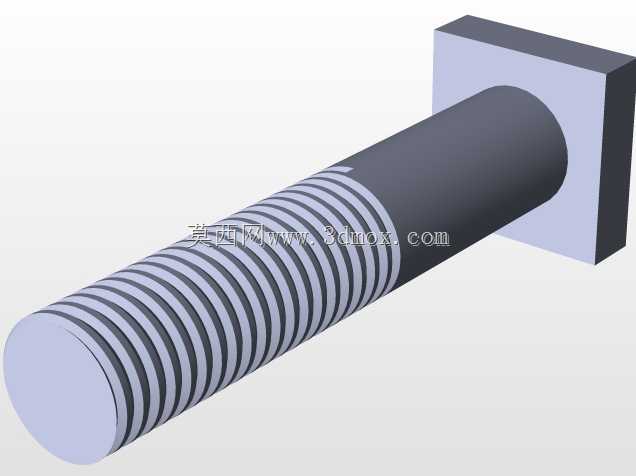

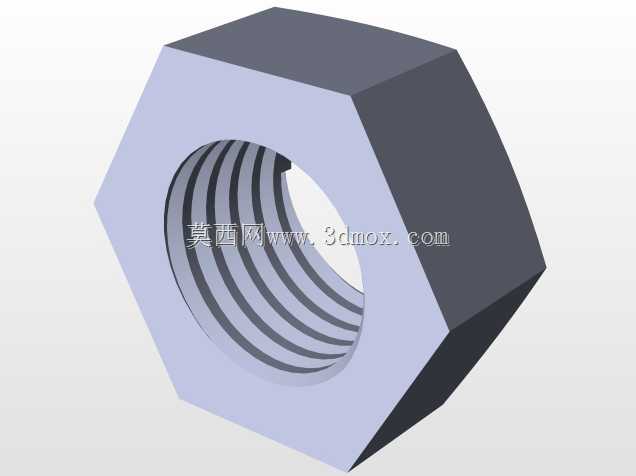

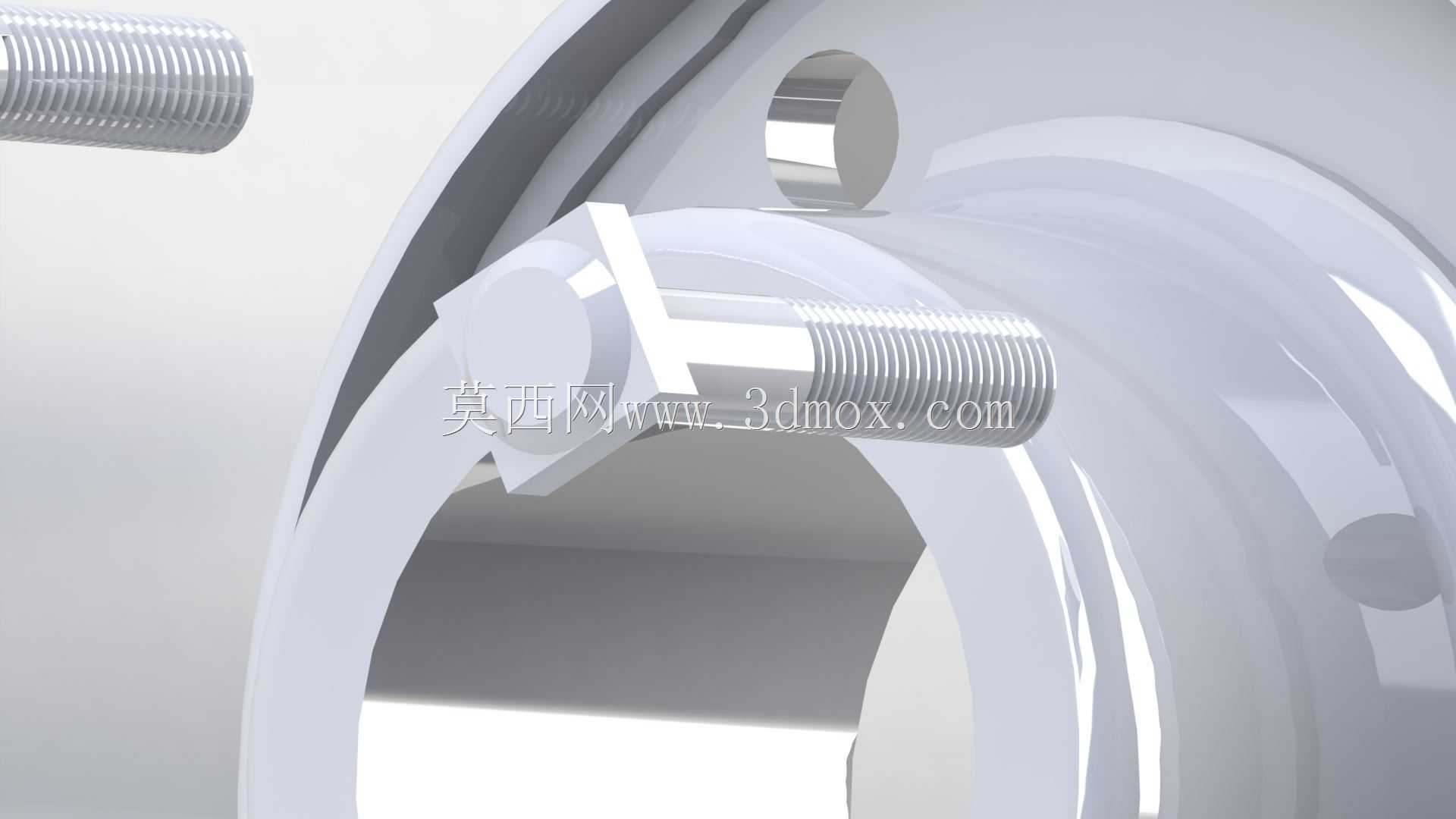

在各类工业传动系统的轴系连接场景中,压缩联轴器是应用范围极广的基础传动部件,其核心作用是实现两根不同轴段之间的扭矩传递,同时补偿安装过程中产生的径向、角向与轴向偏差,避免轴系因刚性连接产生附加载荷,大幅降低轴承、轴端密封等配套部件的早期磨损风险。这类联轴器常被应用在中小型泵组、输送线驱动单元、轻工机械传动端、小型风机传动组等对传动平稳性有一定要求,且安装对中精度难以达到绝对理想状态的工况中,相比刚性凸缘联轴器,它能在存在一定安装误差的场景下保持稳定的扭矩输出,同时缓冲传动过程中产生的小幅振动,减少振动向机架端的传递。从结构设计逻辑来看,这款压缩联轴器采用对称式分体轮毂加中间弹性压缩体的结构布局,

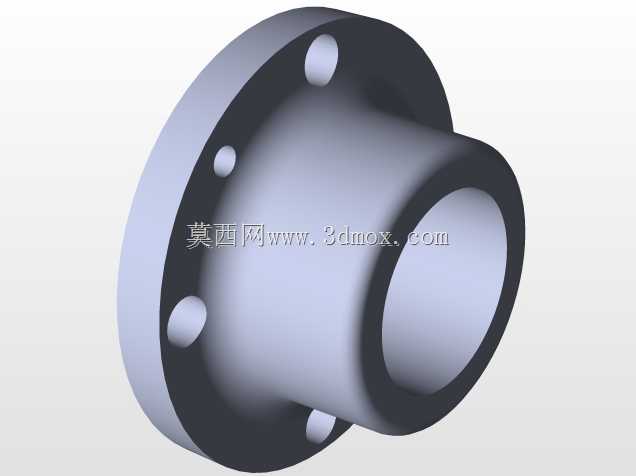

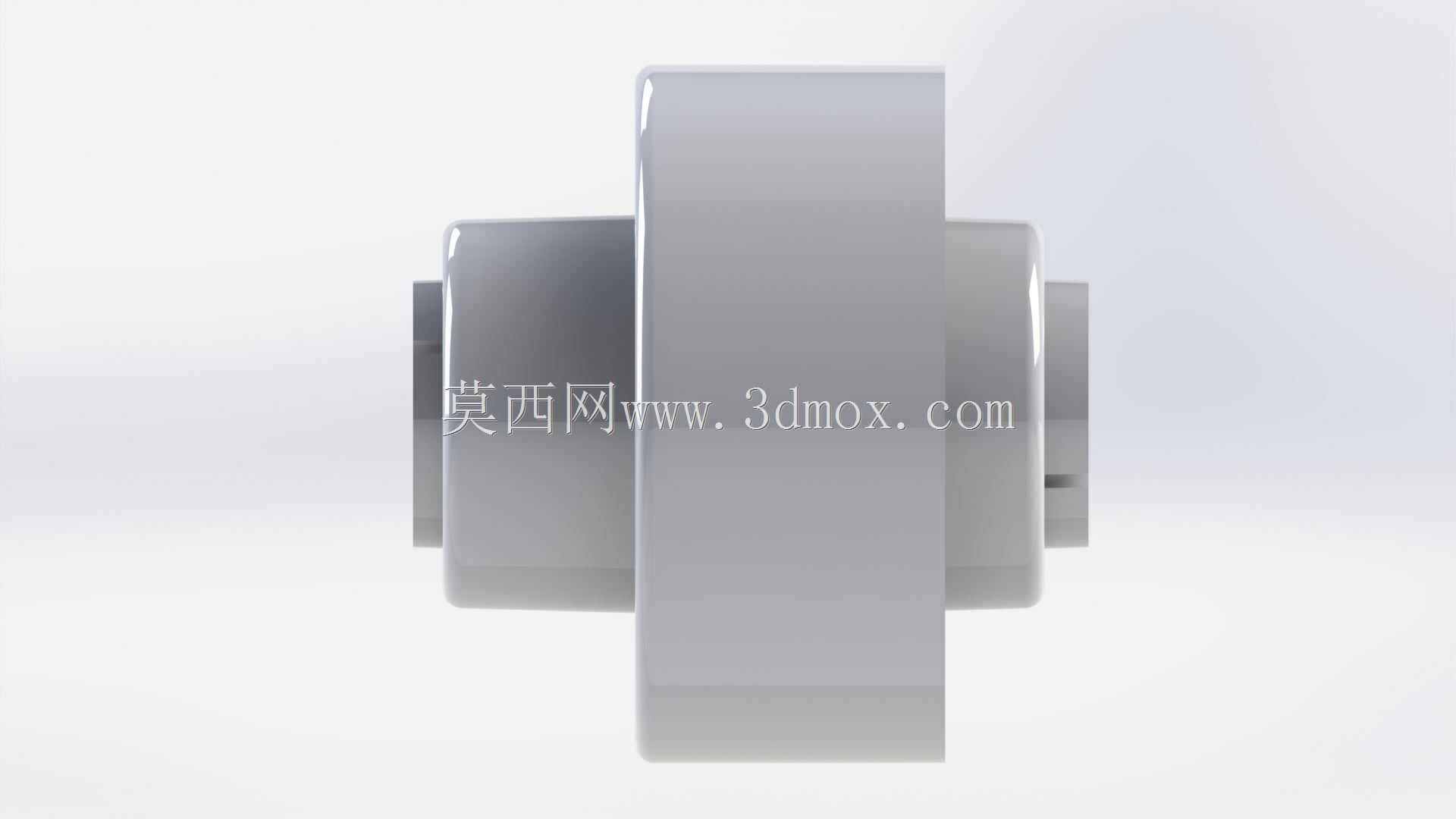

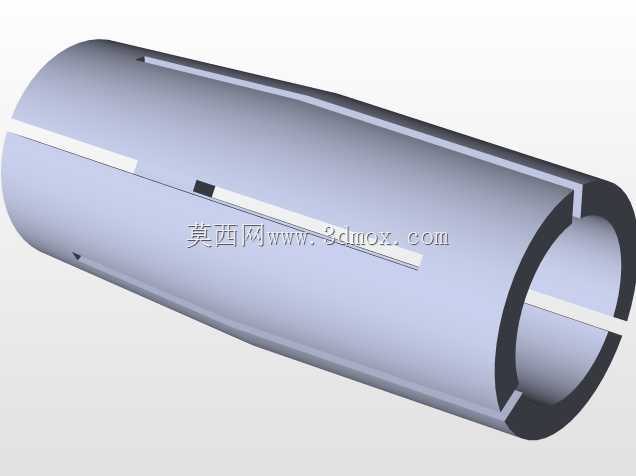

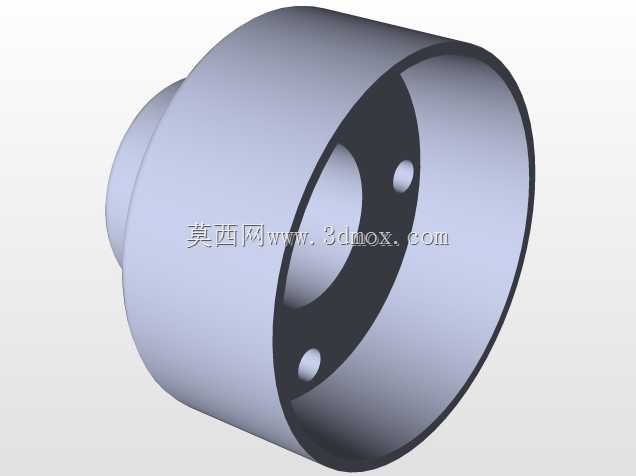

两个轮毂分别通过键连接与两侧待连接的轴端固定,中间的弹性压缩单元被预压在两个轮毂的型腔之间,依靠压缩产生的正压力带动接触面传递扭矩,这种结构不需要额外的刚性连接螺栓,拆装时无需大幅移动两侧的驱动端与负载端设备,仅需沿轴向移动联轴器即可完成轴端的分离操作,在设备维护更换密封件、轴承的场景下能大幅缩减停机拆装的工作量。在外形尺寸与安装边界的设计上,这款联轴器的最大外圆轮廓做了圆弧过渡处理,没有突出的螺栓头、挡边等尖锐结构,旋转过程中不会产生额外的风阻,也能避免运维过程中剐蹭周边的管线或防护结构;轮毂内孔的键槽采用标准平键槽设计,适配常用的GB/T 1096普通平键规格,轴端定位采用轴肩加锁紧挡圈的固定方式,
能承受正反转切换时产生的轴向窜动力,不会在频繁启停的工况下出现轮毂轴向移位的问题。设计过程中需要重点关注中间压缩单元的压缩量控制,预压量过小会导致接触面正压力不足,大扭矩传递时出现打滑磨损,预压量过大则会导致弹性单元长期处于过压缩状态,加速材料蠕变失效,缩短联轴器的整体使用寿命;同时两个轮毂的同轴度公差需要控制在合理范围内,若型腔同轴度偏差过大,旋转过程中会导致压缩单元单侧受力过大,出现局部偏磨,同时引发轴系的周期性振动。在实际选型适配时,需要根据传动系统的额定扭矩、最高转速、轴径尺寸、允许的最大补偿偏差量来匹配对应的规格,不能仅按照轴径直接选型,若传动端存在较大的冲击载荷,还需要核算压缩单元的许用压缩应力,

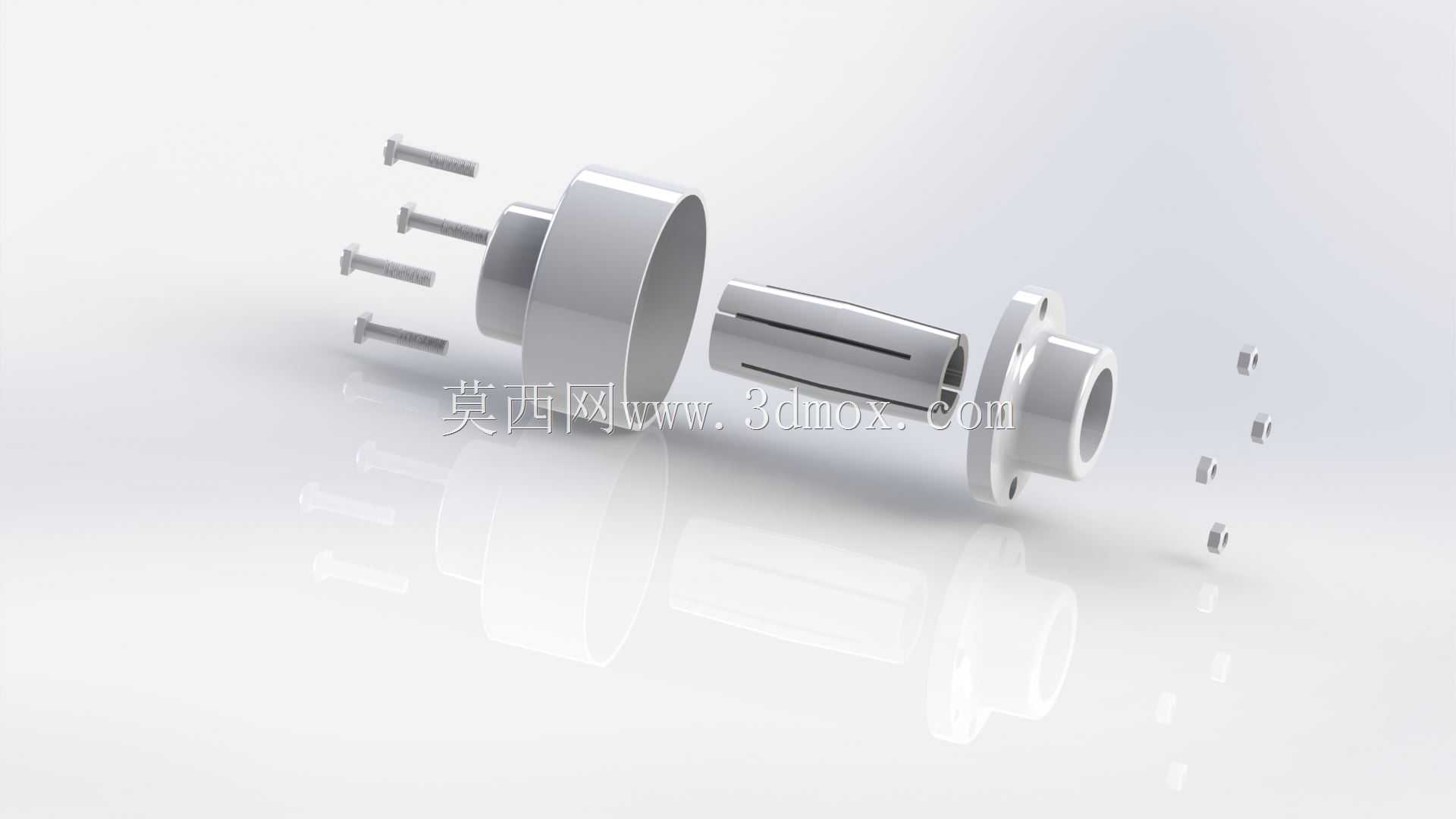

确保瞬时峰值扭矩不会超出接触面的最大静摩擦力阈值,避免出现打滑失效。这款联轴器的结构没有复杂的异形曲面,轮毂部分采用常规的车削、铣削工艺即可完成加工,中间压缩单元可采用聚氨酯或丁腈橡胶材质模压成型,加工成本较低,适合批量生产应用,在常规的常温工况下能保持稳定的性能表现,不需要额外的润滑维护,日常运维仅需定期检查压缩单元的老化状态即可,维护成本远低于需要定期加注润滑脂的齿式联轴器、链条联轴器等结构。在安装作业时,需要先将两个轮毂分别固定在两侧轴端,调整两侧轴的对中偏差在联轴器允许的补偿范围内,再将中间压缩单元放入型腔,调整轴向位置使压缩量达到设计值后锁紧轴端挡圈即可,安装过程不需要复杂的专用工装,普通设备运维人员即可完成操作。
- 上一篇:带立式安装支座的可调角度旋转支承结构
- 下一篇:高仿真绒毛质感蜜蜂生物结构三维造型
- 全部评论(0)
- 模板大小: 12.84 MB
- 售价:5金币
- 下载次数: 63
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
