通信基站导向支撑抱杆结构设计

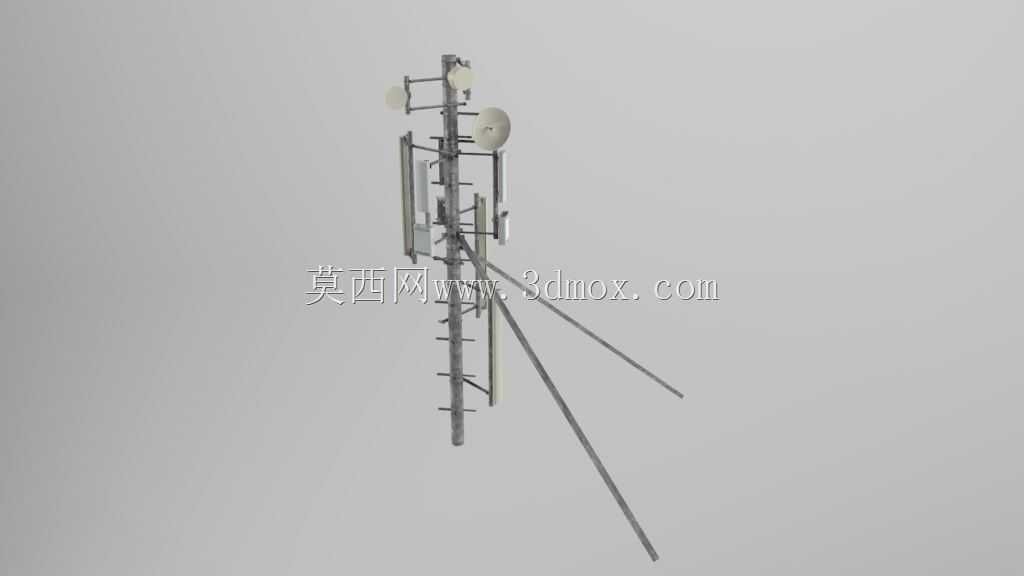

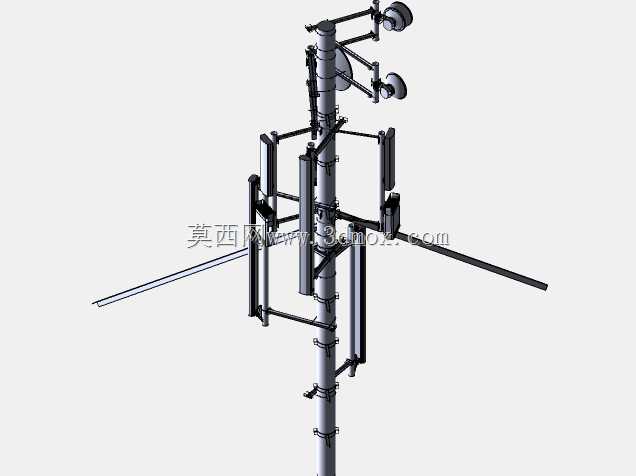

　　在蜂窝通信网络的室外覆盖场景中，这类导向支撑抱杆是宏基站天馈系统的核心承载构件，日常多安装于城区建筑屋面、郊野铁塔平台、山区制高点等位置，用来挂载不同频段的板状天线、微波传输单元、GPS定位天线以及配套的射频拉远设备，所有挂载件的安装精度、长期稳定性都直接和抱杆的结构设计合理性挂钩。做这类构件的三维建模时，首先要锚定实际安装的边界约束：常规城区屋面部署的该类抱杆，主杆体多采用等径热镀锌钢管加工，杆体总长度根据挂载天线数量调整，单段杆体长度不超过6米以方便现场人工转运，杆体底部通过焊接法兰与屋面预埋的地脚螺栓连接，法兰盘的螺栓孔位要匹配常规民用建筑屋面的预埋间距，避免现场二次打孔破坏屋面防水层。

　　杆体上每隔固定间距焊接有侧向伸出的天线安装支臂，支臂的伸出长度要满足天线调整下倾角、方位角时的转动空间，避免天线背面与主杆体发生磕碰，同时支臂上预留的长条形安装孔位，要兼容不同厂商生产的天线背部挂装卡扣尺寸，不用现场重新扩孔就能完成固定。杆体上还集成了多组导向固定夹，这些夹块一方面用来规整沿杆体布设的射频馈线、光纤、电源线，避免线缆在高空风力作用下大幅摆动磨损外皮，另一方面也为后期加装的设备提供临时固定点位，不用在主杆体上额外焊接破坏镀锌防腐层。从结构受力的角度设计时，要优先考虑当地常年的最大风压荷载，杆体的壁厚选择要满足在12级阵风作用下，杆顶的最大位移量不超过挂载天线长度的百分之一，避免天线姿态偏移导致信号覆盖范围出现偏差。

　　杆体上设置的多层横担结构，除了挂载天线之外，还预留了避雷器的安装位置，避雷器的引下线可以沿杆体预设的走线卡扣直接接入接地网，不用额外布设固定支架。现场安装时，这类抱杆不需要大型吊装设备，两名施工人员借助简单的滑轮工具就能完成竖直就位，法兰盘连接处的加劲肋板采用三角形焊接结构，分散杆体底部的集中应力，避免长期受交变风力作用出现焊缝开裂的问题。杆体表面的热镀锌层厚度要满足户外30年使用的防腐要求，所有焊接点位在焊接完成后都要做二次喷锌处理，避免锈蚀蔓延。在建模过程中，要特别注意各个安装支臂的角度公差，支臂与主杆体的垂直度误差控制在1度以内，不然会导致天线安装后的初始俯仰角出现偏差，后期网络优化时需要反复调整。

　　另外杆体上预留的设备安装孔位，统一采用标准的通信设备安装孔距，不管是哪家厂商的RRU设备、天线产品，都能直接通过配套的抱箍完成固定，不需要额外加工转接件。考虑到后期维护的需求，杆体中部还设置了可拆卸的检修爬梯卡扣，维护人员攀爬作业时可以直接挂装安全绳与爬梯配件，不用在杆体上永久焊接爬梯增加风阻与材料成本。这类导向抱杆和传统的铁塔桁架结构不同，它属于轻量化的天馈承载构件，适合在信号补盲场景、小区深度覆盖场景快速部署，不需要做大规模的土建基础，只要屋面的承重满足要求就能快速安装，大幅缩短基站的建设周期。建模时还要还原杆体上的馈线接地卡安装位，每段馈线在进入机房前、离开天线处都要做接地处理，对应的固定点位在杆体上要提前预留安装平面，避免现场施工时随意打孔破坏杆体结构强度。另外，杆体顶部设置的避雷针安装座，要高出最高挂载天线1.5米以上，保证所有挂载设备都在避雷针的45度保护角范围内，降低雷击损坏设备的概率。
