雪佛兰两驱车型刹车制动盘三维设计

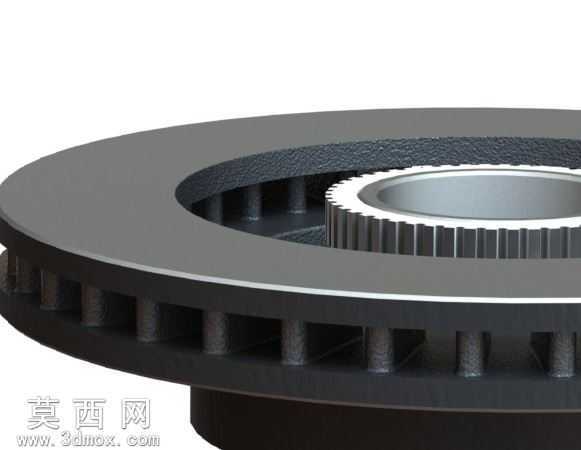

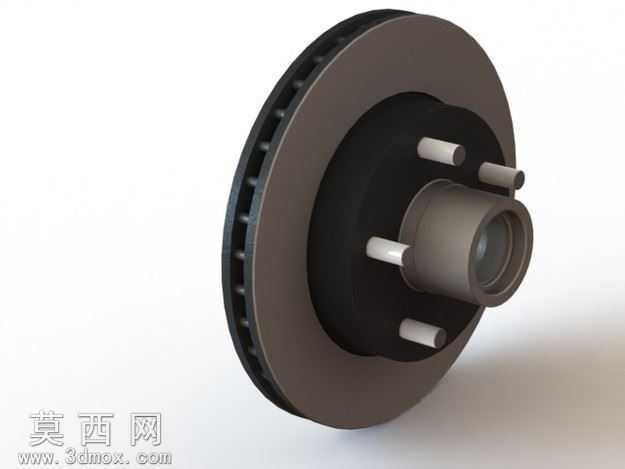

本作品为雪佛兰两驱车型配套的刹车制动盘三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以制动盘的实际安装尺寸为基准，绘制制动摩擦盘的截面轮廓，通过旋转凸台命令生成盘体基础结构，针对通风散热需求，在盘体内部均匀排布周向散热筋结构，通过圆周阵列命令保证散热筋的等距分布，既还原了通风盘的散热结构特征，也确保盘体旋转时的动平衡性能。建模过程中对轮毂安装座部分做了精细化结构还原，精准绘制了中心定位轴孔的配合尺寸，以及四个轮毂固定螺栓柱的安装位，每个螺栓柱的凸台高度、柱体直径都严格参考实车装配参数设定，保证模型与实车安装结构的匹配度。渲染阶段采用金属材质赋予方案，制动盘摩擦面采用深灰铸铁材质，调整材质粗糙度参数还原刹车盘长期使用后的哑光金属质感，安装座部分做了轻微的材质色差区分，突出不同结构的功能分区，场景中添加柔和的环境漫反射光源，在盘体边缘添加微弱的环境反射效果，让模型呈现出真实的金属厚重感。设计思路上以还原实车制动部件的装配逻辑为核心，既保证外观造型的写实度，也保留了所有结构的可编辑参数，可用于汽车制动系统的结构展示、装配教学，也可作为汽车维修培训的三维演示素材，模型的结构拆分逻辑清晰，可直接导出用于3D打印验证或后续的工程仿真分析，所有配合面都做了公差预留的结构设计，符合汽车零部件的实际加工装配要求。
