双囊式空气弹簧减震支撑结构设计

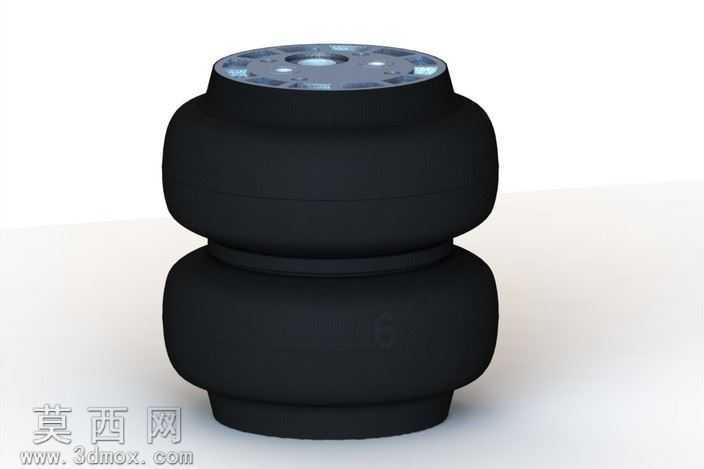

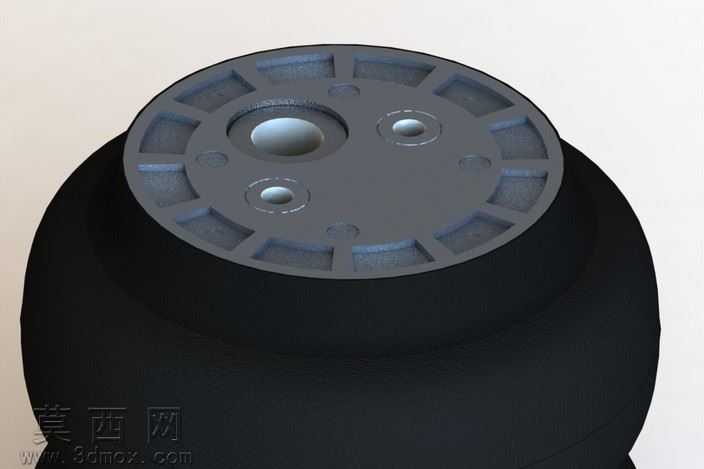

本作品为双囊式空气弹簧三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循空气弹簧的实际结构比例，先通过草图绘制上下端盖的安装基准轮廓，对上端盖的安装孔位、密封贴合面做精准的尺寸约束，确保安装接口的尺寸公差符合通用配套标准。建模时采用旋转凸台命令生成橡胶气囊的基础回转轮廓，再对双囊之间的环形凹槽做圆角过渡处理，还原橡胶件模压成型的工艺特征，避免出现尖锐棱角不符合实际产品形态的问题。材质渲染阶段，橡胶气囊部分采用哑光黑色橡胶材质，调整材质的粗糙度参数至0.85，还原橡胶表面略带磨砂的质感，同时添加轻微的凹凸纹理模拟橡胶硫化后的表面细微肌理；上下金属端盖采用银灰色金属漆材质，设置适度的反射率模拟金属安装面的加工质感，端盖表面的安装孔做沉头特征处理，还原实际紧固件安装的结构细节。结构设计上，双囊式的腔体结构相比单囊结构拥有更大的伸缩行程，可承受更大的垂直载荷变化，上下端盖与橡胶囊体的衔接处做密封压合结构的细节建模，清晰展示空气弹簧的密封装配逻辑，囊体的环形褶皱结构经过曲率连续检查，确保模型在模拟伸缩动作时不会出现曲面破面的问题。设计思路围绕空气弹簧的隔震缓冲核心功能展开，建模过程中对囊体的壁厚做均匀化处理，符合橡胶制品的壁厚设计规范，避免实际生产中出现厚薄不均导致的应力集中问题，整体模型可直接用于隔振系统的装配仿真、载荷模拟计算，也可作为商用车悬架、工业设备减震平台的配套元件模型使用，所有特征均保留建模历史参数，可根据不同的载荷需求调整囊体直径、整体高度、端盖孔位尺寸，适配不同的安装场景。
