双囊式空气弹簧减震支撑结构设计

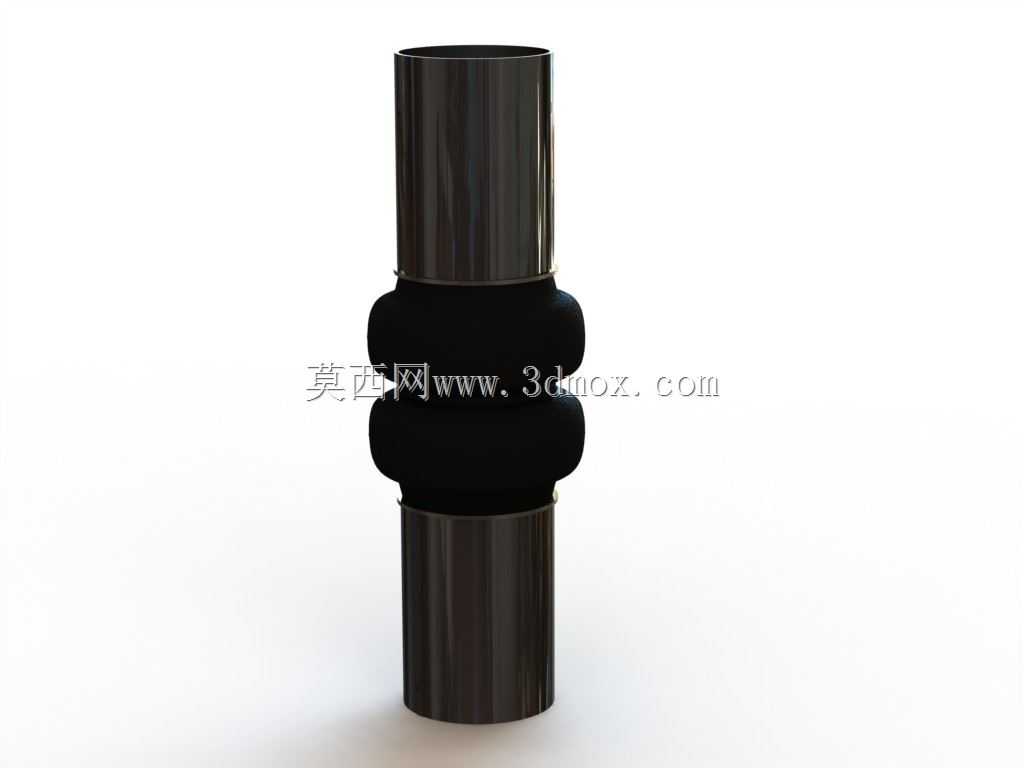

　　做设备隔振设计这么多年，双囊式空气弹簧一直是工业场景里兼顾承载与隔振效率的核心元件，这次建模的这款双曲囊结构，最早是在商用车底盘悬架改造项目里接触到，后来逐步延伸到工业设备隔振、精密试验台支撑、物流输送线缓冲等多个场景，不同场景下对其安装边界、刚度曲线的要求差异极大，建模时需要把这些实际工况的约束都融入结构细节里。

　　先从实际用途说起，很多人对空气弹簧的认知停留在车辆悬架上，实际上在工业领域，它的适用场景覆盖了从大载荷冲压设备的基础隔振，到精密检测平台的微幅隔振，再到自动化输送线上的柔性缓冲工位。比如在冲压车间，几百吨的压力机工作时会产生持续的低频冲击振动，传统钢制弹簧的固有频率很难降到5Hz以下，隔振效率不足60%，而这款双囊结构的空气弹簧，在额定工作气压下固有频率可以控制在1.5Hz-3Hz区间，对低频冲击的隔振效率能达到90%以上，能大幅减少振动向车间地基传递，避免影响周边精密加工设备的加工精度。还有在新能源电池包的振动试验台上，需要模拟不同路况的振动输入，空气弹簧可以通过调整内部气压快速改变承载刚度，匹配不同重量电池包的试验负载要求，不用更换支撑元件就能完成多规格产品的测试，这是刚性弹性元件做不到的。

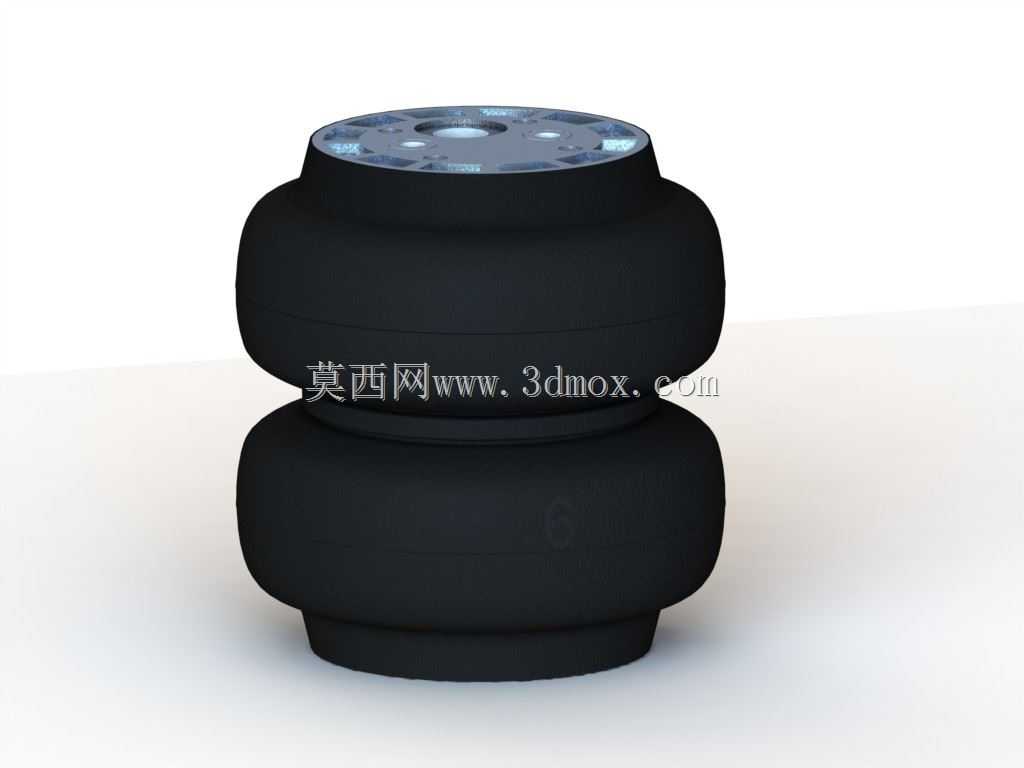

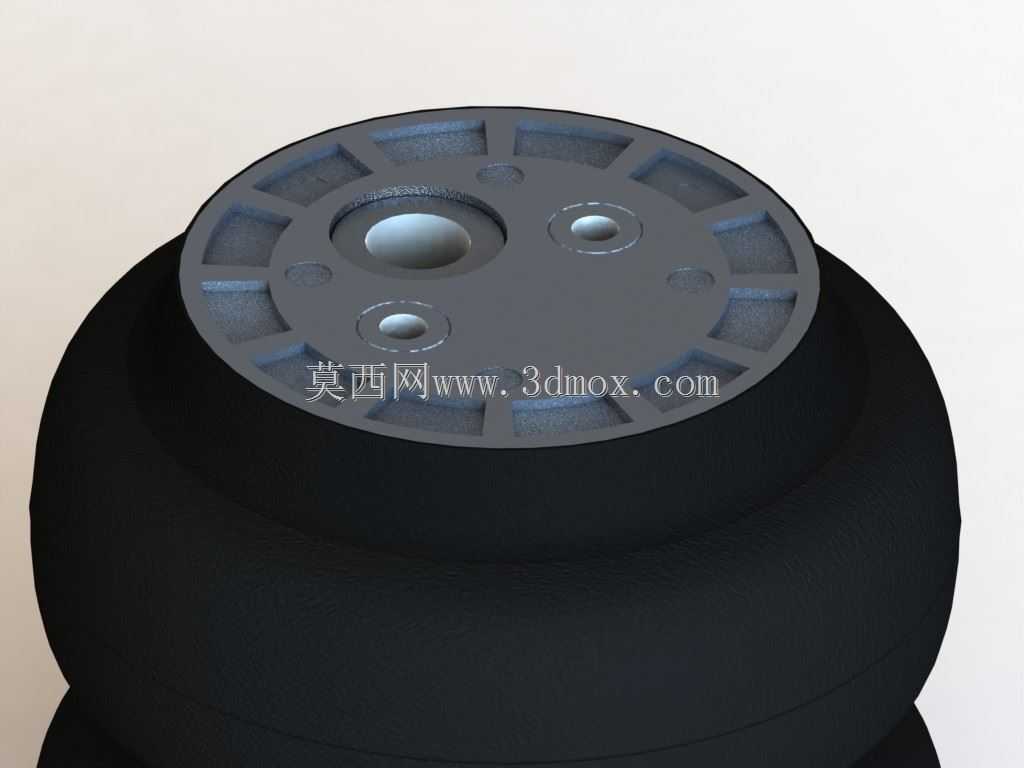

　　说到功能特性，这款双囊结构和单囊、三囊结构的特性差异很明确，单囊式的承载能力强但行程短，三囊式的行程长但横向稳定性差，双囊结构刚好平衡了两者的优势，垂向行程可以做到自身自然高度的40%左右，同时横向允许一定的偏摆角度，在安装面存在少量平行度误差的时候，不会像刚性支撑那样产生额外的安装应力。建模的时候特意还原了囊体的帘线层缠绕角度，实际产品里的帘线是交叉缠绕在橡胶基体里的，角度一般控制在50度到60度之间，这个角度直接决定了气囊在充气后的刚度变化曲线——角度偏小的时候垂向刚度会变大，横向刚度不足；角度偏大的时候垂向承载能力会下降，容易出现囊体鼓包的问题。上下两端的金属连接端盖，建模时做了密封槽的细节，实际装配时是通过卡箍把囊体端部压在端盖的密封凸台上，不需要额外的密封件就能承受1MPa以内的工作气压，端盖上的安装螺孔位置是按照通用工业安装接口做的，孔距、螺纹规格都匹配市面上主流的空气弹簧安装尺寸，方便选型替换。

　　设计思路上，没有照搬现成的样本尺寸，而是结合之前几个项目里遇到的失效问题做了优化。之前有个项目里用的某款双囊空气弹簧，在频繁往复伸缩的工况下，囊体中间的腰环位置容易出现早期磨损，后来拆解发现是腰环的圆角太小，囊体反复弯折的时候应力集中在圆角棱边位置，这次建模的时候把腰环的内外圆角都放大到R5以上，同时把腰环和囊体接触的面做了微弧过渡，减少弯折时的应力集中。还有上下端盖和囊体接触的位置，之前的结构是直角压边，在气压波动的时候，囊体边缘容易被压边切割出现漏气，这次把压边做了15度的倾斜导角，压合的时候囊体受力更均匀，不会出现局部剪切力过大的问题。另外端盖上的进气接口位置，特意避开了安装螺孔的受力路径，避免安装螺栓的预紧力传递到接口位置导致漏气。

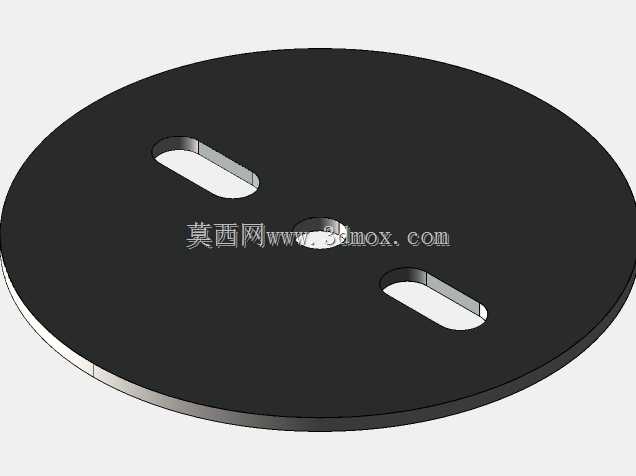

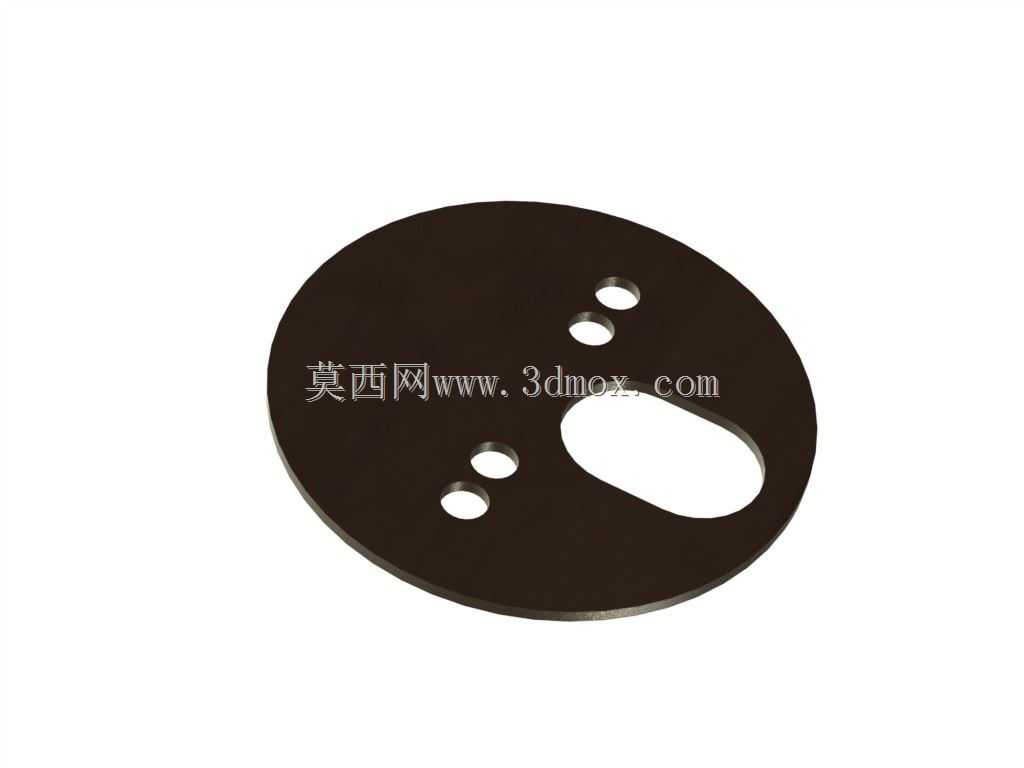

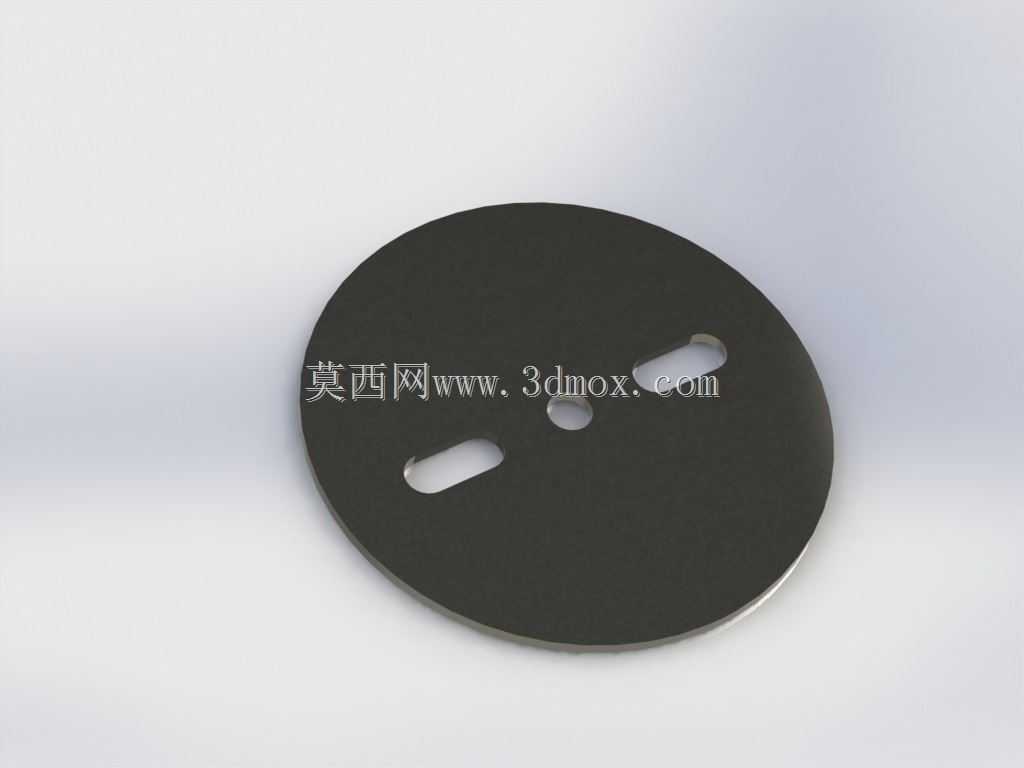

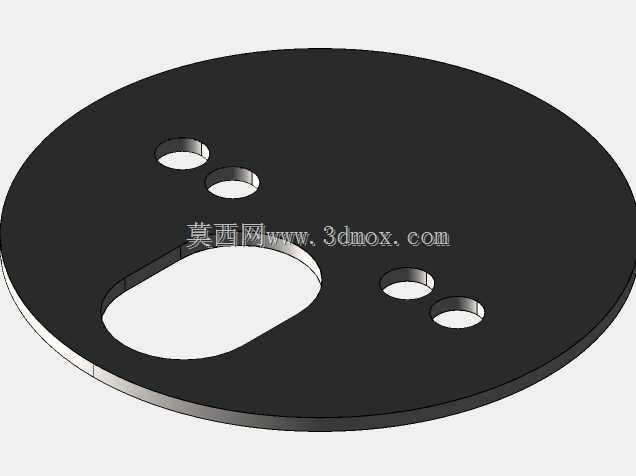

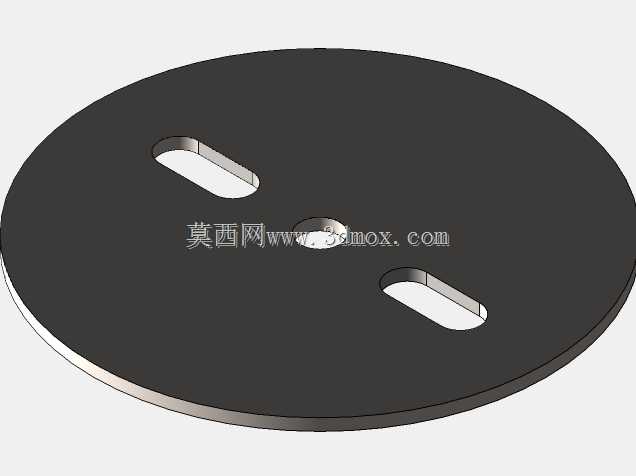

　　关于外形尺寸和安装边界，这款模型的自然高度（未充气状态）是120mm，额定工作气压下的标准工作高度是150mm，最大允许伸展高度是210mm，最小压缩高度是80mm，垂向的有效工作行程是130mm，能覆盖大部分工业隔振场景的位移需求。上端盖的外径是160mm，下端盖外径和上端盖一致，端盖上的安装孔是4个M12的螺纹孔，分布在直径130mm的分度圆上，安装时需要预留的最小横向空间是直径180mm的圆柱区域，避免囊体充气膨胀的时候和周边结构发生摩擦。横向允许的最大偏摆角度是15度，在这个角度范围内，囊体不会出现局部拉伸过大的问题，也不会影响密封性能。选型的时候需要注意，额定承载是在0.6MPa工作气压下的4500N，最大承载不要超过0.8MPa气压下的6000N，长期在超过额定气压的状态下工作，会加速囊体橡胶的老化，缩短使用寿命。另外安装的时候要保证上下安装面的平行度误差不超过2mm，虽然空气弹簧允许一定的偏摆，但过大的平行度误差会让囊体长期处于偏载状态，局部帘线受力过大容易出现断裂失效。

　　很多刚接触隔振设计的工程师容易忽略空气弹簧的附加气室设计，其实这款双囊结构本身的内部容积就有2.3L左右，如果需要更低的固有频率，可以在端盖的进气口外接附加气室，附加气室容积做到5L以上的时候，固有频率可以降到1Hz左右，适合对隔振要求极高的光学检测平台、电镜实验室支撑场景。建模的时候也把端盖内部的气道做了连通设计，两个囊体的内部气压是完全一致的，不会出现两个囊体压力不均导致的偏载问题，这也是很多山寨产品容易忽略的细节——如果两个囊体之间的气道通径太小，快速压缩的时候会出现上下囊体压力差，导致刚度曲线出现非线性突变，影响隔振效果。

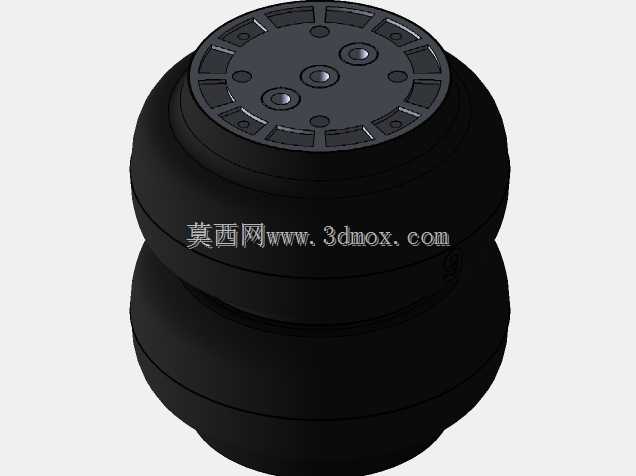

　　实际建模过程中，囊体的曲面是通过放样特征做的，先绘制不同高度位置的囊体截面轮廓，按照帘线缠绕后的膨胀规律调整每个截面的直径，中间腰环位置做了环形的凹槽定位，保证腰环装配后不会出现轴向窜动。端盖的模型做了细节倒角，包括安装孔的沉头结构、密封槽的退刀槽，这些细节都是实际加工时必须的结构，如果建模的时候省略，后续出工程图的时候还要反复修改，反而降低效率。另外还做了充气状态和压缩状态的两个配置，方便在做整机装配的时候，直接调用对应状态的模型，检查不同工作位置下的干涉情况，不用再临时调整模型尺寸。

　　从维护的角度考虑，这款结构的囊体和端盖是通过卡箍连接的，后期如果囊体出现老化损坏，不需要更换整个总成，只需要拆开卡箍更换囊体就行，相比一体式焊接的结构，维护成本能降低60%以上。卡箍的螺栓是标准的M8外六角螺栓，通用工具就能完成拆装，不需要专用工装，适合工业现场的快速维护。之前在物流分拣线的项目上，空气弹簧安装在分拣小车的支撑位置，每天的往复动作能达到上万次，用这种可拆分结构的话，现场维护人员十几分钟就能完成囊体更换，不用把整个支撑座拆下来返厂，大幅减少了停机时间。

　　可能有人会觉得空气弹簧的承载不如钢制弹簧，实际上在同等安装高度下，空气弹簧的承载能力可以通过调整气压灵活调整，而钢制弹簧的刚度是固定的，要改变承载只能更换弹簧。比如在一些载荷波动较大的工位，比如自动化仓储的升降平台，空载和满载的重量差能达到3倍，用钢制弹簧的话，空载的时候刚度太大隔振差，满载的时候弹簧压并失去缓冲作用，而空气弹簧可以通过配套的高度阀自动调整内部气压，不管空载还是满载都能保持工作高度稳定，隔振效果不会随载荷变化出现明显波动，这也是它在工业场景里越来越普及的核心原因。这次建模的所有尺寸都是经过实际项目验证的，直接导出工程图就能用于小批量试制，不需要再做过多的结构调整。
