手动式挡泥板滚压整形工装结构

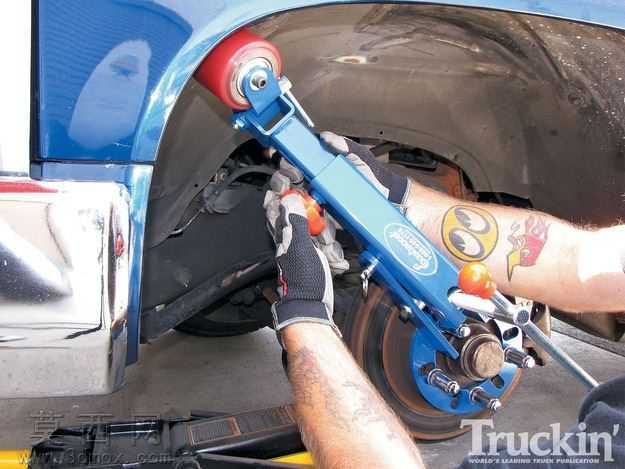

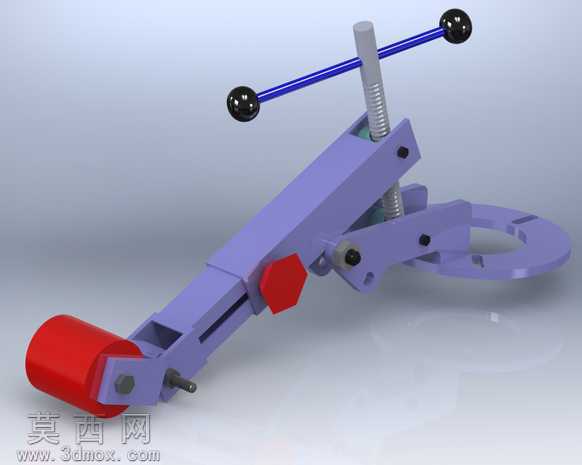

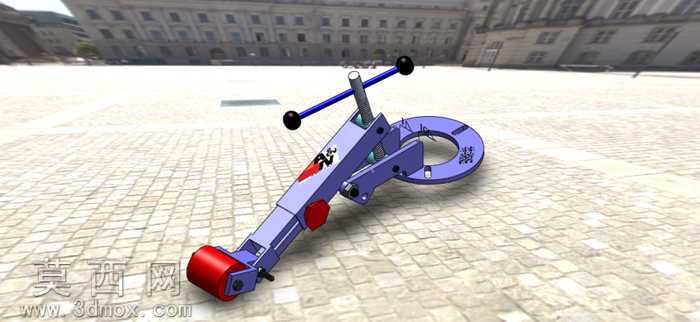

本作品为手动式滚压作业工具的三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，对每一处铰接孔位、螺纹传动段、操作杆件都做了精准的尺寸约束，确保模型可直接导出工程图用于实物打样验证。渲染阶段采用哑光紫灰色作为主体金属构件的基础材质，模拟普通碳钢表面喷塑处理的质感，操作手柄两端的握持球头做亮面黑色烤漆材质处理，端部滚压滚轮采用醒目的大红色哑光橡胶材质，调节旋钮做红色硬质塑料质感区分，螺纹升降杆做银灰色镀锌金属质感，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图能够清晰区分各个功能部件，直观呈现工具的装配关系。结构设计上，该工具采用杠杆式夹紧配合螺旋进给的复合结构，主体为长条形铰接式机架，上方设置T型操作杆配合梯形螺纹传动副，实现竖直方向的进给施压，机架中部设置红色快锁拨钮，可快速调整机架开合角度适配不同厚度的作业面，端部的圆柱形滚压滚轮通过销轴铰接在机架前端，施压状态下可沿作业面滚动实现连续滚压作业，尾部设置环形抱夹结构，可将工具快速固定在圆形管件或工作台边缘，无需额外辅助固定即可开展作业。设计思路围绕单人手动作业场景展开，摒弃了复杂的动力结构，全部采用纯机械传动实现滚压功能，整体结构紧凑重量轻便，操作时无需外接电源气源，仅通过扳动操作杆即可完成施压，转动T型杆即可调节压合力度，快锁拨钮可实现快速开合调整，大幅降低手动滚压作业的操作强度，滚压滚轮的圆柱面设计可保证滚压过程中受力均匀，避免作业面出现局部压痕或压伤，铰接部位均采用间隙配合设计，保证活动部件转动顺畅无卡滞，螺纹传动副具备自锁特性，施压过程中不会出现压力回弹的问题，整体结构兼顾了操作便捷性与作业可靠性，可广泛应用于钣金修边、胶条压合、板材整形等手动滚压作业场景。
