可调式挡泥板翼子板固定夹持装置

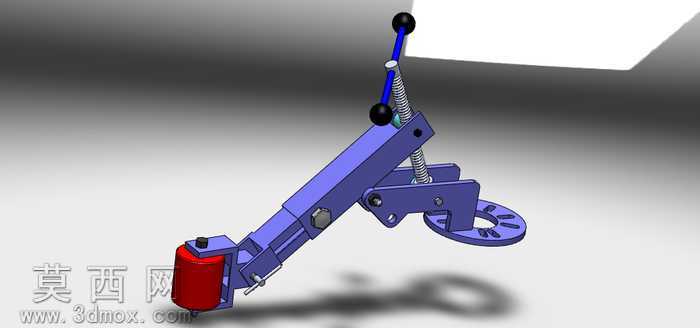

本作品为针对车辆挡泥板、翼子板安装固定场景设计的夹持固定装置，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉进行了全流程校验，确保各活动部件可顺畅完成开合、调节、锁紧动作。模型渲染阶段采用哑光金属材质模拟主体钢制构件的表面质感，对操作手柄的握柄部位赋予黑色防滑橡胶材质，前端压紧接触块采用红色耐磨橡胶材质，弹簧部件赋予亮面金属镀锌质感，底座法兰盘做了发黑氧化的金属材质表现，通过光影渲染突出各部件的结构层次与材质差异，清晰展现装置的装配关系与功能细节。结构设计上，装置采用杠杆式快速压紧原理，主体支撑臂为长条形可调结构，可通过锁紧螺栓调整伸出长度以适配不同安装间距；中部设置带弹簧复位的压紧操作手柄，搭配双球头操作端，方便操作人员从不同角度施力完成锁紧与释放动作；前端设置柔性橡胶压头，避免压紧过程中对挡泥板、翼子板的漆面或板材表面造成压伤刮损；底部采用带弧形调节槽的法兰安装座，可实现一定角度的旋转调节，适配不同弧度的安装基面，安装孔位做了沉头设计，保证安装后螺栓头不突出于安装面。设计思路围绕实际安装场景的痛点展开，针对传统挡泥板固定方式存在的安装位置难调整、锁紧后易松动、拆卸维护不便的问题，通过快夹结构实现快速装拆，通过多维度可调结构适配不同车型、不同安装位置的固定需求，柔性压头的设计兼顾了锁紧力与被固定件的表面防护，整体结构紧凑，操作便捷，可有效提升挡泥板、翼子板类部件的安装固定效率，同时保证固定后的结构稳定性，降低行车过程中部件松动脱落的风险。建模过程中对所有活动铰接部位都做了间隙配合处理，弹簧部件做了可伸缩的参数化设计，可根据实际压紧力需求调整弹簧刚度参数，法兰盘的调节槽尺寸、主体臂的长度参数都保留了可编辑接口，方便后续根据实际使用场景进行参数调整与结构优化。
